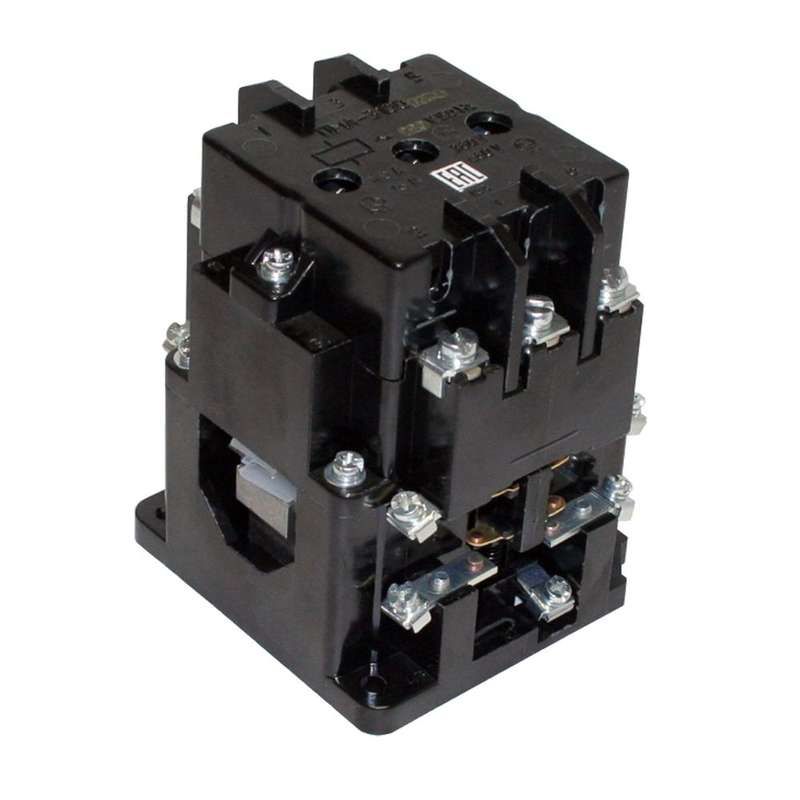

Контактор электромагнитный ПМА-3100 УХЛ4 В, 380В, (1з) - 090310100ВВ380000000 КашинЗЭА

Контактор электромагнитный ПМА-3100 УХЛ4 В, 380В, 40А, 1 нормально разомкнутый контакт предназначен для дистанционного включения и выключения трёхфазных электродвигателей. Бренд КЗЭА г.Кашин выпускает эту модель в сериях ПМА-3000, где она сочетает надёжную коммутацию и устойчивость к внешним условиям. Артикул 090310100вв380000000 соответствует конкретной комплектации с катушкой на 380 В и одним вспомогательным контактом.

Назначение и область применения

Контактор электромагнитный ПМА-3100 УХЛ4 В, 380В, 40А, 1 нормально разомкнутый контакт используется для удалённого запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с напряжением 380 В и частотой 50–60 Гц. Максимальная мощность двигателя - до 18,5 кВт. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках.

Технические характеристики

• Номинальный ток главных контактов при AC-3 (для двигателей): 40 А
• Номинальный ток главных контактов при AC-1 (для нагревательных нагрузок): 45 А
• Напряжение катушки управления: 380 В переменного тока, 50 Гц
• Род тока: переменный (AC)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 замыкающий (НО), 0 размыкающих
• Степень защиты: IP00 (без корпуса, требует установки в защищённом месте)
• Исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C

Совместимость и монтаж

Контактор ПМА-3100 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: вход/выход фаз - на главных контактах, управление - на клеммах A1/A2. Напряжение катушки 380 В требует подключения к трёхфазной сети между фазой и нулём (не между двумя фазами!). Вспомогательный контакт NO можно использовать для сигнализации состояния включения или в цепях блокировки. Обязательно проверьте соответствие посадочных размеров перед установкой - контактор совместим со стандартными креплениями серии ПМА-3000.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1). Соответствует классу изоляции F, что обеспечивает термическую устойчивость при длительной работе. Отсутствуют встроенные тепловые реле - для защиты двигателя требуется отдельная установка теплового реле или устройства защиты по току.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Устойчивость к перегрузкам и импульсным токам при пуске двигателя
• Простая замена - совместим с другими моделями серии ПМА-3000
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на открытых площадках

Ограничения применения

• Не предназначен для частотного регулирования - работает только на постоянной частоте 50/60 Гц
• Не имеет встроенного тепловой защиты - обязательна установка отдельного реле
• IP00 - не защищён от пыли и влаги; требует установки в щите или закрытой камере
• Нельзя использовать для однофазных сетей - только для трёхфазных
• Катушка 380 В несовместима с сетью 220 В - при неверном питании произойдёт выход из строя

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения
• Управление конвейером на пищевом производстве
• Включение вентилятора в HVAC-системе через PLC с использованием вспомогательного контакта для индикации
• Реверсивная схема управления вентилятором в промышленной печи

Практические советы

• Проверяйте напряжение на катушке перед первым включением - 380 В должны быть между L и N, а не между L1 и L2
• Подключайте вспомогательный контакт NO параллельно кнопке “Пуск” для самоблокировки в схемах управления
• При монтаже соблюдайте минимальный зазор 10 мм вокруг контактора для теплоотвода
• Не используйте контактор для коммутации светодиодных нагрузок или маломощной электроники - он не рассчитан на слаботочные сигналы
• При замене старого контактора - сравнивайте номер артикула 090310100вв380000000 и типоразмер, чтобы сохранить совместимость с существующими креплениями и проводкой
