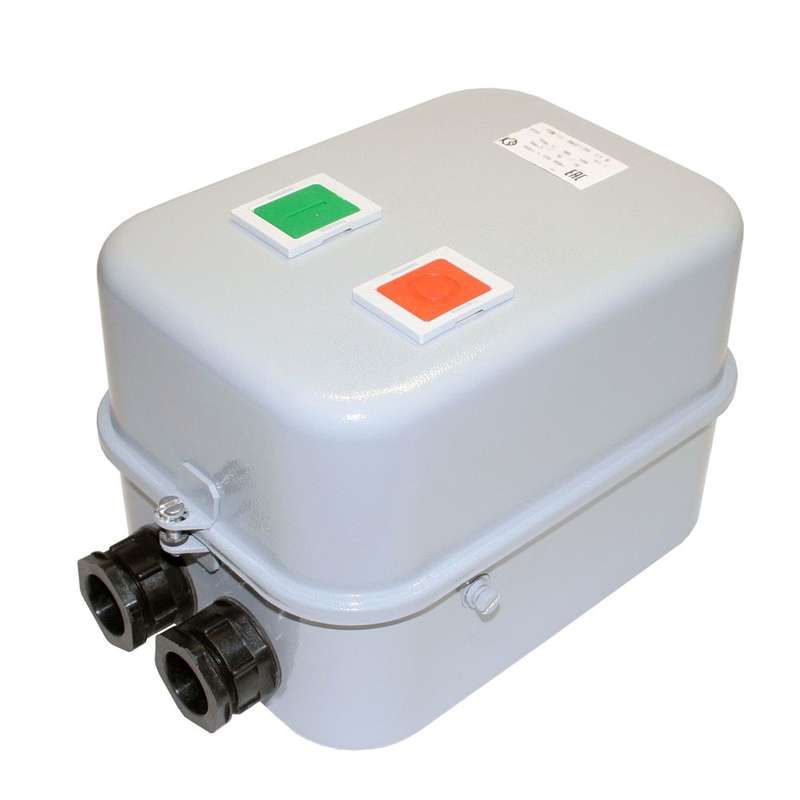

Контактор электромагнитный нереверсивный ПМ12-040120 У2 В 380В (1з) - 050120101ВВ380000010 КашинЗЭА

Контактор электромагнитный нереверсивный У2 380В 1з/1НО от КЗЭА г.Кашин - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Артикулы пм12-040120 и 050120101вв380000010 соответствуют одному продукту, предназначенном для стационарной установки в условиях умеренного климата.

Назначение и область применения

Контактор электромагнитный нереверсивный У2 380В 1з/1НО используется для удалённого запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем управления на производствах: конвейеры, насосы, вентиляторы, компрессоры, станки. Не предназначен для реверса - направление вращения двигателя задаётся внешней схемой.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC) - требует именно такое напряжение для срабатывания;
• Номинальный ток: 40 А - способен коммутировать нагрузку до этого значения;
• Максимальное рабочее напряжение: 660 В - допустимо использование в сетях до этой величины;
• Номинальная мощность двигателя: 18,5 кВт - оптимальная нагрузка для надёжной работы;
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC) - три силовых для подключения двигателя, один вспомогательный для сигнализации или блокировки;
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон;
• Род тока: переменный (AC) - работает только с сетью 50–60 Гц;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90% при +25C;
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не предполагает DIN-рейку;
• Тип подключения: винтовые зажимы - провода затягиваются гайками, требуется регулярная проверка момента затяжки.

Совместимость и монтаж

Контактор электромагнитный нереверсивный У2 380В 1з/1НО устанавливается исключительно на жёсткую монтажную плату. Отсутствие крепления на DIN-рейку ограничивает применение в типовых щитах. Подключение силовых цепей - к клеммам L1-L3 и T1-T3; управление - к A1-A2. Обязательно соблюдать посадочные размеры: отверстия под крепёж расположены согласно стандарту для модульных контакторов. Перед монтажом проверьте соответствие напряжения катушки 380 В - подача 220 В не вызовет срабатывание.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу IEC 60947-4-1 AC-1 для активных нагрузок и AC-3 для асинхронных двигателей. Применение в электроустановках требует наличия внешних средств защиты: автоматических выключателей или предохранителей для защиты от коротких замыканий. Для продления срока службы катушки рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам - особенно при работе с длинными кабелями или частотными преобразователями.

Преимущества

• Высокая механическая прочность корпуса благодаря литому пластиковому материалу;
• Чёткий визуальный индикатор положения контактов - легко определить состояние включения;
• Устойчивость к вибрациям и перепадам температуры - обеспечивает долгую службу в промышленных условиях;
• Готовый набор контактов 3NO+1NC - позволяет реализовать базовые схемы управления без дополнительных блоков;
• Поддержка высоких токов (40 А) при малых габаритах - экономия места в шкафах.

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателя;
• Требуется внешняя защита от перегрузок - сам по себе не имеет теплового реле;
• Не предназначен для частого включения/выключения более 600 раз в час - риск быстрого износа контактов;
• Не работает при постоянном токе - даже 380 В DC не вызовут срабатывания;
• Отсутствует возможность расширения числа вспомогательных контактов - нет слота для приставок.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, выключение при верхнем;
• Пуск вентилятора в печи сушки - синхронизация с терморегулятором;
• Автоматический запуск компрессора в воздушной системе - по сигналу от давления;
• Контроль работы конвейера на пищевом производстве - совмещён с кнопками “Старт” и “Стоп”.

Практические советы

• Проверяйте момент затяжки винтов - слишком слабо - нагрев, слишком сильно - повреждение клеммы;
• Используйте медные провода сечением не менее 6 мм2 для тока 40 А - алюминий не рекомендован;
• При использовании в сырых помещениях дополнительно герметизируйте входы кабелей;
• Обязательно используйте ОПН на катушке, если контактор питается от частотного преобразователя - снижает риск пробоя;
• Не устанавливайте рядом с источниками сильного тепла - температура выше +40C сокращает срок службы;
• При замене - сверьте артикулы пм12-040120 и 050120101вв380000010 - они взаимозаменяемы.
