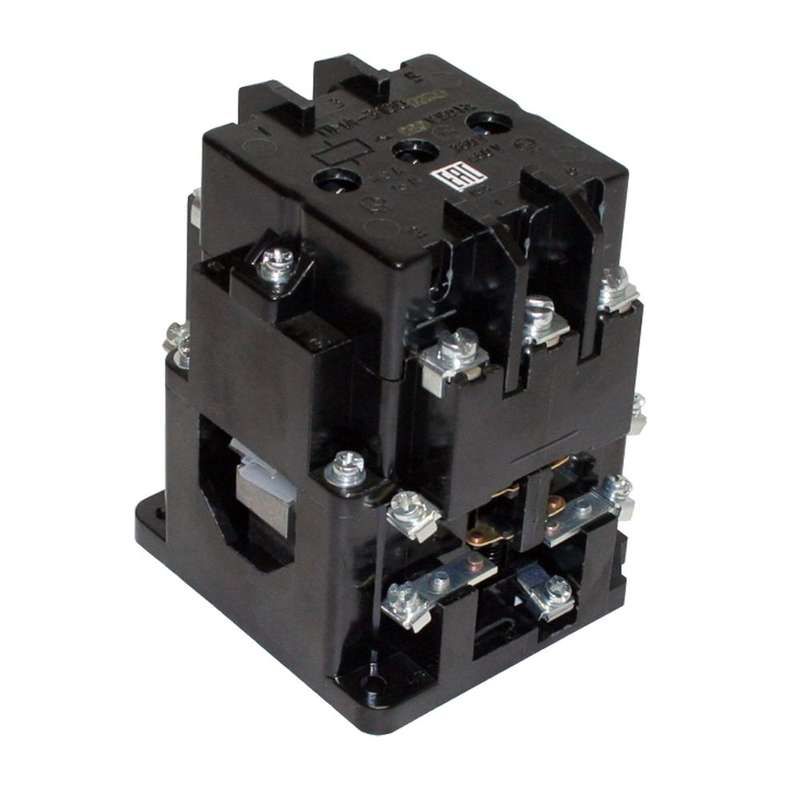

Контактор электромагнитный ПМА 3100 УХЛ4 В 380В (1з+1р) Кашин 090310110ВВ380000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 категория 380В 1 нормально открытый + 1 нормально закрытый - это устройство для коммутации силовых цепей переменного тока напряжением до 380 В, предназначенное для частых включений и отключений нагрузки. Модель от КЗЭА г.Кашин сочетает надёжную механическую конструкцию с устойчивостью к внешним воздействиям, что делает её подходящей для промышленной автоматизации в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 категория 380В используется для управления электродвигателями, нагревательными элементами, освещением и другими мощными нагрузками. Его применяют в системах автоматического управления на заводах, в насосных станциях, на конвейерах и в других местах, где требуется частое включение/выключение оборудования. Наличие одного нормально открытого и одного нормально закрытого контакта позволяет реализовать базовые логические схемы, например, переключение между двумя режимами работы или безопасное отключение при аварии.

Технические характеристики

• Номинальное рабочее напряжение: 380 В переменного тока
• Количество контактных групп: 2 - одна нормально открытая (НО), одна нормально закрытая (НЗ)
• Степень защиты: IP65 (защита от пыли и струй воды из любого направления)
• Исполнение: УХЛ4 - предназначено для эксплуатации в умеренном климате с возможностью работы при температуре от −40 C до +40 C
• Механическая износостойкость: до 1 млн операций
• Электрическая износостойкость: до 100 тыс. операций при номинальной нагрузке

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 категория 380В монтируется на DIN-рейку шириной 35 мм. Подключение катушки осуществляется через клеммы A1–A2; силовые контакты - через верхние и нижние клеммы L1–L3 и T1–T3. Для правильной установки важно соблюдать полярность подключения катушки - она рассчитана на переменный ток, постоянный ток использовать нельзя. Кабели должны иметь сечение, соответствующее допустимому току контактов - до 10 А для каждого контакта. Не рекомендуется затягивать клеммы слишком сильно - это повредит пластиковые корпуса.

Безопасность и стандарты

Контактор ПМА-3100 УХЛ4 категория 380В соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Применение устройства в соответствии с инструкцией обеспечивает соответствие нормам электробезопасности. Отсутствие сертификата UL/CE не позволяет применять его в странах, требующих этих стандартов.

Преимущества

• Увеличенная долговечность за счёт усиленных контактов и качественной пружинной системы
• Высокая степень защиты IP65 снижает риск отказа в запылённых или влажных помещениях
• Наличие двух типов контактов (НО+НЗ) даёт возможность строить более сложные схемы без дополнительных реле
• Работает в широком диапазоне температур - подходит для холодных цехов и уличных щитовых

Ограничения применения

• Не предназначен для работы с постоянным током - использование на DC вызывает быстрый износ контактов
• Максимальный ток - 10 А; для нагрузок выше 10 А требуется применение магнитного пускателя или дополнительного теплового реле
• Не имеет встроенной защиты от перегрузки - необходимо подключать внешнее тепловое реле при управлении двигателями
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита Ex

Примеры использования

• Управление насосом в системе водоснабжения: НО-контакт включает насос, НЗ-контакт сигнализирует о его работе
• Переключение между основным и резервным источником питания
• Автоматическое выключение света в помещении после окончания рабочего цикла станка
• Система безопасности: при срабатывании датчика аварийной остановки НЗ-контакт размыкает питание

Практические советы

• При замене старого контактора проверьте совпадение типа контактов (НО/НЗ) и количества - модель ПМА-3100 УХЛ4 категория 380В имеет фиксированную конфигурацию
• Для длительной службы избегайте частых включений при максимальной нагрузке - лучше использовать пускатель с предварительным ограничением тока
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или налёте оксидов замените устройство
• При использовании в холодных условиях убедитесь, что контактор прогрет перед первым включением - особенно при температуре ниже −20 C
• Артикул 090310110вв380000000 - единственный номер для заказа этой конкретной модификации; другие артикулы КЗЭА г.Кашин имеют другую комплектацию контактов
