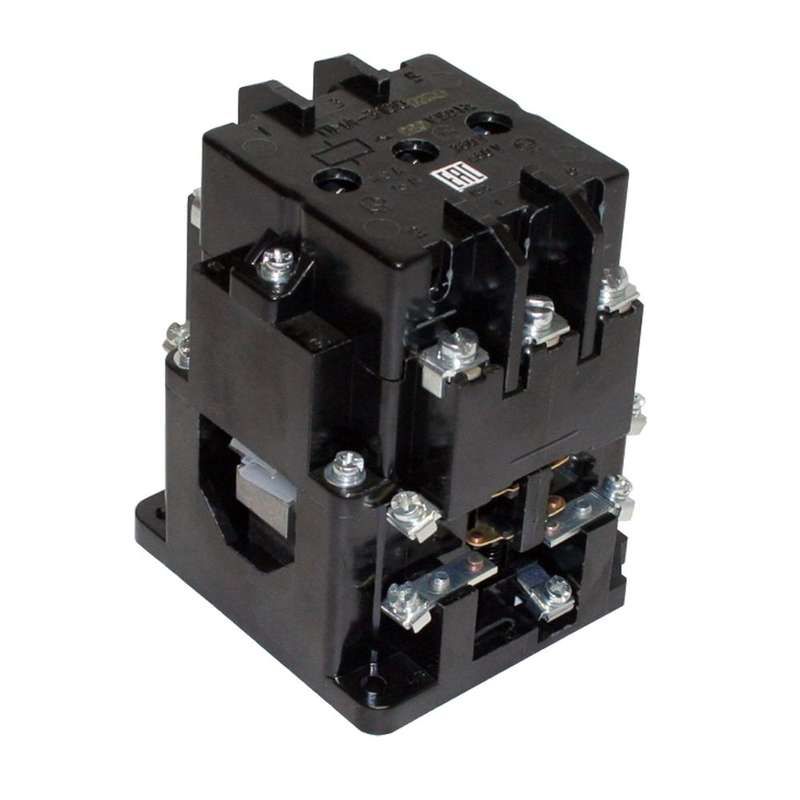

Контактор электромагнитный ПМА 3100 УХЛ4 В 127В (2з+2р) Кашин 090310220ВВ127000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 категория 127В с двумя нормально открытыми и двумя нормально закрытыми контактами предназначен для частого включения и отключения электрических цепей управления и силовой нагрузки до 10 А. Этот аппарат, выпускаемый КЗЭА г.Кашин, подходит для работы в условиях повышенной влажности и колебаний температур, что делает его надёжным решением для промышленного оборудования.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 категория 127В используется для автоматического управления электродвигателями, нагревательными элементами, освещением и другими устройствами, требующими дистанционного включения/выключения. Его применяют в системах автоматизации на заводах, в насосных станциях, на конвейерах и в других местах, где требуется надёжная коммутация слабых токов управления при наличии силовой нагрузки.

Технические характеристики

• Напряжение катушки: 127 В переменного тока
• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Максимальный коммутируемый ток: 10 А
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат, для работы в помещениях и на открытом воздухе при температуре от −40 C до +50 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 категория 127В совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются винтовые зажимы: входные клеммы - для катушки (A1/A2), выходные - для силовых и вспомогательных контактов. Монтаж не требует специальных инструментов, достаточно отвертки. Обязательно проверьте соответствие напряжения катушки 127 В - использование другого напряжения повредит устройство.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов низковольтных. Применение в соответствии с классом исполнения УХЛ4 обеспечивает безопасную работу в условиях высокой влажности и перепадов температур. Наличие механической блокировки предотвращает самопроизвольное включение при отключении питания.

Преимущества

• Чёткая и долговечная коммутация благодаря качественным контактам из серебросодержащего сплава
• Высокая стойкость к вибрациям - подходит для установки на движущихся механизмах
• Работает в широком диапазоне температур, включая зимние условия
• Наличие двух пар контактов позволяет реализовать сложные схемы управления без внешних реле

Ограничения применения

• Не предназначена для коммутации токов выше 10 А - превышение вызывает сваривание контактов
• Не защищён от попадания пыли и брызг воды (IP20); не рекомендуется для установки в сырых или запылённых средах без корпуса
• Подходит только для переменного тока 127 В; постоянный ток не допускается
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать внешние автоматы или предохранители

Примеры использования

• Управление двигателем насоса в системе водоснабжения через кнопочную станцию
• Переключение режимов работы конвейера: включение/остановка по сигналу PLC
• Автоматическое включение светильников в цеху по расписанию
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• При подборе аналога обращайте внимание на напряжение катушки - 127 В отличается от более распространённых 220 В и 380 В
• Для увеличения срока службы избегайте частых включений при максимальном токе - лучше применять с запасом по мощности
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - возможна окисление в условиях влажности
• При использовании в составе системы управления убедитесь, что сигнальные провода не проходят рядом с силовыми - это снижает помехи
• Артикул 090310220вв127000000 - единственный номер для заказа этого конкретного варианта контактора ПМА-3100 УХЛ4 категории 127В
