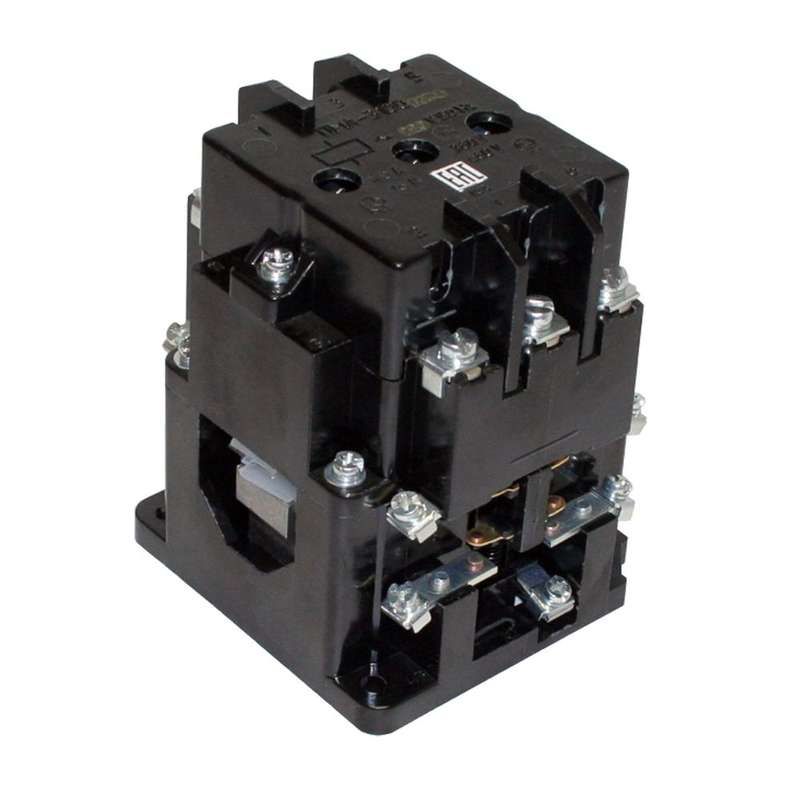

Контактор электромагнитный ПМА 3100 УХЛ4 В 42В (2з+2р) Кашин 090310220ВВ042000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 категория 42В с двумя нормально открытыми и двумя нормально закрытыми контактами предназначен для коммутации цепей управления и слаботочных нагрузок в условиях повышенной влажности и температурных колебаний. Производится компанией КЗЭА г.Кашин, артикул 090310220вв042000000.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 используется для удалённого включения и выключения электрических цепей постоянного тока напряжением до 42 В. Подходит для управления сигнализацией, автоматикой, реле, маломощными двигателями и другими устройствами в системах контроля и безопасности. Применяется на объектах с жесткими условиями эксплуатации - в производственных помещениях, на транспорте, в энергообъектах и других местах, где требуется надёжная работа при перепадах температуры и влажности.

Технические характеристики

• Напряжение катушки: 42 В постоянного тока
• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Исполнение: УХЛ4 - умеренный климат, для работы при температуре от −40 C до +40 C
• Максимальный коммутируемый ток: до 10 А (для каждого контакта)
• Рабочий ресурс: не менее 1 млн операций

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы сечением провода до 2,5 мм2. Напряжение на катушку подаётся исключительно постоянным током - переменный ток не допускается. Обязательно соблюдайте полярность при подключении катушки. Монтаж выполняйте в вертикальном положении, избегая механических ударов и вибраций.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов управления. Сертифицирован для применения в электроустановках до 1000 В. Конструкция обеспечивает безопасную работу при наличии внешних воздействий - пыли, влаги и перепадах температур.

Преимущества

• Увеличенный срок службы благодаря прочному корпусу и качественным контактам
• Высокая отказоустойчивость в условиях высокой влажности и низких температур
• Чёткая визуальная индикация состояния контактов через окно на корпусе
• Устойчивость к помехам и скачкам напряжения в сетях управления

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 42 В постоянного тока
• Не рекомендуется использовать в средах с агрессивными химическими веществами или маслом
• Запрещено применять при температурах ниже −40 C или выше +40 C
• Не подходит для частых включений/выключений более 60 раз в минуту - возможен перегрев катушки

Примеры использования

• Управление световой сигнализацией на производственной линии
• Переключение режимов работы конвейера в холодильных камерах
• Автоматическое отключение насосов при аварийной ситуации
• Контроль доступа через электромагнитные замки в системах безопасности

Практические советы

• Проверьте соответствие напряжения катушки - 42 В постоянного тока. Подача переменного тока вызовет выход из строя.
• При установке на DIN-рейку убедитесь, что контакт между контактором и рейкой плотный - плохой контакт снижает теплоотдачу.
• Для длительной работы в условиях запылённости регулярно осматривайте контакты и очищайте корпус от пыли.
• Если контактор работает в цепи с индуктивной нагрузкой (например, реле или катушки), рассмотрите возможность установки демпфирующего диода параллельно катушке для продления срока службы контактов.
