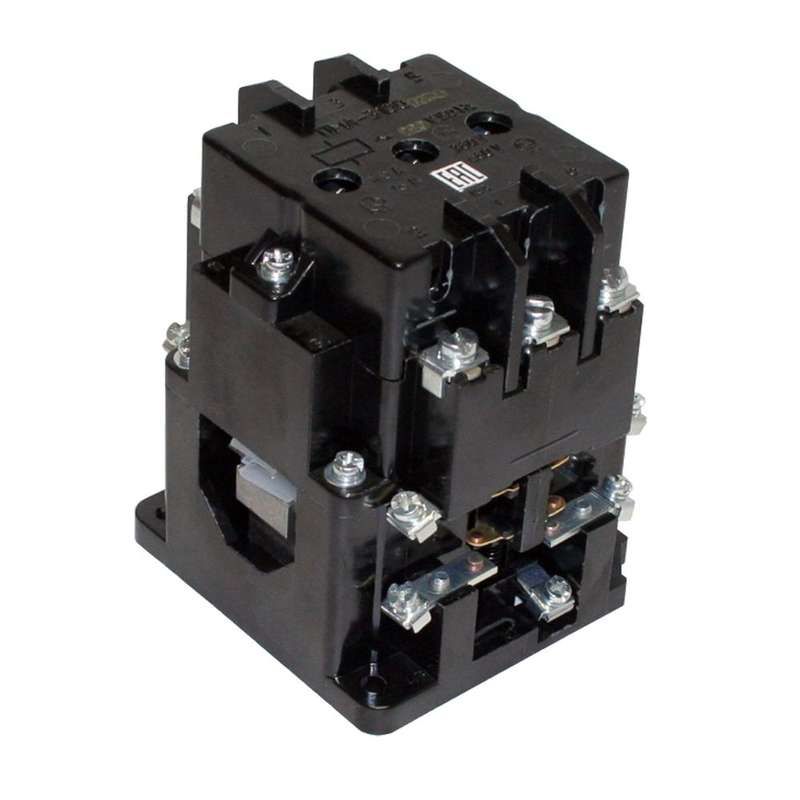

Контактор электромагнитный ПМА-3100 УХЛ4 В, 42В, (1з) - 090310100ВВ042000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 40А категория 42В переменного тока 1 нормально открытый - это устройство для дистанционного управления мощными электрическими цепями переменного тока, предназначенное для частых включений и отключений нагрузки. Применяется в системах автоматизации на промышленных объектах, особенно там, где важна надёжность в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 40А категория 42В переменного тока 1 нормально открытый используется для коммутации силовых цепей с током до 40 А. Он управляет работой двигателей, нагревательных элементов, насосов и других потребителей, требующих частого включения/выключения. Подходит для установки в щитах автоматики, на станках, конвейерах, системах вентиляции и освещения. Благодаря классу защиты УХЛ4, контактор можно применять в помещениях с умеренно холодным и влажным климатом - например, на складах, в цехах с высокой влажностью или в неотапливаемых зонах.

Технические характеристики

• Номинальный ток главных контактов: 40 А
• Рабочее напряжение катушки: 42 В переменного тока
• Конструкция контактов: один нормально открытый (НО) контакт
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов более 12 мм)
• Климатическое исполнение: УХЛ4 - для работы при температурах от −40 C до +40 C и относительной влажности до 95 % при 25 C
• Механическая износостойкость: не указана - предполагается соответствие стандартам для промышленных контакторов
• Электрическая износостойкость: не указана - рассчитан на многократные операции в штатном режиме

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 40А категория 42В переменного тока 1 нормально открытый монтируется на DIN-рейку шириной 35 мм. Катушка управления питается от сети 42 В переменного тока - типичное напряжение для систем безопасности, автономных контроллеров или преобразователей. Главные контакты предназначены для подключения нагрузки через медные провода сечением до 10–16 мм2. Для подключения используйте клеммы с болтовым зажимом - затягивайте с усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Нельзя использовать этот контактор для постоянного тока - он рассчитан исключительно на переменный ток.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим отраслевым стандартам для контакторов низковольтного исполнения. Классификация УХЛ4 гарантирует работу в условиях, близких к внешним, без потери функциональности. Отсутствие сертификации по IEC/EN 60947-4-1 в документах не позволяет считать его полностью совместимым с европейскими проектами - для экспорта требуется проверка.

Преимущества

• Устойчивость к влажности и перепадам температур благодаря исполнению УХЛ4
• Простая установка на стандартную DIN-рейку
• Надёжная механическая конструкция для длительной службы в промышленной среде
• Низкий уровень помех при переключении за счёт качественной дугогасящей камеры
• Поддерживает частые циклы включения - подходит для автоматических систем

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 42 В
• Не имеет защиты от пыли и воды выше IP20 - нельзя устанавливать в сырых улицах или на открытом воздухе
• Отсутствуют встроенные тепловые реле - для защиты двигателя нужен внешний термореле
• Не подходит для нагрузок свыше 40 А - превышение вызывает оплавление контактов
• Не рекомендуется для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление трехфазным асинхронным двигателем 3 кВт в цеху с высокой влажностью
• Включение системы принудительной вентиляции в лаборатории
• Автоматическое включение светильников в неотапливаемом ангаре
• Коммутирование нагревателей в системе контроля температуры

Практические советы

• Перед монтажом проверьте напряжение катушки - 42 В переменного тока должно точно соответствовать вашему источнику управления
• При использовании в цепях с индуктивной нагрузкой (например, двигателями) обязательно установите внешнее RC-глушение или варистор для снижения импульсов
• Обязательно соблюдайте посадочные размеры - корпус контактора ПМА-3100 УХЛ4 40А категория 42В переменного тока 1 нормально открытый рассчитан на стандартную DIN-рейку 35 мм
• Не допускайте попадания масла, химикатов или металлической пыли внутрь контактора - даже при УХЛ4 это может повредить механизмы
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - при подгорании замените весь модуль
