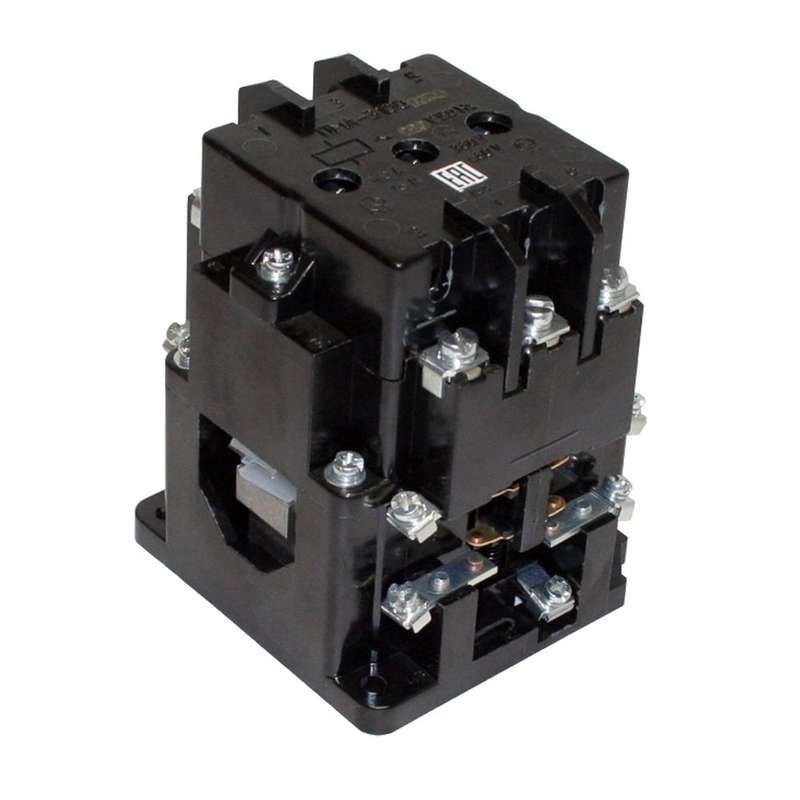

Контактор электромагнитный ПМА-3100 УХЛ4 В,24В, (1з) - 090310100ВВ024000000 КашинЗЭА

Контактор электромагнитный ПМА-3100 УХЛ4 В, 24В, 1 нормально открытый контакт, 40А - устройство для дистанционного управления трёхфазными электродвигателями, рассчитанное на работу в условиях повышенной влажности и перепадов температур. Бренд КЗЭА г.Кашин выпускает эту модель в серийном исполнении для промышленных систем автоматизации.

Назначение и область применения

Контактор электромагнитный ПМА-3100 предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок, где требуется надёжное управление нагрузкой до 18,5 кВт при напряжении 380 В и частоте 50–60 Гц. Применяется в системах конвейеров, насосов, компрессоров, вентиляторов и другого оборудования с периодическим запуском.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока
• Количество контактов: один нормально открытый (НО) - используется для коммутации силовой цепи
• Номинальный ток контактов: 40 А
• Категория использования: АС-4 - для частых пусков и реверсов электродвигателей, включая режимы с высокими импульсными токами
• Степень защиты: IP65 (по классификации УХЛ4 - умеренный климат, с возможностью работы при температурах от −40C до +40C)
• Максимальная мощность двигателя: до 18,5 кВт при 380 В

Совместимость и монтаж

Контактор ПМА-3100 монтируется на DIN-рейку шириной 35 мм. Для подключения питания катушки используются клеммы A1 и A2 - они расположены на передней панели. Силовые контакты (L1-T1, L2-T2, L3-T3) рассчитаны на медные провода сечением до 16 мм2. Обязательно проверьте соответствие посадочного места на рейке - корпус имеет фиксирующий защёлкивающий механизм. Напряжение катушки 24 В DC совместимо с большинством промышленных контроллеров и модулей ввода/вывода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 15150 для эксплуатации в условиях категории УХЛ4. Это означает, что контактор устойчив к воздействию влаги, плесени, колебаний температуры и пыли, характерных для производственных помещений. Конструкция обеспечивает безопасную изоляцию между катушкой и силовыми контактами.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам
• Увеличенный срок службы благодаря качественной дугогасительной камере
• Работает в широком диапазоне температур - подходит для холодных цехов и уличных щитов
• Простота замены - все элементы доступны для обслуживания без демонтажа всей системы

Ограничения применения

• Не предназначен для работы с постоянным током выше 24 В - применение других напряжений повредит катушку
• Не рекомендуется использовать для управления однофазными двигателями или нагревательными элементами - категория АС-4 оптимизирована именно для трёхфазных асинхронных машин
• При длительной работе при максимальной нагрузке (40 А) необходима принудительная вентиляция или снижение рабочего цикла
• Не следует устанавливать рядом с источниками сильных электромагнитных помех - это может вызвать ложное срабатывание

Примеры использования

• Автоматизация линии производства - включение/выключение конвейера через PLC
• Система водоснабжения - управление насосом по уровню воды
• Вентиляционные установки - реверс вентилятора для изменения направления потока воздуха
• Цеховая техника - пуск и остановка шлифовальных станков

Практические советы

• Перед первым включением проверьте целостность контактов и отсутствие механических заклиниваний
• При использовании в условиях высокой влажности регулярно осматривайте клеммы на окисление - особенно важно для контактов 24 В
• Для увеличения срока службы используйте внешние предохранители (например, gG) на входе силовой цепи
• Если нужна функция аварийной остановки - подключите кнопку «Стоп» последовательно с катушкой, чтобы разрывать питание
• При замене старого контактора сверьте типоразмер и положение клемм - ПМА-3100 совместим с аналогичными изделиями серии ПМА-3000
