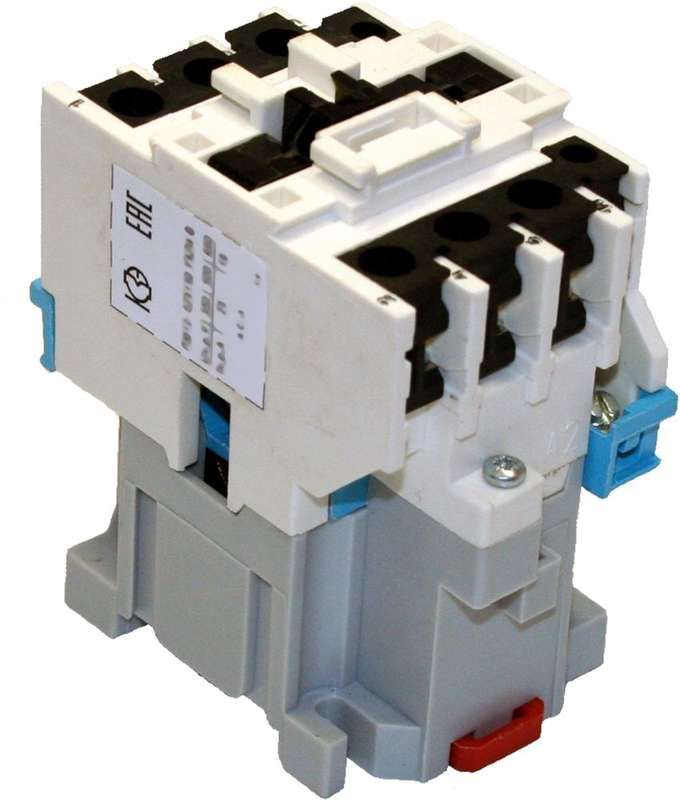

Контактор электромагнитный ПМ12-025151 УХЛ4 В, 24В, (1р) - 040151010ВВ024000010 КашинЗЭА

Контактор ПМ12-025151 УХЛ4 категории 24 В с одним нормально открытым контактом от производителя КЗЭА г. Кашин предназначен для частого включения и отключения электрических цепей переменного тока, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМ12-025151 УХЛ4 используется для управления нагрузками до 9 А при напряжении 24 В постоянного тока. Он применяется в системах автоматизации, где требуется надёжное коммутирование слабых сигналов - например, управление реле, маломощными двигателями, световыми сигнализациями или пневматическими клапанами. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока
• Число нормально открытых контактов: 1
• Категория исполнения: УХЛ4 - предназначено для работы в умеренном и холодном климате с высокой влажностью
• Рабочий ток контактов: до 9 А
• Монтаж: на DIN-рейку шириной 35 мм
• Степень защиты корпуса: IP20

Совместимость и монтаж

Контактор ПМ12-025151 УХЛ4 совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на зажим без инструментов - достаточно вставить провод и зафиксировать винт отверткой. Обязательно соблюдайте полярность при подключении катушки - контактная группа работает только при правильном направлении тока.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификат соответствия для использования в промышленных сетях РФ. Конструкция исключает самопроизвольное отключение при вибрациях до 1g. Нагрев корпуса при длительной работе не выходит за пределы безопасных значений для помещений с контролируемой температурой.

Преимущества

• Устойчивость к колебаниям температуры и влажности благодаря классу исполнения УХЛ4
• Простая замена - аналогичный форм-фактор другим моделям серии ПМ12
• Низкий уровень шума при срабатывании
• Высокая механическая износостойкость - срок службы более 1 млн операций

Ограничения применения

• Не предназначен для работы с переменным током выше 24 В - использование на 220/380 В вызовет выход из строя катушки
• Не допускается установка в помещениях с агрессивными газами, паром или масляными брызгами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частого включения/выключения свыше 1200 раз в час - возможен перегрев катушки

Примеры использования

• Управление насосами в системах водоснабжения с PLC-контроллером
• Переключение режимов работы конвейера через микроконтроллер
• Подача питания на сигнальную лампу при активации аварийной кнопки
• Автоматическое отключение зарядного устройства после завершения процесса

Практические советы

• Проверьте соответствие напряжения катушки перед подключением - даже кратковременная подача 110 В повредит устройство
• При использовании в цепях с индуктивной нагрузкой (например, катушками реле) рекомендуется установить демпферный диод параллельно катушке контактора
• Для долгой службы регулярно проверяйте состояние контактов - окисление снижает надёжность коммутации
• При замене старого контактора убедитесь, что новый - именно модель ПМ12-025151 УХЛ4 от КЗЭА г. Кашин - другие модели серии могут отличаться по габаритам или расположению клемм
