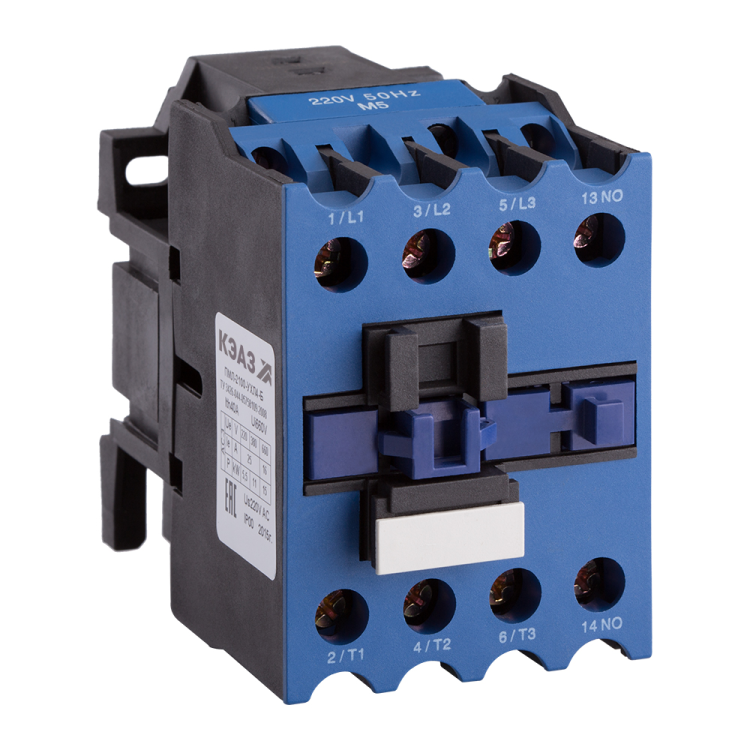

Контактор ПМЛ-2100 УХЛ4 Б 25А кат. 24В AC КЭАЗ 110571

Контактор ПМЛ-2100-25А-24AC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации нагрузок до 25 А в цепях переменного тока, предназначенное для частого включения и отключения электродвигателей, нагревательных элементов и других потребителей. Модель выполнена в компактном корпусе, монтируется на DIN-рейку и подходит для работы в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМЛ-2100-25А-24AC-УХЛ4-Б используется для дистанционного управления электродвигателями и другими нагрузками, требующими частого включения-выключения. Он применяется в системах автоматизации: пуск и остановка насосов, вентиляторов, конвейеров, тепловых завес, станков, лифтов и оборудования с АВР. Устройство не имеет функции реверса - подходит только для одностороннего вращения двигателя.

Технические характеристики

• Тип: электромагнитный контактор
• Род тока: переменный (AC), 50/60 Гц
• Напряжение катушки управления: 24 В AC
• Номинальный ток главных контактов: 25 А
• Количество главных контактов: 3 замыкающих, 0 размыкающих
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Номинальная мощность управляемого двигателя: 11 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C
• Степень защиты: IP00 - без внешней защиты, требуется установка в закрытом щите
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2100-25А-24AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Подключение силовых проводов выполняется через винтовые зажимы - допускается использование медных жил сечением до 4 мм2. Катушка управления рассчитана на 24 В AC - важно соблюдать напряжение питания, иначе контактор не будет работать или повредится. Вспомогательный контакт NO можно использовать для сигнализации состояния (например, “двигатель включен”) или в цепях блокировок.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008. Степень защиты IP00 означает, что устройство не защищено от попадания пыли, воды или случайного прикосновения - поэтому обязательна установка внутри распределительного шкафа. Отсутствие защиты не является недостатком, а требованием к правильной сборке системы.

Преимущества

• Высокая механическая износостойкость - подходит для частых операций включения/отключения
• Надёжная работа при колебаниях сети +-10%
• Простая замена - совместим с аналогичными моделями серии ПМЛ
• Поддерживает работу в широком диапазоне температур благодаря исполнению УХЛ4
• Наличие одного вспомогательного контакта позволяет легко интегрировать в схемы автоматики

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют размыкающие контакты
• IP00 требует обязательной установки в закрытый шкаф; нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Не рекомендован для управления нагрузками выше 25 А или двигателей мощностью более 11 кВт
• Катушка управления только 24 В AC - несовместима с постоянным током или другим напряжением

Примеры использования

• Управление насосом в системе водоснабжения - включение при снижении давления, отключение при достижении заданного уровня
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата
• Пуск конвейера на производстве через кнопочную станцию
• Схема АВР: основной источник отключается, контактор ПМЛ-2100-25А-24AC-УХЛ4-Б включает резервный питание
• Запуск тепловой завесы в торговом зале по таймеру

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает жилу
• Для увеличения срока службы используйте ограничитель перенапряжения (варистор) параллельно катушке, особенно при работе с индуктивными нагрузками
• Если нужен реверс - выбирайте два контактора ПМЛ-2100-25А-24AC-УХЛ4-Б с механической блокировкой
• При использовании в цепях с высокой частотой включения (>120 раз/час) контролируйте температуру корпуса - возможен перегрев
• Проверяйте соответствие сечения кабеля - превышение 4 мм2 может привести к плохому контакту и выходу устройства из строя
