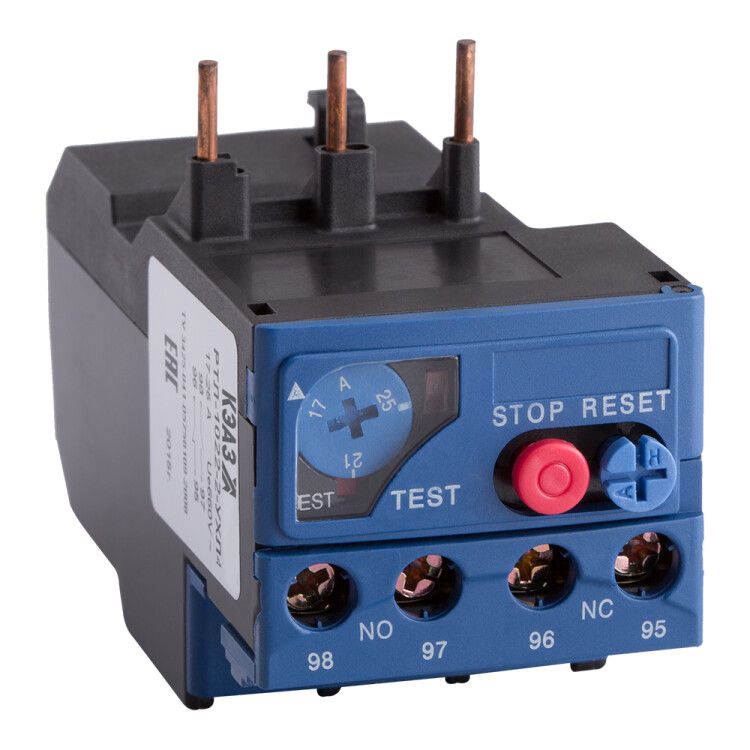

Реле перегрузки тепловое РТЛ-1005-2-25А-(0,63-1А)-УХЛ4 | 110739 КЭАЗ

Реле перегрузки тепловое РТЛ-1005-2-25А-(0,63-1А)-УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузки, асимметрии фаз или длительного пуска. Подходит для установки в системах управления насосами, вентиляторами, кранами и станками. Артикул 110739 соответствует серии РТЛ от КЭАЗ.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1005-2-25А-(0,63-1А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• неравномерным распределением тока между фазами (асимметрией);
• заклиниванием ротора;
• долгим временем запуска.

Применяется в системах управления грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и освещением. Устройство работает в цепях переменного и постоянного тока.

Технические характеристики

• Номинальный ток реле: 25 А - максимальный ток, который может проходить через контактную группу без повреждения.
• Настройка тока срабатывания: 0,63–1 А - диапазон регулировки порога срабатывания для точной адаптации под конкретный двигатель.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз двигателя одновременно.
• Напряжение: до 660 В - совместимо с сетями среднего напряжения.
• Частота: 50/60 Гц - работает в стандартных сетях России и Европы.
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40 C до +40 C и повышенной влажности, подходит для помещений с умеренным климатом (например, цеха, склады).
• Степень защиты: IP20 - защита от предметов больше 12 мм, но не от воды и пыли; требует установки внутри щита или корпуса.
• Тип контактов: 4 шт. - два нормально замкнутых (НО) и два нормально разомкнутых (НЗ) для сигнализации и управления.
• Тип присоединения: винтовое - надёжное механическое соединение проводов.
• Класс срабатывания: 10 А - время отключения при 7,2-кратном токе составляет 10–20 секунд, что соответствует требованиям для двигателей с высокой инерцией.
• Нормативный документ: ТУ3425-041-05758109-2008 - соответствие техническим условиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1005-2-25А-(0,63-1А)-УХЛ4 можно устанавливать двумя способами:

• Непосредственно на контактор: совместимо с пускателями серии ПМЛ и ПМ12 - позволяет экономить место и упрощает сборку.
• Обособленно: монтируется отдельно с использованием клеммника КРЛ - удобно при необходимости вынести реле в другую часть щита или использовать DIN-рейку.

Подключение осуществляется через винтовые зажимы. Для правильной работы необходимо соблюдать полярность подключения нагрузочных проводов - они должны проходить через все три полюса реле.

Безопасность и стандарты

Реле соответствует внутреннему техническому условию КЭАЗ ТУ3425-041-05758109-2008. Не имеет официальной сертификации по ГОСТ Р МЭК 60947-4-1, однако используется в промышленных системах как аналог зарубежных решений. Учитывайте, что IP20 не допускает использование вне электрических шкафов - риск поражения током и повреждения устройства при открытой установке.

Преимущества

• Высокая точность настройки тока срабатывания (0,63–1 А) - идеально для маломощных двигателей.
• Гибкая система монтажа - возможность установки как на контактор, так и отдельно.
• Совместимость с популярными линейками пускателей ПМЛ и ПМ12 - снижает необходимость замены комплектующих.
• Устойчивость к колебаниям температуры и влажности (УХЛ4) - надёжная работа в условиях цехов и производственных площадок.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется трёхполюсное подключение.
• IP20 исключает применение во влажных, пыльных или открытых помещениях - обязательно наличие корпуса или шкафа.
• Не имеет функции самовозврата после срабатывания - требуется ручное восстановление кнопкой “Reset”.
• Не рекомендовано для частых пусков (более 6–8 раз в час) - возможен перегрев биметаллической пластины и преждевременный выход из строя.

Примеры использования

• Защита двигателя насоса в системе водоснабжения мощностью 1,5 кВт.
• Контроль перегрузки вентилятора в системе вентиляции цеха.
• Автоматическая защита лифта при заклинивании механизма.
• Интеграция в систему АВР для резервирования питания станка.

Практические советы

• Выбирая реле, проверьте, чтобы номинальный ток двигателя попадал в диапазон 0,63–1 А - иначе реле будет некорректно реагировать.
• При монтаже на DIN-рейку используйте клеммник КРЛ - он обеспечивает безопасное и удобное подключение.
• После срабатывания реле всегда проверяйте причину перегрузки перед сбросом - игнорирование проблемы приведёт к повторному отказу.
• Не забудьте про посадочные размеры: если планируете установку прямо на контактор, сверьтесь с моделью ПМЛ/ПМ12 - совпадение гарантируется производителем.
• Для долгой службы избегайте установки рядом с источниками нагрева - даже при УХЛ4 перегрев окружающей среды влияет на точность срабатывания.
