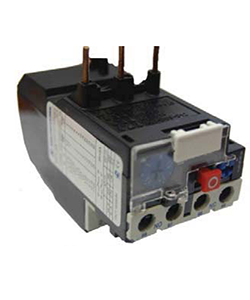

Реле электротепловое РТЛ-1003-2 УХЛ4 25А 024-04А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET853331

Реле электротепловое РТЛ-1003-2 УХЛ4 от бренда Электротехник предназначено для защиты электродвигателей от перегрузки и фазного перекоса. Модель с автоматическим и ручным возвратом, рассчитана на ток до 25 А и напряжение 660 В, подходит для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Реле электротепловое РТЛ-1003-2 УХЛ4 защищает электродвигатели от длительных перегрузок, вызывающих перегрев обмоток. Также реагирует на неравномерную нагрузку между фазами (фазный перекос). Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Подходит для работы в условиях повышенной влажности и колебаний температур - класс исполнения УХЛ4 позволяет использовать устройство в умеренно холодном климате.

Технические характеристики

• Номинальный ток: 25 А
• Максимальное рабочее напряжение: 660 В переменного тока
• Частота сети: 50 Гц
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Тип возврата: автоматический и ручной (выбор через переключатель)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - для эксплуатации при температурах от −40 C до +40 C, в условиях повышенной влажности

Совместимость и монтаж

Реле электротепловое РТЛ-1003-2 УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Контакты совместимы с большинством магнитных пускателей и контакторов. Перед монтажом проверьте соответствие тока нагрузки номинальному значению 25 А - превышение может привести к ложному срабатыванию или повреждению устройства. Не рекомендуется монтировать рядом с источниками сильного тепла - влияние внешнего нагрева снижает точность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2019 (МЭК 60947-4-1) для аппаратов управления и коммутации. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте в помещениях с постоянным воздействием воды, пыли или агрессивных сред.

Преимущества

• Два режима возврата - удобно выбирать способ восстановления после срабатывания: автоматически (для бесперебойных процессов) или вручную (для безопасного запуска после устранения причины перегрузки)
• Устойчивость к перепадам температур благодаря исполнению УХЛ4 - надёжная работа даже в неотапливаемых цехах
• Простая диагностика: состояние срабатывания видно визуально - рычаг выступает из корпуса
• Высокая механическая прочность корпуса - устойчиво к вибрациям на производстве

Ограничения применения

• Не предназначен для защиты двигателей мощностью выше 15 кВт при напряжении 380 В - возможна недостаточная чувствительность
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - требует установки внутри закрытого шкафа
• Не работает при отсутствии питания - требуется внешний контур управления
• Не защищает от короткого замыкания - обязательно применять вместе с предохранителем или автоматическим выключателем

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки
• Контроль нагрузки на конвейере в пищевой промышленности - отключает двигатель при перегрузке
• Автоматизация вентиляционной системы в складских помещениях - обеспечивает безопасный аварийный останов

Практические советы

• Перед первым запуском установите нужный режим возврата: для ручного - переведите переключатель в положение “R”, для автоматического - “A”
• Проверяйте затяжку клемм каждые 6 месяцев - ослабление соединений вызывает перегрев и ложные срабатывания
• При использовании в условиях высоких температур окружающей среды (более +35 C) выбирайте модель с более высоким номиналом тока - например, 32 А вместо 25 А
• Замена реле электротепловое РТЛ-1003-2 УХЛ4 не требует перепрограммирования - просто отключите питание, снимите старое и установите новое
