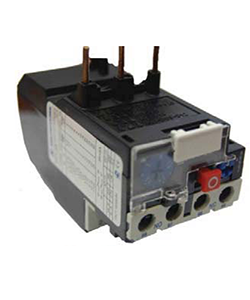

Реле электротепловое РТЛ-1001-2 УХЛ4 25А 01-016А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET853329

Реле электротепловое РТЛ-1001-2 УХЛ4 от бренда Электротехник предназначено для защиты электродвигателей от перегрузки и фазного перекоса. Аппарат работает в сетях до 660 В, частотой 50 Гц, с током до 25 А, и подходит для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Реле электротепловое РТЛ-1001-2 УХЛ4 защищает электродвигатели от длительной перегрузки, которая может вызвать перегрев обмоток и выход из строя. Также оно реагирует на неравномерную нагрузку между фазами (фазный перекос). Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 25 А
• Максимальное напряжение: 660 В переменного тока
• Частота сети: 50 Гц
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Тип возврата: автоматический и ручной (выбор через переключатель)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: УХЛ4 - умеренный климат, для работы при температуре от −40 C до +40 C, повышенная влажность

Совместимость и монтаж

Реле электротепловое РТЛ-1001-2 УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Подключается последовательно с двигателем через силовые контакты. Контакты сигнализации (1з+1р) используются для управления цепями аварийной остановки или индикации срабатывания. Для точной настройки тока срабатывания необходимо выбрать соответствующую зону регулировки - в данном случае она рассчитана на номинал 25 А. Перед монтажом проверьте соответствие тока двигателя значению, указанному на корпусе реле.

Безопасность и стандарты

Реле электротепловое РТЛ-1001-2 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает надёжную тепловую защиту согласно классическим принципам термобиметаллического срабатывания. Не содержит элементов, требующих обслуживания - срок службы ограничен только механическим износом.

Преимущества

• Поддерживает два режима возврата - удобно для условий, где требуется контроль после срабатывания (ручной) или быстрое восстановление (автоматический)
• Устойчиво работает в условиях высокой влажности и низких температур благодаря исполнению УХЛ4
• Простая интеграция в существующие системы благодаря стандартным контактам и DIN-монтажу
• Не требует внешнего питания - работает исключительно за счёт тепла от протекающего тока

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использовать совместно с предохранителем или автоматическим выключателем
• IP20 не обеспечивает защиту от пыли и влаги - запрещена установка в открытых или сырых помещениях без дополнительной оболочки
• Не рекомендуется применять в средах с постоянными вибрациями выше допустимых уровней - возможен ложный сброс
• Точность срабатывания зависит от температуры окружающей среды; при экстремальных значениях может потребоваться калибровка

Примеры использования

• Защита двигателя воздушного компрессора в цеху с колеблющейся нагрузкой
• Автоматическая остановка конвейера при заклинивании роликов
• Контроль нагрева насоса в системе водоснабжения при снижении расхода
• Обеспечение безопасности вентиляционных установок в холодильных камерах

Практические советы

• Перед установкой убедитесь, что ток двигателя не превышает 25 А - при превышении выбирайте реле с более высоким номиналом
• При использовании режима ручного возврата - всегда проверяйте причину срабатывания перед сбросом
• Не устанавливайте рядом с источниками тепла (например, трансформаторами), чтобы избежать ложного срабатывания
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев при интенсивном использовании
• Записывайте время и условия срабатывания - это поможет диагностировать проблемы с нагрузкой или питанием
