Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4 | 110744 КЭАЗ

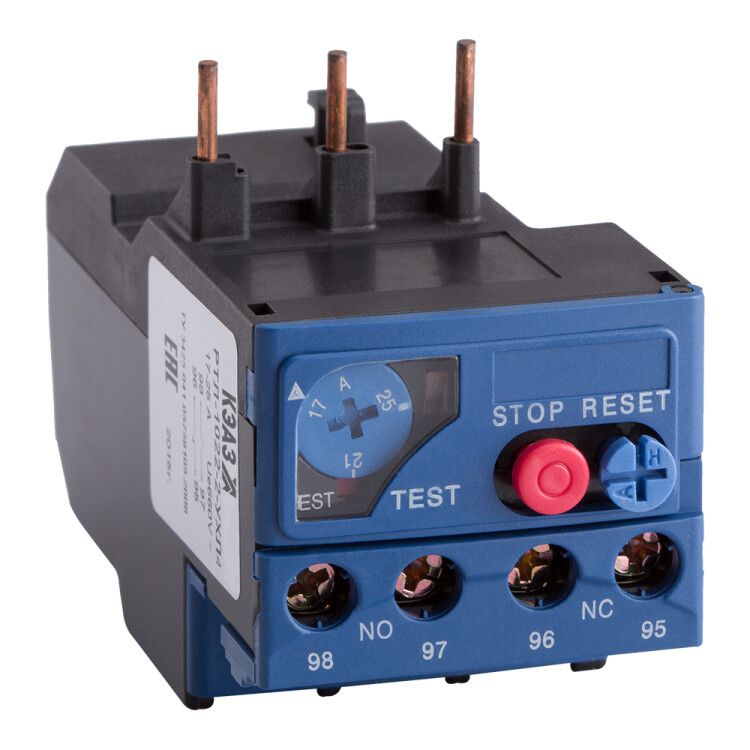

Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузки, асимметрии фаз или длительного пуска. Подходит для установки в системах управления насосами, вентиляторами, кранами и станками. Артикул 110744 соответствует серии РТЛ и совместим с контактными аппаратами ПМЛ и ПМ12.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• неравномерным распределением тока между фазами (асимметрия);
• заклиниванием ротора;
• долгим временем запуска.

Применяется в системах управления грузоподъёмниками (лифты, краны), вентиляционными установками, насосами, тепловыми завесами, печами, станками, светильниками и устройствах АВР. Устройство работает в сетях переменного и постоянного тока с частотой 50–60 Гц.

Технические характеристики

• Номинальный ток реле: 25 А - максимальный ток, который может проходить через реле без срабатывания.
• Настройка тока срабатывания: 4–6 А - диапазон регулировки порога защиты; устанавливается под реальный рабочий ток двигателя.
• Напряжение: до 660 В - допустимый уровень напряжения сети.
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе.
• Частота: 50/60 Гц - совместимо с сетями России и Европы.
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя.
• Количество контактов: 4 шт. - два нормально замкнутых (НО) и два нормально разомкнутых (НА) для сигнализации и управления цепью.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C и повышенной влажности, подходит для помещений с невзрывоопасной средой.
• Степень защиты: IP20 - защита от предметов больше 12 мм, но не от воды и пыли; требует установки в корпусе или щите.
• Тип присоединения: винтовое - провода подключаются болтами, надёжно, но требуют периодической проверки затяжки.
• Класс выпуска: 10A - время срабатывания при 7,2-кратном токе составляет 10–20 секунд, что соответствует стандартному классу защиты двигателей.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Нормативный документ: ТУ3425-041-05758109-2008 - соответствие техническим условиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4 можно устанавливать двумя способами:

• Непосредственно на контактор: совместимо с пускателями серии ПМЛ и ПМ12 - фиксируется механически без дополнительных элементов.
• Обособленно: монтируется отдельно на DIN-рейку или с помощью клеммника КРЛ - удобно при компоновке щита или при необходимости удалённого расположения.

Подключение проводов - винтовое. Для надёжности рекомендуется использовать наконечники типа НШВИ и контролировать момент затяжки. Максимальная площадь сечения жилы - 2,5 мм2 (по типичным требованиям аналогичных изделий).

Безопасность и стандарты

Реле РТЛ-1010-2-25А-(4-6А)-УХЛ4 соответствует внутреннему техническому условию КЭАЗ ТУ3425-041-05758109-2008. Не имеет официальной сертификации по ГОСТ Р или IEC, однако используется в промышленных системах, где применяются аналогичные изделия от КЭАЗ. Степень защиты IP20 требует установки внутри электрического шкафа или корпуса - не предназначен для открытой установки.

Преимущества

• Высокая точность срабатывания благодаря термобимetalлической пластине - минимизирует ложные срабатывания.
• Гибкая настройка тока срабатывания (4–6 А) позволяет точно адаптировать защиту под конкретный двигатель.
• Универсальность монтажа - совместимость с ПМЛ и ПМ12 снижает количество типов оборудования в запасе.
• Устойчивость к колебаниям температуры окружающей среды - исполнение УХЛ4 обеспечивает работоспособность в холодных помещениях.
• Простая диагностика - наличие встроенных контактов позволяет легко интегрировать сигнал аварии в систему управления.

Ограничения применения

• Не подходит для защиты однофазных двигателей без внешнего преобразования схемы - требуется трёхфазное питание.
• IP20 исключает использование вне герметичных шкафов - нельзя применять во влажных, пыльных или наружных условиях без дополнительной защиты.
• Не имеет функции самовозврата после срабатывания - необходимо вручную сбросить кнопку восстановления.
• Не защищает от короткого замыкания - обязательно требуется установка предохранителей или автоматических выключателей в цепи.
• Запрещено использовать при температурах ниже −40C или выше +40C - выход за пределы климатического исполнения УХЛ4 может привести к отказу.

Примеры использования

• Защита двигателя лифта мощностью 3 кВт - настраивается на ток 5 А, установлено рядом с контактором ПМЛ.
• Контроль насоса в системе водоснабжения - реле РТЛ-1010-2-25А-(4-6А)-УХЛ4 монтируется на DIN-рейку в распределительном щите.
• Автоматизация тепловой завесы - комбинируется с пускателем ПМ12, сигнал срабатывания передаётся на операторскую панель.
• Система АВР для критически важного оборудования - реле даёт сигнал “перегрузка” для отключения основного питания и перевода на резерв.

Практические советы

• Выбирая реле, сверьте номинальный ток двигателя с диапазоном настройки (4–6 А). Если ток двигателя выше 6 А - выбирайте другую модель серии РТЛ.
• Проверьте плотность затяжки винтов каждые 6 месяцев - особенно при вибрациях (например, на станках).
• Не используйте реле без контактора - оно не коммутирует нагрузку, только сигнализирует и размыкает цепь управления.
• При использовании в составе АВР подключите контакты реле к входу PLC или реле времени для автоматического сброса после устранения причины перегрузки.
• Для долговечности избегайте установки рядом с источниками высокой температуры - даже при UHL4 тепло от соседних аппаратов может влиять на чувствительность.
