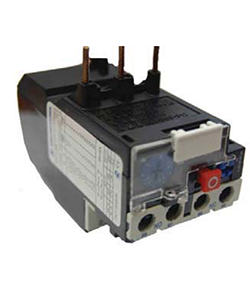

Реле электротепловое РТЛ-1012-2 УХЛ4 25А 5.5-8.0А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET520663

Реле электротепловое РТЛ-1012-2 УХЛ4 25А 5,5–8,0А от бренда Электротехник защищает электродвигатели от длительных перегрузок и обрывов фаз. Подходит для установки в цепях переменного тока до 660 В, частотой 50 Гц, с током нагрузки 5,5–8,0 А.

Назначение и область применения

Реле электротепловое РТЛ-1012-2 УХЛ4 используется для защиты трёхфазных электродвигателей от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного исчезновения одной из фаз (обрыва).

Подходит для работы в системах управления двигателями насосов, компрессоров, конвейеров, вентиляторов и другого оборудования с постоянным режимом работы. Может применяться как автономно, так и совместно с магнитными пускателями ПМЛ.

Технические характеристики

• Номинальный ток реле: 25 А - максимальная допустимая величина тока через сам механизм реле; рабочий ток защиты регулируется в пределах 5,5–8,0 А.
• Номинальное напряжение: до 660 В AC, 50 Гц - подходит для сетей среднего класса напряжений.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Количество контактов: 2 нормально замкнутых (2 НЗ) + 1 нормально разомкнутый (1 НО) - используются для сигнализации и отключения цепи управления.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки внутри щита.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.
• Способ монтажа: непосредственное крепление - можно закрепить на DIN-рейке или плоской поверхности.
• Перезапуск: автоматический - после остывания элемента реле восстанавливается само, без участия оператора.
• Исполнение: нереверсивное - не предназначен для управляемого изменения направления вращения .

Совместимость и монтаж

Реле электротепловое РТЛ-1012-2 УХЛ4 совместимо с пускателями серии ПМЛ - крепится прямо на них без дополнительных переходников. При использовании отдельно от пускателя необходимо использовать клеммники КРЛ для подвода силовых проводов.

Установка выполняется на вертикальную поверхность. Для правильной работы температурный режим вокруг устройства должен соответствовать условиям исполнения УХЛ4 (-40…+40 C). Монтаж следует выполнять вне мест с высокой вибрацией и прямым попаданием жидкости.

Безопасность и стандарты

Реле РТЛ-1012-2 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9097, что гарантирует соответствие основным нормам безопасности для электрооборудования в России. Применение в условиях УХЛ4 позволяет использовать устройство в помещениях с повышенной влажностью и колебаниями температуры, характерных для холодного климата.

Преимущества

• Высокая точность срабатывания благодаря термобимetalлическому элементу - реагирует именно на нагрев, вызванный перегрузкой, а не просто на ток.
• Автоматический возврат снижает необходимость вмешательства персонала после срабатывания - повышает бесперебойность работы.
• Наличие двух НЗ и одного НО контакта даёт гибкую возможность формирования сигналов тревоги и остановки в системе управления.
• Простая механическая конструкция - долговечна, мало требует обслуживания.

Ограничения применения

• Не применяется для защиты однофазных двигателей - работает только с трёхфазными системами.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать на открытых площадках или во влажных средах без корпуса.
• Автоматический возврат не всегда безопасен - в опасных зонах (например, на химических производствах) рекомендован ручной возврат, чтобы избежать самопроизвольного запуска.
• Не имеет функции защиты от короткого замыкания - обязательно требуется использование автоматического выключателя перед реле.

Примеры использования

• Защита двигателя воздушного компрессора в заводском цехе - при увеличении нагрузки реле отключит питание, пока двигатель не остынет.
• Контроль насоса в системе водоснабжения - при обрыве фазы реле прекратит работу, предотвращая выход из строя обмоток.
• Цепь управления конвейера на пищевом предприятии - сочетание с пускателем ПМЛ создаёт полноценную систему мягкого старта и защиты.

Практические советы

• Выбирая реле, проверьте, что установленный токовый порог (5,5–8,0 А) точно соответствует номинальному току вашего двигателя - слишком высокий порог сделает защиту бесполезной, слишком низкий - будет ложное срабатывание.
• При монтаже используйте провода сечением не более 2,5 мм2 - большие жилы плохо фиксируются в винтовых зажимах.
• Если реле установлено отдельно, обязательна установка клеммника КРЛ - без него невозможно правильно подключить силовые провода.
• Проверяйте состояние контактных групп каждые 6 месяцев - окисление может привести к отказу сигнализации.
• Для условий с частыми перегрузками рассмотрите вариант с ручным возвратом - он повысит контроль и безопасность.
