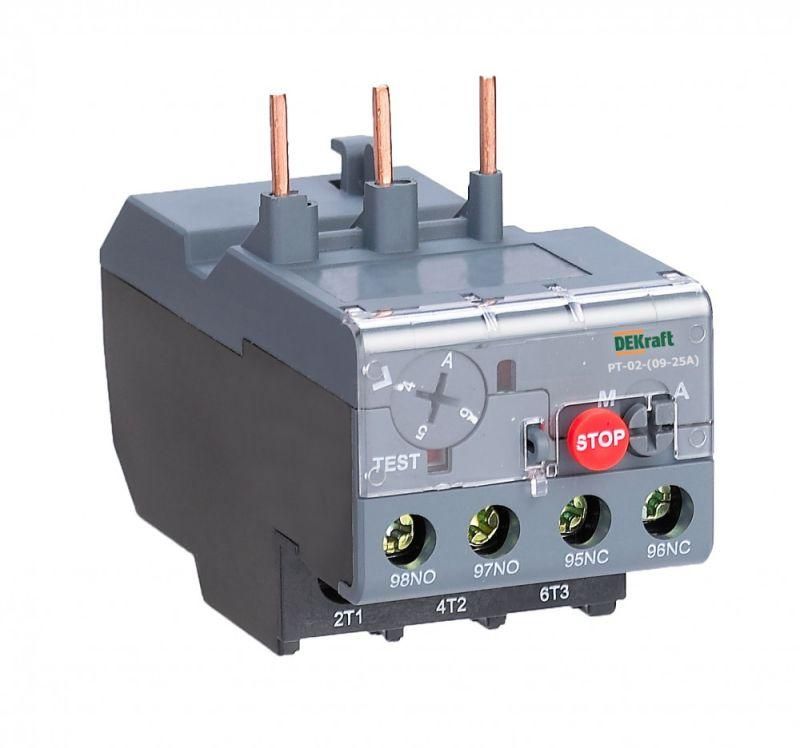

Реле тепловое для контакторов 09А-25А 17.0А-25.0А РТ-02 | 23168DEK DEKraft APC

Реле тепловое для контакторов 09А-25А 17.0А-25.0А от DEKraft (арт. 23168dek) - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Подключается напрямую к контакторам КМ-102 и совместимо с другими моделями, обеспечивая надёжную термическую защиту в промышленных системах.

Назначение и область применения

Реле тепловое для контакторов 09А-25А 17.0А-25.0А защищает электродвигатели и силовые цепи от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• заклиниванием ротора;
• длительным пуском (затянутый запуск).

Используется в паре с контакторами КМ-102, а также совместимо с аналогичными контактными аппаратами других производителей. Применяется на станках, насосах, компрессорах, конвейерах и другом оборудовании с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон регулировки тока: 17,0–25,0 А - можно установить порог срабатывания в этом интервале под нужды конкретного двигателя.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями отключения.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_ном составляет 4–10 секунд; подходит для двигателей с высокой инерцией.
• Подключение: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: непосредственное крепление к контактору или обособленное размещение - гибкая установка в щите.

Совместимость и монтаж

Реле тепловое для контакторов 09А-25А 17.0А-25.0А (23168dek) рассчитано на установку на контакторы КМ-102. Также совместимо с контактными аппаратами других брендов, если они имеют одинаковый посадочный размер и тип крепления. Для монтажа:

• Убедитесь, что ток нагрузки попадает в диапазон 17–25 А.
• Фиксируйте реле плотно, чтобы избежать вибраций.
• Не допускайте перекоса при установке - это влияет на точность срабатывания.
• При обособленном монтаже используйте DIN-рейку или крепёжные отверстия на корпусе.
• Подключайте провода через винтовые зажимы: затягивайте до упора, но без усилия, чтобы не повредить пластик.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизирует ложные отключения.
• Два режима восстановления: ручной и автоматический - позволяет выбрать оптимальный способ после срабатывания.
• Стандартная конструкция - легко заменяется на аналоги других производителей.
• Устойчивость к колебаниям температуры окружающей среды - работает в условиях промышленных помещений.
• Наличие двух НО и двух НЗ контактов - даёт возможность использовать сигналы для панели управления, аварийной световой сигнализации или PLC.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей.
• Не рекомендуется применять в средах с постоянными ударными нагрузками или сильными магнитными полями - возможны сбои в работе.
• Не работает при напряжении ниже 380 В - требуется трёхфазная сеть переменного тока.
• Не следует устанавливать рядом с источниками сильного нагрева - внешнее тепло может исказить показания термочувствительного элемента.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 15 кВт на заводе.
• Обеспечение безопасности насосной группы в системе водоснабжения.
• Контроль работы конвейерной ленты на пищевом производстве.
• Автоматическое отключение станка при заклинивании шпинделя.

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен находиться внутри диапазона 17–25 А. Если меньше 17 А - выбирайте другое реле.
• Настройку тока выполняйте при отключенном питании. Используйте отвёртку с плоским жалом - поворачивайте регулятор медленно.
• При использовании режима “автоматическое” восстановление - убедитесь, что причина перегрузки устранена, иначе произойдёт повторное срабатывание.
• Проверяйте состояние контактов каждые 6 месяцев - окисление снижает надёжность сигнала.
• Если реле часто срабатывает - проверьте баланс фаз, механическое состояние двигателя и наличие перегрузки.
