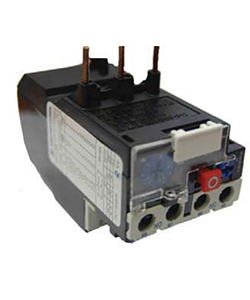

Реле тепл. РТЛ-1010-2 УХЛ4 25А 4.0-6.0А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET520662

Реле электротепловое РТЛ-1010-2 УХЛ4 25А 4,0-6,0А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с возможностью автоматического и ручного возврата подходит для установки как на пускателях, так и отдельно в распределительных щитах.

Назначение и область применения

Реле электротепловое РТЛ-1010-2 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отсутствия одной из фаз (обрыва).

Устройство применяется в системах управления двигателями на промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, который выдерживает сам контактный механизм без повреждений.
• Диапазон регулировки тока: 4–6 А - пределы, в которых можно настроить порог срабатывания реле под конкретную нагрузку двигателя.
• Максимальное рабочее напряжение: 660 В - допустимое напряжение цепи, где установлено реле.
• Частота: 50 Гц - оптимизировано для сетей переменного тока в России и странах СНГ.
• Количество силовых полюсов: 3 - реле контролирует все три фазы одновременно.
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации или отключения цепи управления.
• Количество вспомогательных размыкающих контактов: 2 - дополнительно позволяют реализовать сложные схемы блокировок и индикаций.
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытых шкафов.
• Тип подключения: винтовой - надёжное соединение проводов с помощью зажимов.
• Способ монтажа: непосредственное крепление - возможно крепление на DIN-рейку или прямо на корпус пускателя.
• Автоматический и ручной возврат: после срабатывания реле можно вернуть в рабочее состояние либо кнопкой, либо автоматически после остывания биметаллической пластины.

Совместимость и монтаж

Реле электротепловое РТЛ-1010-2 УХЛ4 совместимо с пускателями серии ПМЛ - его можно установить непосредственно на них без дополнительных элементов. При использовании отдельно от пускателя необходимо применять клеммники КРЛ для подвода питания и коммутации сигналов. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий на корпусе. Диаметр провода для винтовых зажимов - до 2,5 мм2. Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1, что гарантирует соответствие европейским стандартам IEC 60947-4-1 и IEC 60947-5-1. Применение устройства снижает риск возгорания из-за перегрева двигателя. Работает в температурном диапазоне от −40C до +60C, что подтверждает исполнение УХЛ4.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу с термокомпенсацией.
• Возможность выбора режима возврата - удобно при необходимости контроля персоналом или в автономных системах.
• Два размыкающих вспомогательных контакта позволяют легко интегрировать реле в системы автоматизации и сигнализации.
• Надёжная механическая конструкция, рассчитанная на многократные срабатывания.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок - для этого нужны магнитные реле или автоматы с D-характеристикой.
• IP20 не позволяет устанавливать реле в открытых помещениях, на улице или во влажных средах без дополнительной защиты.
• Диапазон регулировки 4–6 А ограничен - нельзя использовать с двигателями мощностью ниже 1,5 кВт или выше 4 кВт при напряжении 380 В.
• Не имеет функции защиты от переполюсовки или частотных колебаний - работает только с сетью 50 Гц.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере в пищевой промышленности.
• Контроль нагнетателя воздуха в системе вентиляции с частотным преобразователем.
• Подключение в составе пусковой схемы насосной станции с управлением через PLC.
• Резервирование защиты в паре с магнитным пускателем ПМЛ-25.

Практические советы

• Настройте ток срабатывания реле точно по паспортному значению двигателя - не используйте максимум диапазона без расчёта.
• Перед первым запуском проверьте, что винты зажимов затянуты моментом 0,5–0,7 Нм - недостаточная затяжка вызывает перегрев.
• Если используется автоматический возврат, убедитесь, что причина перегрузки устранена - иначе реле будет постоянно срабатывать.
• При монтаже отдельно от пускателя обязательно используйте клеммники КРЛ - без них невозможно безопасное подключение.
• Проверяйте работу реле каждые 6 месяцев - особенно в условиях повышенной запылённости или вибрации.
