Реле электротепловое токовое РТТ-131 УХЛ4, 25,0А (17-25А) КЭАЗ | 315285

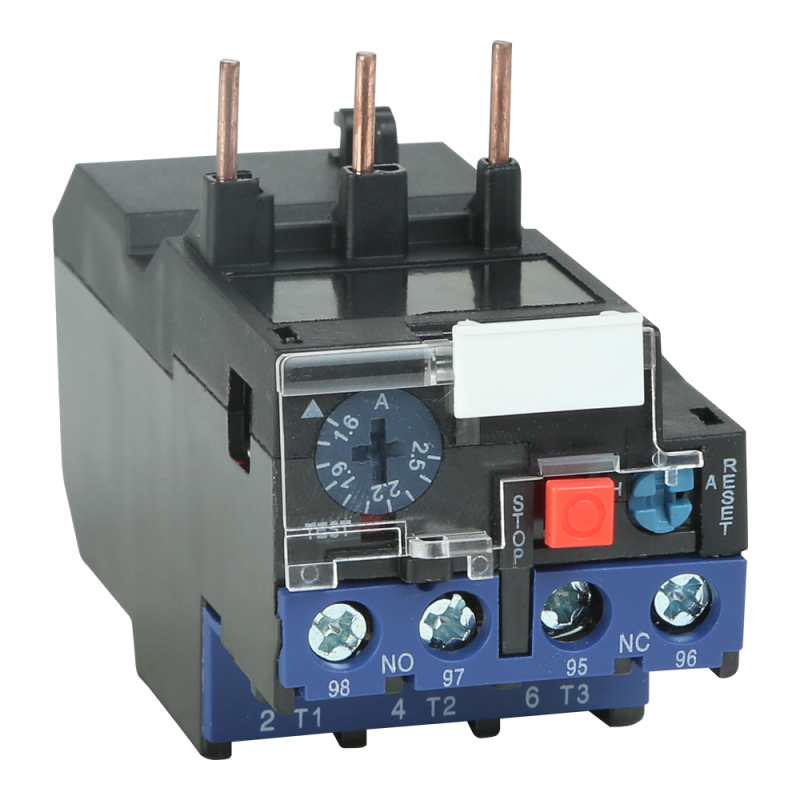

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А (17-25А) от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство совмещается с контактными аппаратами серии ПМ12 и рассчитано на работу в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А (17-25А) защищает трёхфазные асинхронные двигатели от повышения тока выше допустимого уровня, вызванного механической перегрузкой, заклиниванием или обрывом одной из фаз. Применяется в системах автоматического управления приводами: насосах, вентиляторах, конвейерах, компрессорах и других станках с частым пуском/остановкой.

Технические характеристики

• Номинальный ток: 25 А (диапазон регулировки 17–25 А)
• Количество полюсов: 3 - соответствует трёхфазным сетям
• Количество переключающих контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый)
• Класс точности: 10 - время срабатывания при перегрузке в пределах +-10%
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: непосредственное крепление - устанавливается напрямую на контактор ПМ12
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 25,0А (17-25А) проектировалось для установки исключительно на контакторы серии ПМ12. Монтаж выполняется путём плотного защёлкивания на направляющие штыри контактора - никаких дополнительных креплений не требуется. Подключение проводов - через винтовые зажимы с моментом затяжки 0,4–0,5 Нм. Не рекомендуется использовать с другими типами контакторов, включая ПМЛ, поскольку форма и расположение креплений отличаются.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную отсечку цепи при аварийном нагреве, предотвращая возгорание изоляции и выход из строя двигателя. Конструкция не содержит открытых токоведущих частей при установленном положении на контакторе.

Преимущества

• Автоматический и ручной режимы восстановления работы - можно выбрать через рычаг на корпусе: самовозврат после остывания или требование ручного нажатия кнопки RESET
• Стабильная работа при колебаниях сети - не реагирует на кратковременные импульсы тока
• Интегрированная система термической защиты - чувствительна именно к тепловому воздействию, а не к мгновенным скачкам
• Высокая долговечность контактов - рассчитана на более чем 10 000 операций включения/отключения

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания
• Не обеспечивает защиту от короткого замыкания - обязательно использование предохранителей или автоматических выключателей
• Запрещена установка в местах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания
• Не следует применять в средах с высокой концентрацией масла, химикатов или агрессивных газов - риск коррозии контактов

Примеры использования

• Защита насосов в системах водоснабжения и канализации
• Обеспечение безопасности привода конвейерной ленты на пищевых производствах
• Контроль нагрузки вентиляторов в HVAC-системах
• Защита компрессоров в холодильных установках

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 17–25 А - при значении ниже 17 А используйте другое реле
• Настройку тока срабатывания выполняйте при отключенном питании - вращайте регулировочное колесо до нужного значения по шкале
• При использовании в ручном режиме восстановления (RESET) убедитесь, что доступ к кнопке свободен - она должна быть легко видима и доступна для обслуживания
• Проверяйте состояние контактов каждые 6 месяцев - особенно в пыльных помещениях
• Не заменяйте реле РТТ-131 УХЛ4 25,0А (17-25А) на аналоги с другим классом точности - это изменит время реакции на перегрузку
