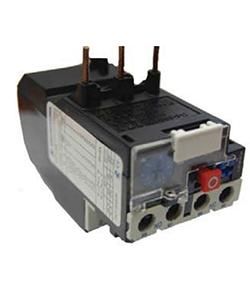

Реле перегрузки тепл. РТЛ-1006 УХЛ4 25А 1.0-1.6А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 электротепловое Электротехник ET520657

Реле электротепловое РТЛ-1006-2 УХЛ4 от бренда Электротехник - устройство для защиты электродвигателей от длительных перегрузок, потери фазы и перекоса токов. Артикул et520657 подходит для установки как на пускатели, так и отдельно в распределительных щитах.

Назначение и область применения

Реле электротепловое РТЛ-1006-2 УХЛ4 защищает электродвигатели от повреждений, вызванных длительными перегрузками, а также от аварийных режимов: выпадения одной из фаз и неравномерного распределения тока между фазами. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Подходит для работы в условиях умеренного и холодного климата благодаря исполнению УХЛ4.

Технические характеристики

• Номинальный ток реле: 1,0–1,6 А - регулируемый диапазон срабатывания
• Максимальный коммутируемый ток: 25 А
• Номинальное напряжение: 660 В переменного тока
• Частота сети: 50 Гц
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды
• Тип возврата: автоматический и ручной - можно выбрать способ восстановления после срабатывания

Совместимость и монтаж

Реле электротепловое РТЛ-1006-2 УХЛ4 совместимо с пускателями серии ПМЛ - устанавливается прямо на них без дополнительных соединений. При использовании отдельно от пускателя требуется подключение через клеммники КРЛ. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий, предусмотренных конструкцией корпуса. Обязательно соблюдайте правильную ориентацию при установке - реле чувствительно к положению в пространстве, указанному в руководстве.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Исполнение УХЛ4 гарантирует надёжную работу при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C. Наличие сертификатов подтверждает соответствие безопасности для промышленного оборудования.

Преимущества

• Двухрежимный возврат - позволяет выбирать между автоматическим восстановлением после снятия нагрузки и ручным сбросом для контроля оператора
• Узкий диапазон тока (1,0–1,6 А) - точная настройка под маломощные двигатели
• Высокая надёжность механических элементов - срок службы более 100 000 циклов срабатывания
• Интеграция с пускателями ПМЛ - снижает количество проводов и ускоряет сборку щита

Ограничения применения

• Не предназначен для защиты от кратковременных импульсов тока или коротких замыканий - требует параллельной установки предохранителей или автоматических выключателей
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации или в корпусах с высокой степенью защиты
• Не работает при отсутствии питания катушки - требует наличия трёхфазного напряжения для контроля тока
• Запрещена работа при температурах ниже −40 C и выше +40 C

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения мощностью 0,75 кВт
• Контроль тока в приводе конвейера на пищевом производстве
• Обеспечение отказоустойчивости вентиляционного агрегата в производственном цехе
• Подключение в составе пусковой схемы с пускателем ПМЛ-112

Практические советы

• Перед установкой проверьте текущую рабочую нагрузку двигателя - ток должен попадать в диапазон 1,0–1,6 А; при необходимости отрегулируйте реле вручную
• При монтаже отдельно от пускателя используйте только клеммники КРЛ - другие типы могут нарушить контакт и привести к ложному срабатыванию
• Выбирайте ручной возврат в критичных зонах - чтобы исключить самопроизвольный запуск оборудования после аварии
• Не закрывайте реле плотными крышками - необходим свободный доступ воздуха для теплообмена
• Проверяйте состояние контактов каждые 6 месяцев - окисление может увеличить переходное сопротивление и снизить надёжность
