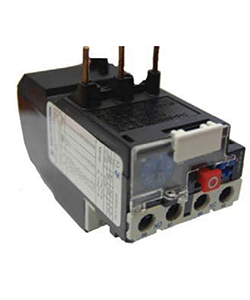

Реле электротепловое РТЛ-1022-2 УХЛ4 25А 17-25А, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20 - ET520667 Электротехник

Реле электротепловое РТЛ-1022-2 УХЛ4 25А от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Модель с номинальным током 25 А и возможностью автоматического и ручного возврата подходит для установки в цепях переменного тока до 660 В, 50 Гц, особенно там, где важна надёжная термическая защита.

Назначение и область применения

Реле электротепловое РТЛ-1022-2 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отключения одной из фаз (обрыва).

Устройство применяется в системах управления двигателями, совместно с магнитными пускателями, в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 25 А (диапазон регулировки 17–25 А);
• Максимальное рабочее напряжение: 660 В переменного тока;
• Частота: 50 Гц;
• Количество силовых полюсов: 3 — для защиты трёхфазной сети;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — для сигнализации и отключения;
• Способ возврата: автоматический и ручной — можно выбрать режим после срабатывания;
• Степень защиты: IP20 — защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Подключение: винтовые зажимы — удобны для многожильных проводов;
• Монтаж: непосредственное крепление — устанавливается на DIN-рейку или прямо на пускатель.

Совместимость и монтаж

Реле электротепловое РТЛ-1022-2 УХЛ4 совместимо с пускателями серии ПМЛ — его можно закрепить непосредственно на них без дополнительных элементов. При использовании отдельно от пускателя требуется установка клеммника КРЛ для подвода питания и нагрузки.

Монтаж выполняется на вертикальную поверхность. Не допускается установка в местах с сильной вибрацией или воздействием прямых потоков воздуха, которые могут исказить температурную характеристику срабатывания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1 — стандартам для аппаратов низковольтного распределения. Исполнение УХЛ4 гарантирует работу при температуре от −40 °C до +40 °C и повышенной влажности, что делает его пригодным для использования в неотапливаемых помещениях и на объектах с умеренным климатом.

Преимущества

• Два режима возврата — гибкость в управлении: автоматический для бесперебойной работы, ручной для контроля после аварии;
• Высокая точность срабатывания благодаря термобиметаллическому элементу, адаптированному под реальный нагрев двигателя;
• Простая диагностика: положение рычага показывает состояние — сработало / не сработало;
• Надёжные винтовые клеммы — минимум проблем с контактами даже при частых подключениях.

Ограничения применения

• Не предназначен для защиты от кратковременных перегрузок или коротких замыканий — требует сочетания с автоматическим выключателем или предохранителем;
• IP20 не обеспечивает защиту от влаги и пыли — нельзя использовать во влажных, запылённых или наружных условиях без корпуса;
• Не работает при постоянном токе — только для сетей 50 Гц переменного тока;
• Требует правильной настройки тока срабатывания — необходимо выбирать диапазон, соответствующий номинальному току двигателя (не выше 110 % от него).

Примеры использования

• Защита асинхронного двигателя 15 кВт на конвейере в пищевом производстве;
• Комплексная защита насосной группы в системе водоснабжения;
• Автоматическое отключение вентилятора при перегреве в HVAC-системе;
• Установка в щите управления станком с ЧПУ, совместно с пускателем ПМЛ-12.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 17–25 А — если двигатель потребляет менее 17 А, используйте другую модель;
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано — слабый контакт увеличивает риск перегрева;
• После срабатывания в режиме “ручной возврат” обязательно найдите причину перегрузки перед восстановлением питания;
• Не затягивайте винты слишком сильно — это повредит медные контакты внутри;
• Регулярно осматривайте контакты на окисление — особенно в средах с высокой влажностью.
