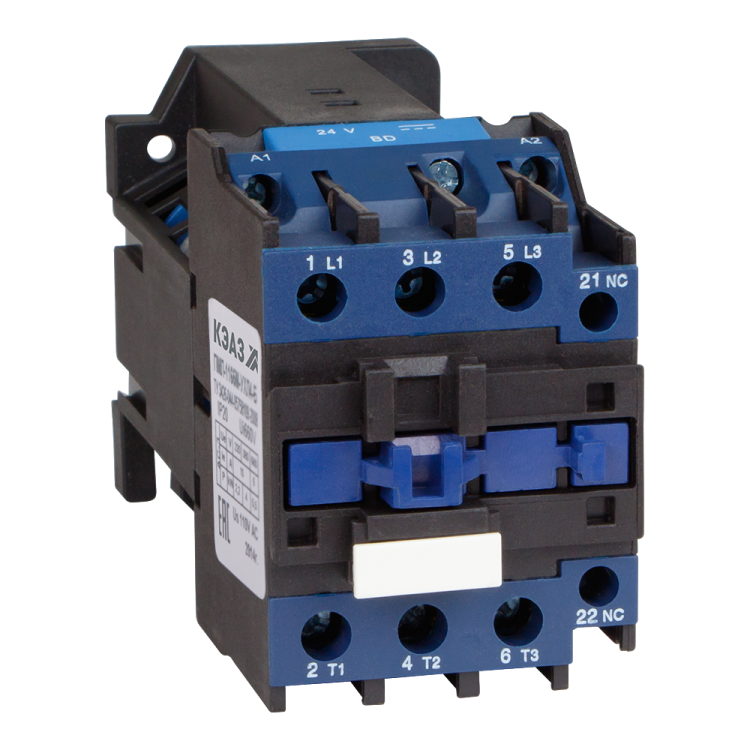

Контактор ПМЛ-2165М УХЛ4 Б 25А кат. 24В DC КЭАЗ 227150

Контактор ПМЛ-2165М-25А-24В-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации трёхфазных цепей постоянным напряжением 24 В на катушке, рассчитанное на нагрузку до 25 А и мощность 11 кВт. Подходит для установки на DIN-рейку и применяется в промышленной автоматике, где требуется частое включение и выключение оборудования.

Назначение и область применения

Контактор ПМЛ-2165М-25А-24В-УХЛ4-Б предназначен для удалённого включения и отключения трёхфазных электродвигателей и других потребителей переменного тока. Он работает в составе систем автоматизации: запуск и остановка насосов, вентиляторов, конвейеров, компрессоров, тепловых завес, лифтов и станков. Также используется в схемах АВР (автоматический ввод резерва) и системах управления освещением. Устройство не имеет функции реверса - для изменения направления вращения двигателя требуются два контактора или специальная схема.

Технические характеристики

• Род тока управления: постоянный (24 В)
• Номинальный ток главных контактов: 25 А
• Количество полюсов: 3
• Номинальная мощность: 11 кВт (при 380 В)
• Количество замыкающих вспомогательных контактов: 3
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается повышенная влажность)
• Способ монтажа: крепление на DIN-рейку типа TS35
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2165М-25А-24В-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте однопроволочные медные жилы сечением до 4 мм2 - многожильные провода необходимо обжать наконечниками. Напряжение на катушке должно быть точно 24 В постоянного тока; перегрузка по напряжению вызывает повреждение катушки, недостаточное - приведёт к некритичному щелчанию или отказу включения. Монтаж выполняйте в закрытых шкафах, так как степень защиты IP20 не защищает от внешних воздействий.

Безопасность и стандарты

Произведено согласно ТУ 3426-044-05758109-2008. Соответствует требованиям безопасности для промышленного оборудования. Отличается механической износостойкостью и термической стабильностью. Не рекомендовано применение во взрывоопасных средах - отсутствует соответствующая сертификация ATEX или IECEx.

Преимущества

• Высокая долговечность благодаря качественным материалам контактной системы
• Устойчивость к колебаниям напряжения +-10 % от номинала
• Замыкающие вспомогательные контакты позволяют реализовать блокировки и сигнализацию в схемах управления
• Готовый к использованию форм-фактор для быстрого монтажа на DIN-рейку
• Поддерживает работу в условиях высокой влажности и низких температур - идеально для неотапливаемых помещений

Ограничения применения

• Не для реверсивных схем - нужен второй контактор
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать вне шкафа
• Не предназначен для работы с импульсными нагрузками или светодиодными светильниками с высокими пусковыми токами - возможен сваривание контактов
• Катушка работает только от постоянного тока 24 В - нельзя питать от переменного напряжения
• Максимальное сечение кабеля 4 мм2 - не подходит для больших токов без переходника

Примеры использования

• Автоматизация насосной станции: включает/выключает насос по сигналу от датчика уровня
• Система вентиляции: управляет работой вентилятора в зависимости от температуры
• Конвейерная линия: запускает движение ленты после проверки наличия продукта
• Шкаф АВР: переключает питание с основного на резервный источник
• Обогревательное оборудование: включает тепловую завесу при снижении температуры

Практические советы

• Перед первым включением проверьте соответствие напряжения питания катушки - 24 В постоянного тока. Переполюсовка не страшна, но неверное напряжение сломает катушку.
• При подключении силовых проводов затягивайте винты усилием 0,4–0,5 Нм - переусиливать опасно, особенно для алюминиевых жил.
• Для длительной службы контролируйте нагрев корпуса: если он слишком горячий (>60 C), возможно, превышена нагрузка или плохой контакт.
• Если планируете использование в местах с вибрацией - дополнительно фиксируйте контактор пластиковыми хомутиками или антивибрационными прокладками.
• Проверяйте состояние контактов каждые 6–12 месяцев при активном режиме работы - окисление или оплавление требуют замены устройства.
