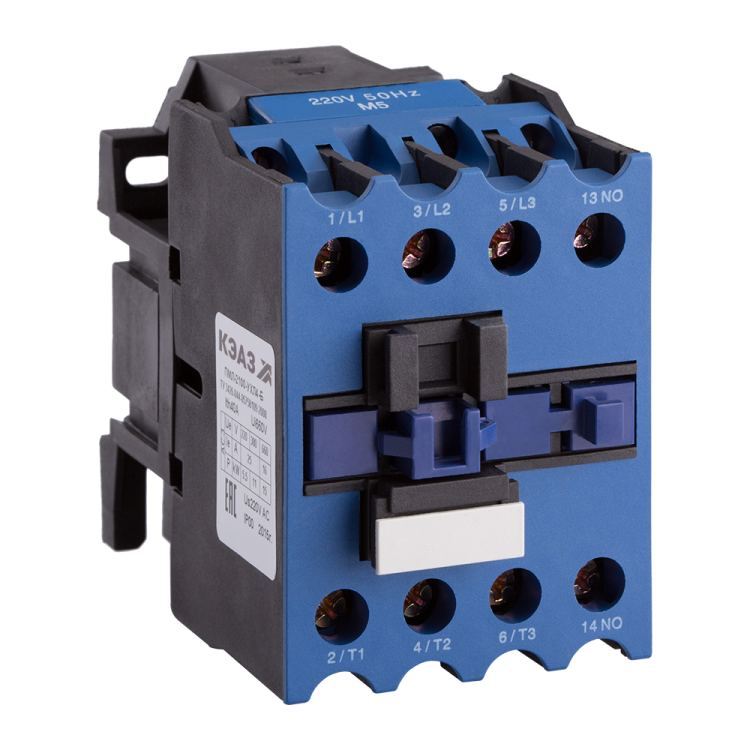

Контактор ПМЛ-2160М УХЛ4 Б 25А кат. 36В AC КЭАЗ 110582

Контактор ПМЛ-2160М-25А-36AC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации нагрузок до 25 А в цепях переменного тока, предназначенное для управления электродвигателями мощностью до 11 кВт. Модель выполнена в исполнении УХЛ4 и крепится на DIN-рейку, что делает её подходящей для промышленной автоматизации в условиях умеренного климата.

Назначение и область применения

Контактор ПМЛ-2160М-25А-36AC-УХЛ4-Б используется для включения и отключения электрических нагрузок, особенно электродвигателей. Он применяется в системах автоматического управления: станках, насосах, вентиляционных установках, конвейерах и других устройствах, где требуется дистанционное управление силовой цепью через слаботочную катушку.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 25 А
• Напряжение катушки управления: 36 В AC
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 нормально открытый (НО)
• Номинальная мощность двигателя: 11 кВт
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2160М-25А-36AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется винтовыми зажимами: рекомендуется использовать кабели сечением до 4 мм2. Не допускается использование многожильных проводов без наконечников - они могут ослабить контакт. Катушка управления рассчитана исключительно на 36 В переменного тока; применение постоянного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 обеспечивает безопасность при работе внутри щитов - предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги. Применение вне закрытых шкафов не допускается. Устройство не имеет функции тепловой защиты - внешняя защита от перегрузок должна обеспечиваться автоматическим выключателем или тепловым реле.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции КЭАЗ
• Низкий уровень шума при срабатывании
• Простой и быстрый монтаж на DIN-рейку
• Наличие вспомогательного контакта позволяет реализовать блокировочные схемы и сигнализацию состояния
• Устойчивость к колебаниям температуры в рамках исполнения УХЛ4

Ограничения применения

• Не предназначено для работы во влажных, запылённых или агрессивных средах - требует установки в герметичном шкафу
• Не поддерживает реверсирование двигателей - для этого нужен реверсивный контактор
• Не имеет встроенной защиты от перегрузок - обязательна установка внешнего теплового реле
• Катушка управления работает только от 36 В AC - нельзя подключать к 24 В DC или 220 В AC без преобразователя
• Максимальное сечение кабеля - 4 мм2; более толстые провода не поместятся в зажимы

Примеры использования

• Управление асинхронным двигателем 11 кВт на конвейере в пищевой промышленности
• Включение насоса в системе водоснабжения по сигналу от PLC
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры
• Коммутирование светового оборудования в производственных помещениях с использованием вспомогательного контакта для индикации

Практические советы

• При подключении кабелей затягивайте винты усилием 0,4–0,6 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите резьбу.
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность контакта.
• Если катушка управления питается от сети 220 В, обязательно установите понижающий трансформатор 220→36 В.
• Проверьте соответствие сечения кабеля и номинала автомата - для 25 А лучше выбрать автомат C25 или D25, в зависимости от характера нагрузки.
• При длительной эксплуатации в условиях высокой влажности регулярно осматривайте контакты на окисление - при необходимости очищайте мягкой щёткой.
