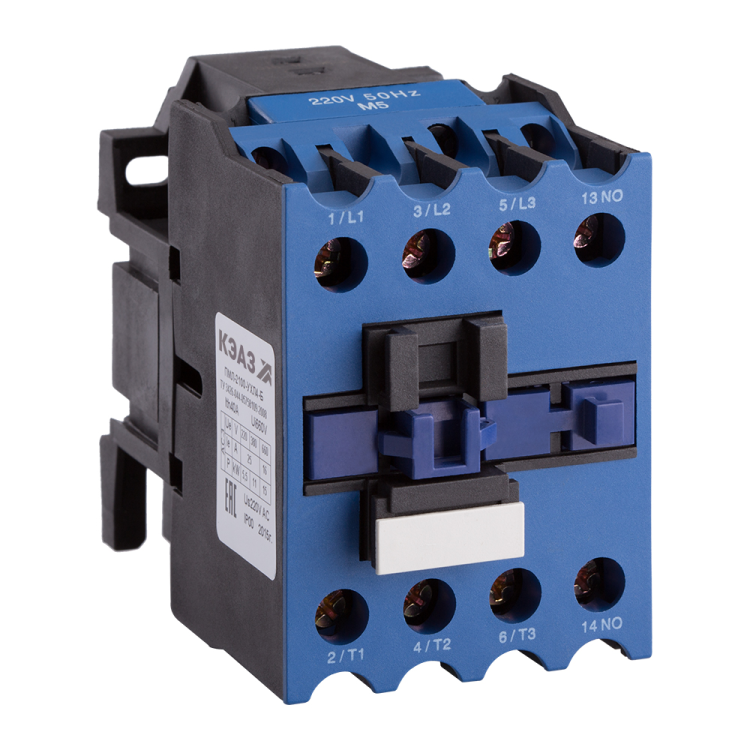

Контактор ПМЛ-2100 УХЛ4 Б 25А кат. 110В AC КЭАЗ 110569

Контактор ПМЛ-2100-25А-110В-УХЛ4-Б от КЭАЗ - это нереверсивный электромагнитный контактор с катушкой на 110 В переменного тока, рассчитанный на коммутацию нагрузки до 25 А. Подходит для управления двигателями, насосами, вентиляторами и другими устройствами, устанавливается на DIN-рейку. Артикул 110569.

Назначение и область применения

Контактор ПМЛ-2100-25А-110В-УХЛ4-Б предназначен для частого включения и отключения электрических цепей переменного тока. Он используется для запуска, остановки и защиты электродвигателей мощностью до 12,5 кВт. Применяется в системах управления: грузоподъёмниками, насосами, вентиляцией, тепловыми завесами, станками, системами АВР и освещением. Контактор не предназначен для реверса - для этого требуется два контактора или другая схема.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 110 В
• Номинальный ток: 25 А
• Количество полюсов: 3
• Количество главных контактов: 3 нормально замкнутых (3NO)
• Номинальная мощность двигателя: 12,5 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP00 - без защиты от прикосновений и внешних воздействий
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2100-25А-110В-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется фиксацией на рейке с помощью защёлки - достаточно плотно прижать корпус до щелчка. Для подключения проводов используйте винтовые зажимы: максимальное сечение - 4 мм2. Не допускается использование многожильных проводов без наконечников. Катушка управления работает только от сети 110 В переменного тока - подключение к постоянному току или другому напряжению повредит контактор.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP00 означает, что контактор не имеет корпусной защиты - он должен устанавливаться внутри распределительного щита или другого защищённого устройства. Нельзя использовать в открытых, сырых или пыльных местах без дополнительной оболочки. Серебряные напайки на контактах обеспечивают устойчивость к дуговым перегрузкам и снижают риск пригорания.

Преимущества

• Высокая механическая износостойкость благодаря серебряным контактам - срок службы увеличен при частых включениях
• Низкий уровень шума при работе - подходит для помещений с чувствительными условиями
• Гибкий монтаж: можно установить как на DIN-рейку, так и на монтажную плиту
• Климатическое исполнение УХЛ4 позволяет работать в неотапливаемых помещениях при температуре от −40C до +40C
• Поддерживается производителем КЭАЗ - доступны запчасти и сервис

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на 110 В AC
• IP00 требует обязательной установки в защищённом корпусе; нельзя использовать вне щита
• Нет встроенной защиты от перегрузок - необходимо использовать дополнительно автоматические выключатели или тепловые реле
• Не подходит для реверсирования двигателей - для этой задачи нужен реверсивный контактор или схема с двумя контактами
• Запрещено превышать сечение кабеля более 4 мм2 - это вызывает перегрев и выход из строя зажимов

Примеры использования

• Управление трехфазным асинхронным двигателем насоса воды в системе водоснабжения
• Включение вентилятора в системе кондиционирования
• Автоматический запуск тепловой завесы при открывании двери
• Коммутирующая роль в схеме АВР для резервного питания
• Управление светильниками в крупных торговых залах через PLC

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже кратковременное превышение 110 В может привести к её пробою
• Обязательно используйте наконечники на медных жилах при подключении - это предотвращает ослабление контакта после нескольких циклов
• При использовании в системах с высокой частотой включения (более 600 раз в час) рекомендуется проверять состояние контактов каждые 6–12 месяцев
• Для удобства обслуживания выбирайте место монтажа с доступом к клеммам - контактор не снимается с рейки для диагностики
• Если вам нужна защита выше IP00 - рассмотрите аналогичные модели серии ПМЛ с исполнением IP20, они отличаются только наличием пластикового кожуха
