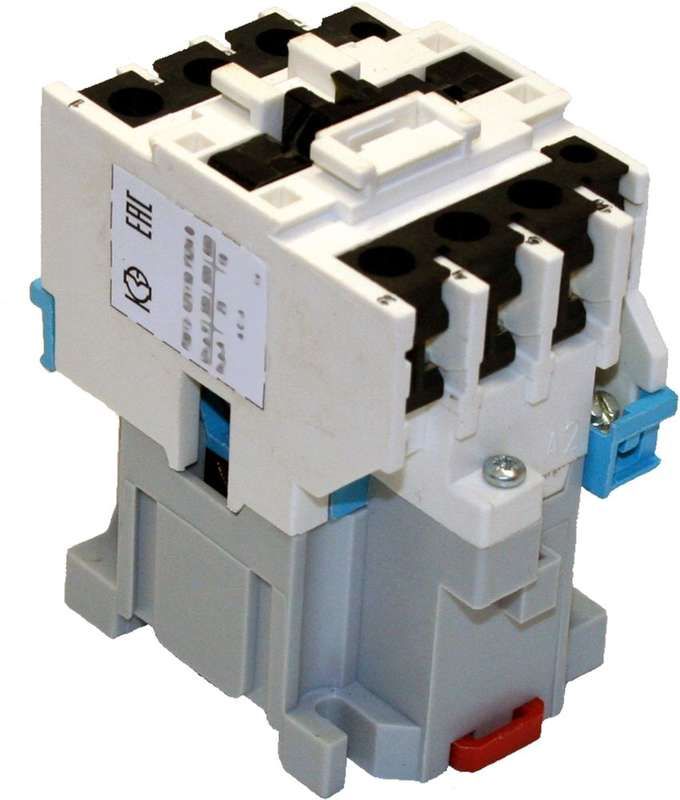

Контактор электромагнитный ПМ12-025150 УХЛ4 В, 110В, (1з) - 040150100ВВ110000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 25А категории 1НО от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Подходит для стационарных установок с питанием 110 В переменного тока, обеспечивает надёжную коммутацию нагрузки до 25 А и мощностью до 11 кВт. Артикулы: пм12-025150, 040150100вв110000010.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 25А предназначен для управления трёхфазными асинхронными двигателями в системах автоматизации. Он используется для удалённого запуска, остановки и защиты двигателей от длительной перегрузки и обрыва фазы. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ. Не подходит для реверсивных схем - только прямое включение.

Технические характеристики

• Напряжение управления: 110 В переменного тока
• Номинальный ток главных контактов: 25 А
• Тип тока: переменный (50/60 Гц)
• Количество главных контактов: 3 нормально открытых + 1 нормально закрытый
• Рассчитан на мощность двигателя до 11 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 25А монтируется исключительно на печатную плату. Его размеры и расположение выводов соответствуют стандартному формату для монтажа в распределительных щитах с PCB. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте посадочные отверстия и шаг выводов - несовместим с DIN-рейкой. Напряжение управления 110 В требует совпадения с источником питания - нельзя использовать с 220 В или постоянным током.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с классом безопасности I. Для защиты от импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно входу управления. Без него возможна преждевременная выход из строя катушки при коммутации индуктивных нагрузок.

Преимущества

• Высокая механическая износостойкость благодаря качественной сборке от КЗЭА
• Устойчивость к вибрациям и перепадам температуры в условиях УХЛ4
• Наличие вспомогательного контакта (1НЗ) позволяет реализовать сигнализацию состояния или блокировки
• Простая замена - модульная конструкция, доступная для сервисного обслуживания

Ограничения применения

• Не допускается использование вне герметичного корпуса - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Нельзя применять в реверсивных схемах - отсутствуют контакты для переключения фаз
• Не подходит для работы с постоянным током - катушка рассчитана только на переменный ток 110 В
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле при работе с двигателями выше 5 кВт
• Монтаж только на плату - невозможно установить на DIN-рейку

Примеры использования

• Автоматическая система подачи воды - управление насосом 7,5 кВт через PLC с сигналом 110 В
• Конвейерная линия - включение/выключение транспортера с помощью кнопочного пункта
• Оборудование для пищевой промышленности - контроль работы вентилятора в сушильной камере
• Система вентиляции в цеху - аварийное отключение при превышении температуры

Практические советы

• При использовании в условиях высокой влажности (УХЛ4) обязательно поместите контактор в герметичный шкаф с вентиляцией
• Подключайте силовые провода плотно - плохой контакт в винтовых зажимах вызывает нагрев и отказ
• Для продления срока службы катушки всегда устанавливайте ОПН - даже если он не указан в базовой комплектации
• Проверьте соответствие напряжения управления 110 В перед первым включением - неверное напряжение приведёт к сгоранию катушки
• При замене убедитесь, что новый экземпляр имеет те же артикулы: пм12-025150 или 040150100вв110000010 - отличия в контактах или монтаже могут нарушить работу системы
