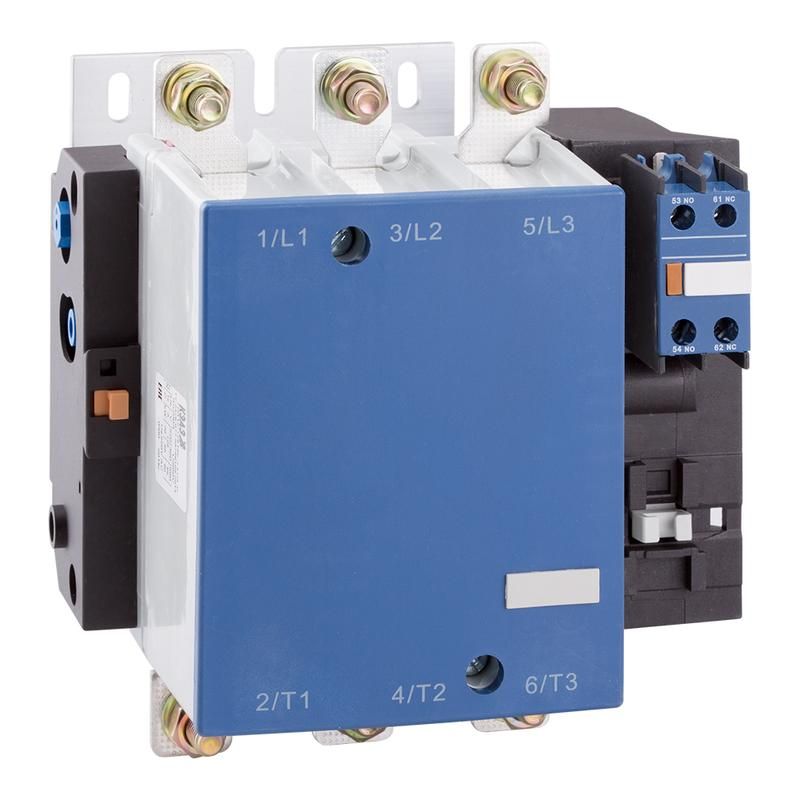

Контактор ПМ12-180100 УХЛ4 В 180А кат. 220В AC 2НО+2НЗ КЭАЗ 317591

Контактор ПМ12-180100 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей электродвигателей до 90 кВт. Этот контактный аппарат обеспечивает надёжное включение и выключение нагрузки при управлении через слабые сигналы, что делает его универсальным решением для промышленной автоматизации.

Назначение и область применения

Контактор ПМ12-180100 УХЛ4 В используется для удалённого управления электродвигателями переменного тока: запуск, остановка, реверс. Подходит для систем, где требуется частое переключение - например, в лифтах, кранах, насосах, вентиляторах, тепловых завесах, станках и системах АВР. Также применяется в цепях освещения при высоких токах.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 180 А
• Управляемая мощность двигателя: до 90 кВт
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, требует установки в защищённую среду
• Степень защиты: IP00 - без защиты от пыли и воды
• Способ подключения: винтовой зажим для силовых и управляющих цепей

Совместимость и монтаж

Контактор ПМ12-180100 УХЛ4 В монтируется на DIN-рейку или жестко фиксируется на плоской поверхности с помощью крепёжных отверстий. Для подключения используются винтовые зажимы - провода должны иметь зачищенную часть длиной 8–10 мм. Максимальное сечение медного провода - 50 мм2 для силовых контактов, 2,5 мм2 для управляющей катушки. Обязательно соблюдайте момент затяжки винтов - избыточное усилие повредит контакты, недостаточное вызовет нагрев и окисление.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Серия ПМ12 прошла испытания на механическую и электрическую износостойкость. Однако из-за степени защиты IP00 устройство нельзя использовать во влажных, пыльных или взрывоопасных зонах без дополнительной защиты в виде шкафа или кожуха.

Преимущества

• Высокая коммутационная способность - 180 А позволяет работать с крупными двигателями без внешних контакторов
• Чёткая структура вспомогательных контактов: два НО и два НЗ обеспечивают гибкость для схем управления, включая блокировки и сигнализацию
• Надёжные винтовые зажимы снижают риск ослабления соединений при вибрациях
• Совместим с другими изделиями серии ПМ12 - можно заменить аналогичным контактором без переделки схемы

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли, агрессивных сред - степень защиты IP00 исключает работу без корпуса
• Не подходит для частотного регулирования - работает только на постоянной частоте сети (50/60 Гц)
• Не рекомендован для работы с емкостными или светодиодными нагрузками - возможны броски тока при включении
• Требуется принудительное охлаждение при длительной работе на пределе (180 А) - перегрев может привести к отказу

Примеры использования

• Управление насосом 75 кВт в системе водоснабжения - катушка 220 В подключается к PLC, силовые контакты коммутируют двигатель
• Система АВР: один контакт ПМ12-180100 УХЛ4 В включает основной источник, второй - резервный; НЗ-контакты используются для блокировки одновременного включения
• Крановая установка: реверс осуществляется через пару контакторов - здесь ПМ12-180100 УХЛ4 В служит как основной и вспомогательный элемент

Практические советы

• Выбирая контактный аппарат, проверьте соответствие номинала катушки (220 В AC) вашей системе управления - неверное напряжение приведёт к выходу из строя
• При использовании в вибрационных средах (например, на станках) используйте контргайки или герметик на винтах
• Подключите вспомогательные контакты сразу после монтажа - они удобны для контроля состояния (индикация “включен” или “выключен”) и интерлоков
• Для долгой службы периодически проверяйте состояние контактов - при оплавлении или налёте оксидов замените или зачистите
• ПМ12-180100 УХЛ4 В - это компактный вариант для плотных щитов, но учтите свободное пространство вокруг него для теплоотвода
