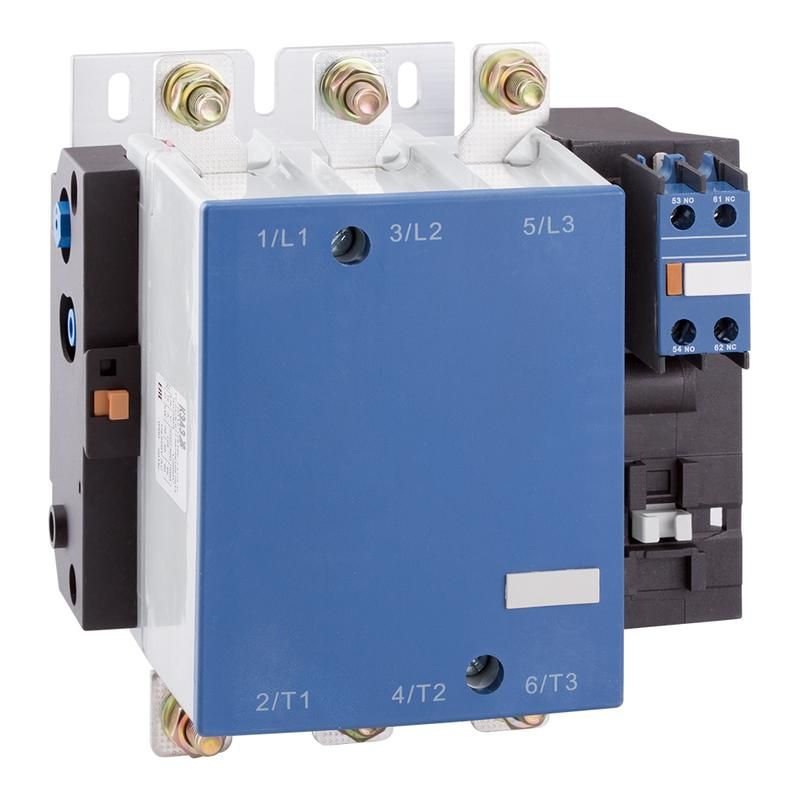

Контактор ПМ12-250100 УХЛ4 В 250А кат. 220В AC 2НО+2НЗ КЭАЗ 312381

Контактор ПМ12-250100 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей электродвигателей и других нагрузок переменного тока. Этот контактный аппарат используется в промышленной автоматике, где требуется надёжное включение и выключение больших токов. Артикул 312381 соответствует модели из серии ПМ12, рассчитанной на длительную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМ12-250100 УХЛ4 В применяется для удалённого управления электродвигателями переменного тока: запуск, остановка, реверс. Подходит для работы в системах автоматического ввода резерва (АВР), управления насосами, вентиляторами, кранами, лифтами, тепловыми завесами, печами и станками. Также может использоваться в цепях освещения при высоких токах.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 250 А
• Управляемая мощность двигателя: до 132 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-250100 УХЛ4 В устанавливается с помощью винтового крепления. Для монтажа необходима жёсткая основа - например, щитовая панель или DIN-рейка с подходящими крепёжными отверстиями. Главные силовые контакты подключаются через винтовые зажимы; рекомендуется использовать провода сечением не менее 50 мм2 для обеспечения надёжного контакта при 250 А. Управляющая катушка подключается к цепям управления 220 В AC. Обязательно соблюдайте полярность при подключении катушки - хотя она не имеет полярности, важно правильно распределить фазу и ноль для совместимости с устройствами управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серия ПМ12 прошла испытания на долговечность и термическую стойкость. Однако из-за степени защиты IP00 использование вне герметичных шкафов или в сырых средах недопустимо - риск поражения током и замыкания на металлические элементы. Все работы должны выполняться при отключенном питании.

Преимущества

• Высокий номинальный ток (250 А) позволяет управлять крупными электродвигателями без дополнительных промежуточных реле
• Чёткое разделение контактов: 2 НО и 2 НЗ обеспечивают гибкость в построении схем управления (например, реверсивные схемы)
• Надёжные винтовые зажимы снижают вероятность нагрева и окисления контактов
• Исполнение УХЛ4 гарантирует работоспособность при температурах от −40C до +40C и влажности до 98%

Ограничения применения

• Не допускается установка в открытом воздухе, в помещениях с высокой запылённостью или влажностью - степень защиты IP00 исключает любую внешнюю защиту
• Не предназначен для частого включения/выключения более 600 раз в час - это может снизить срок службы контактов
• Не работает с постоянным током - только переменный (AC)
• Не содержит встроенную защиту от перегрузки - необходимо применять отдельные тепловые реле или автоматические выключатели

Примеры использования

• Управление двигателем насоса в системе водоснабжения 132 кВт
• Реверсивное управление крановым мотором через кнопочную станцию
• Автоматический переход на резервный источник питания в АВР-панели
• Включение группы светильников большой мощности в промышленном цехе

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает медные жилы
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
• Для продления срока службы избегайте частых включений - лучше применять частотный преобразователь вместо многократного пуска
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или налёте дугового налета замените контактный узел
• Убедитесь, что напряжение на катушке точно 220 В +-10%. Отклонения снижают надёжность срабатывания
