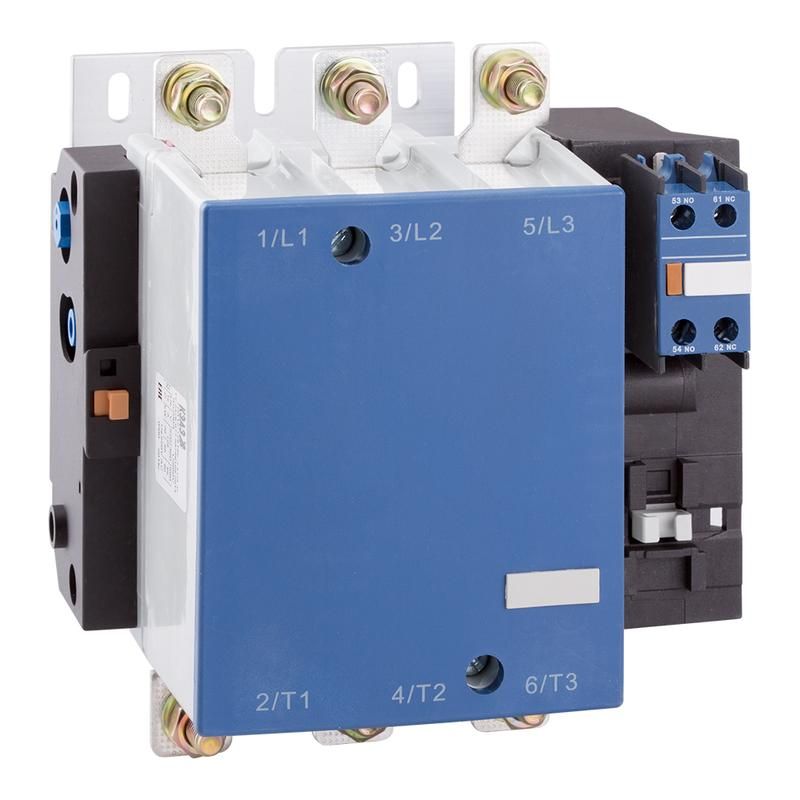

Контактор ПМ12-160100 УХЛ4 В 160А кат. 220В AC 1НО+1НЗ КЭАЗ 315219

Контактор ПМ12-160100 УХЛ4 В, 220В, (1з+1р) 160А - устройство для дистанционного включения и отключения силовых цепей переменного тока, предназначенное для управления электродвигателями до 75 кВт. Произведён КЭАЗ, артикул 315219, относится к серии ПМЛ и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Контактор ПМ12-160100 УХЛ4 В, 220В, (1з+1р) 160А используется для коммутации нагрузок в цепях переменного тока, особенно там, где требуется частое включение/выключение - например, в системах автоматизации, на конвейерах, насосных станциях, компрессорах и других устройствах с электродвигателями. Он управляет основной силовой цепью через слабый сигнал от кнопочного поста, термореле или контроллера.

Технические характеристики

• Напряжение питания катушки управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 160 А
• Род тока: Переменный (AC)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность управляемого двигателя: 75 кВт
• Исполнение: Открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в защищённом месте
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-160100 УХЛ4 В, 220В, (1з+1р) 160А совместим с любыми устройствами, выдающими сигнал 220 В AC на катушку управления. Для монтажа используйте винты M8 (диаметр отверстий под крепление - 8 мм). Подключите силовые провода к верхним и нижним контактам: фазы L1–L3 и T1–T3. Управляющая катушка подключается к A1–A2. Обязательно соблюдайте полярность при подключении - хотя для переменного тока она не имеет значения, важно сохранить целостность цепи управления. Максимальное сечение жил: 25 мм2 для силовых, 4 мм2 для управляющих.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в соответствии с классом коммутационной износостойкости AC-1 (для активных и индуктивных нагрузок без значительных перегрузок). Не предназначено для работы в взрывоопасных средах или местах с высокой запылённостью без внешней защиты.

Преимущества

• Высокая надёжность механических и электрических контактов благодаря исполнению КЭАЗ
• Чёткая коммутация даже при колебаниях напряжения +-10%
• Готовый набор контактов (3НО + 1НЗ) позволяет реализовать базовые схемы управления без дополнительных реле
• Простота замены и обслуживания - все элементы доступны без демонтажа всей системы

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли, агрессивных газов - степень защиты IP00 требует установки внутри шкафа или кожуха
• Не подходит для частого пуска двигателей с высоким моментом (например, дробилок, прессов) - возможна быстрая эрозия контактов
• Не рекомендован для работы при температуре ниже -40C или выше +60C - указано исполнение УХЛ4, что ограничивает рабочий диапазон
• Не предназначен для коммутации постоянного тока - катушка и контакты рассчитаны исключительно на переменный ток 220 В

Примеры использования

• Управление трёхфазным асинхронным двигателем 75 кВт на конвейере в пищевой промышленности
• Автоматическое включение насоса по сигналу от датчика уровня в бассейне
• Система реверса двигателя с использованием двух контакторов и одного НЗ-контакта для блокировки
• Циклический запуск вентилятора в HVAC-системе с применением таймера на 220 В

Практические советы

• Обязательно проверьте соответствие сечения кабеля и номинала автомата - для 160 А нужен минимум 50 мм2 медного провода и автомат на 200 А
• При установке в распределительный щит обеспечьте воздушный зазор вокруг контактора - он нагревается при длительной работе
• Если в вашей схеме есть частые пуски, добавьте RC-цепочку или варистор на контакты для снижения дугового износа
• Для удобства обслуживания используйте пробочные переходники на винтовые зажимы - они позволяют отключить питание без откручивания проводов
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление вызывает перегрев и выход из строя
