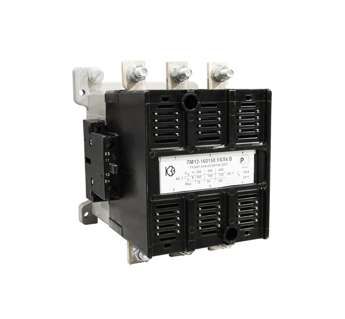

Контактор электромагнитный УХЛ4 220В AC 160А катушка 220В AC (ПМА 6102) предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 80 кВт. Этот аппарат используется в стационарных системах управления, где требуется надёжное коммутирование больших токов при переменном напряжении 220 В. Бренд КЗЭА и артикул ПМА 6102 указывают на серийную продукцию, соответствующую промышленным требованиям.

Назначение и область применения

Контактор электромагнитный УХЛ4 220В AC 160А катушка 220В AC (ПМА 6102) применяется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и, при использовании в составе реверсивной схемы - реверсирование. Подходит для работы в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках. Напряжение сети - до 660 В, частота 50/60 Гц. Контактор не имеет функции тепловой защиты - её необходимо реализовать отдельно через реле перегрузки.

Технические характеристики

• Номинальный ток: 160 А - способен коммутировать нагрузки до 80 кВт при 380 В
• Напряжение катушки: 220 В AC - требует именно такого напряжения для срабатывания; не работает от постоянного тока
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - подходят для управления цепями сигнализации, блокировок, самоблокировки
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности, в условиях умеренного климата с возможностью запыления
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды; требует установки в корпусе или щите
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату с помощью винтовых зажимов, не предусматривает штыревые соединения
• Тип подключения: винтовое - провода затягиваются гайками, требуют регулярной проверки момента затяжки

Совместимость и монтаж

Контактор ПМА 6102 совместим с любыми устройствами, использующими стандартные винтовые клеммы и работающими на 220 В AC. Монтируется исключительно на монтажную плату - не подходит для установки на DIN-рейку без адаптера. Для подключения силовых цепей рекомендуется использовать медные жилы сечением 16–35 мм2. Вспомогательные контакты можно расширить с помощью дополнительных модулей, если они доступны для этой модели. Обязательно соблюдайте полярность при подключении катушки - хотя она не чувствительна к полярности, неправильное подключение может повредить цепь управления.

Безопасность и стандарты

Контактор электромагнитный УХЛ4 220В AC 160А катушка 220В AC (ПМА 6102) соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие внутренней защиты от перегрузки требует обязательной установки теплового реле или автоматического выключателя с тепловой защитой последовательно с двигателем. Для предотвращения пробоя катушки при отключении рекомендуется применять ограничитель перенапряжения (ОПН) параллельно катушке - особенно в сетях с высокой индуктивной нагрузкой.

Преимущества

• Высокая коммутационная способность - 160 А позволяет управлять мощными двигателями без необходимости в сложных схемах
• Надёжная механическая конструкция - контакты выполнены из сплавов, устойчивых к дуговому износу
• Универсальное исполнение УХЛ4 - подходит для использования в неотапливаемых помещениях, на объектах с перепадами температур
• Чёткая схема контактов - два НО и два НЗ позволяют легко реализовать блокировки и сигналы состояния

Ограничения применения

• Не предназначен для частотного регулирования - нельзя использовать с частотниками без дополнительных фильтров
• IP20 не допускает установку вне герметичных корпусов - не подходит для улицы, сырых помещений, цехов с брызгами
• Отсутствует встроенная защита от перегрузки - обязательно нужен внешний термореле
• Не реверсивный - для изменения направления вращения двигателя требуется два контактора и блокировка взаимной блокировки
• Подходит только для переменного тока - не работает от постоянного напряжения

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню воды
• Контроль конвейера на пищевом производстве - автономный пуск после сброса аварии
• Включение вентилятора в HVAC-системе - управление по таймеру или датчику температуры
• Автоматизация станка с ЧПУ - команды от контроллера через вспомогательные контакты

Практические советы

• Проверяйте момент затяжки винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• При установке в щиток оставьте минимум 50 мм свободного пространства вокруг контактора для теплоотвода
• Для длительной работы при максимальной нагрузке (160 А) используйте кабель с запасом по сечению - лучше 35 мм2, чем 25 мм2
• Обязательно подключите ОПН к катушке - даже если он не указан в базовой комплектации, он продлит срок службы аппарата
• Не используйте этот контактор для управления светодиодными нагрузками или маломощной электроникой - он создан только для индуктивных нагрузок
