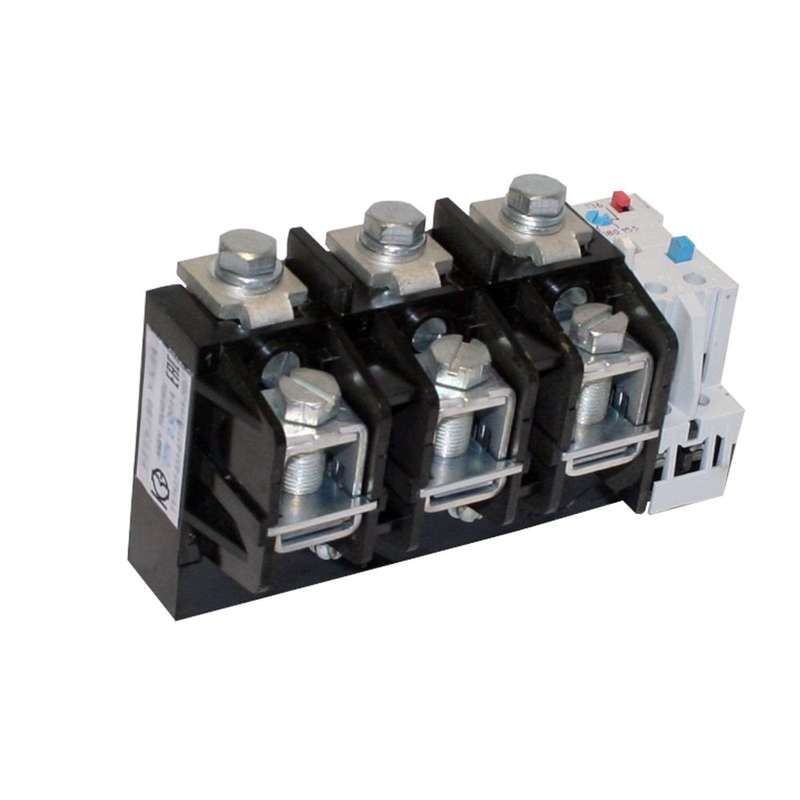

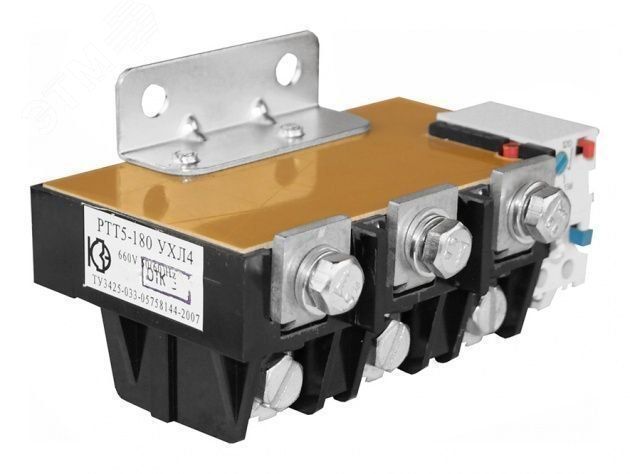

Реле электротепловое токовое РТТ5-180-1802 УХЛ4.ИУ - РТТ5-180-180 180А 180..180А 1р+1з инд.устан. КашинЗЭА 170180200В1000000000

Реле электротепловое токовое РТТ5-180-1802 УХЛ4.ИУ - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Бренд КЗЭА г.Кашин обеспечивает надёжную работу этого реле в промышленных условиях, особенно там, где важна стабильность работы оборудования. Артикул РТТ5-180-1802 УХЛ4.ИУ указывает на конкретную модификацию с номинальным током 160 А.

Назначение и область применения

Реле электротепловое токовое РТТ5-180-1802 УХЛ4.ИУ защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключается. Применяется в системах управления электроприводами, работающих от сети переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляторов и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания;
• Номинальное напряжение: 660 В переменного тока / 440 В постоянного тока - предельная величина напряжения в цепи управления;
• Количество полюсов: 3 - соответствует трёхфазной сети, каждый полюс контролирует свою фазу;
• Количество контактов: 4 - 1 нормально замкнутый (нз) + 1 нормально разомкнутый (нр) контакт для сигнализации и управления; остальные два - вспомогательные, используются в схемах автоматики;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет 1–20 секунд, что соответствует классу тепловой защиты по ГОСТ Р МЭК 60947-4-1;
• Способ монтажа: встраиваемый - устанавливается внутрь распределительного шкафа или пульта управления;
• Тип присоединения: винтовое - провода крепятся болтами, требуют затяжки с усилием, указанном в инструкции.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-180-1802 УХЛ4.ИУ совместимо с контакторами и пускателями серий ПМЛ, ПМА, ПМ12, а также с другими устройствами, использующими винтовые зажимы. Для монтажа требуется свободное место в щите минимум 70×70 мм. Напрямую не подключается к силовым цепям - используется в цепях управления после контактора. Перед установкой проверьте соответствие номинального тока реле и тока нагрузки двигателя. Не допускается установка рядом с источниками сильного нагрева - влияет на точность срабатывания.

Безопасность и стандарты

Реле электротепловое токовое РТТ5-180-1802 УХЛ4.ИУ соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 15150. Конструкция исключает самопроизвольное срабатывание при вибрациях. Имеет механический индикатор сработавшего состояния - позволяет визуально определить причину отключения. Обеспечивает безопасность при работе в помещениях с уровнем загрязнения 2 (по IEC 60664-1).

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с классом 20 - меньше ложных срабатываний;
• Автоматический и ручной режим восстановления - можно выбрать тип сброса в зависимости от условий эксплуатации;
• Стабильная работа в широком диапазоне температур - идеально для холодных цехов и открытых площадок;
• Простая диагностика - наличие индикатора срабатывания снижает время ремонта;
• Надёжное винтовое соединение - не требует специальных инструментов, легко обслуживается.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные;
• Не работает при импульсных перегрузках (например, при пуске двигателя); для этого нужны устройства с выдержкой времени или электронные пускатели;
• Не рекомендуется использовать в средах с высокой концентрацией масла, химических паров или агрессивных газов - риск окисления контактов;
• Не подлежит регулированию тока срабатывания - выбирать нужно по номинальному значению 160 А, ближайшему к току двигателя;
• Не имеет функции защиты от короткого замыкания - обязательно применять вместе с предохранителем или автоматическим выключателем.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах;
• Контроль тока в вентиляционных установках крупных объектов;
• Подключение в составе пусковых комплексов для станков ЧПУ;
• Интеграция в системы управления лифтами и эскалаторами (при соблюдении требований по классу защиты).

Практические советы

• Выбирая реле, сравнивайте номинальный ток двигателя с током реле - лучше взять реле с током чуть выше, чем ниже (например, двигатель 150 А - подходит РТТ5-180-1802 УХЛ4.ИУ);
• При монтаже плотно затягивайте винты - слабый контакт вызывает нагрев и ложное срабатывание;
• После срабатывания дождитесь полного остывания реле перед повторным включением - обычно 5–15 минут;
• Проверяйте состояние контактов каждые 6 месяцев - особенно в пыльных или влажных помещениях;
• Не устанавливайте рядом с мощными преобразователями частоты - помехи могут влиять на чувствительность термического элемента.
