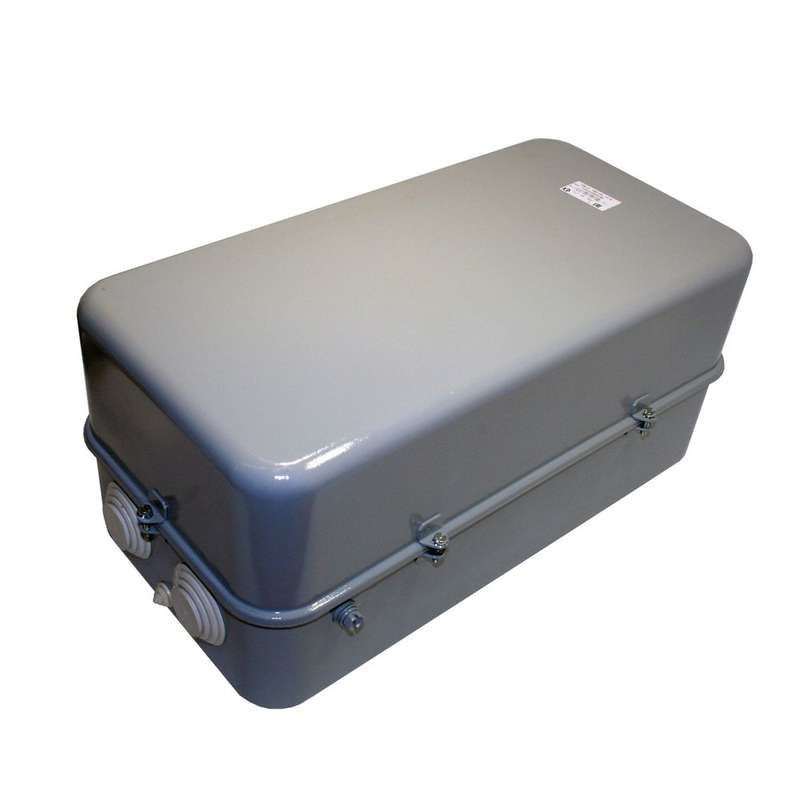

Контактор электромагнитный ПМ12-160140 У3 В, 380В - 072140222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В, 380В AC, 145А, катушка 380В, категория ПМА 6112 - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 75 кВт. Произведён компанией КЗЭА, артикулы 072140222вв380000000 и пм12-160140. Подходит для стационарных систем управления, где требуется надёжное коммутирование силовой нагрузки.

Назначение и область применения

Контактор электромагнитный У3 В, 380В AC, 145А, катушка 380В, категория ПМА 6112 предназначен для удалённого запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленных установках: на конвейерах, насосах, вентиляторах, компрессорах и других устройствах с постоянной нагрузкой. Не предназначен для частого реверса - конструкция нереверсивная.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 145 А - способен коммутировать нагрузку до 75 кВт
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации и блокировок
• Степень защиты: IP40 - защищает от твёрдых частиц больше 1 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в корпусе
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в условиях умеренного климата

Совместимость и монтаж

Контактор электромагнитный У3 В, 380В AC, 145А, катушка 380В, категория ПМА 6112 монтируется исключительно на монтажную плату. Не имеет DIN-рейки - нельзя установить на стандартную рейку. Подключение силовых цепей - винтовое, требует затяжки моментом 1,5–2,0 Нм. Катушка управления рассчитана только на 380 В - подача 220 В не вызовет срабатывания. Для подключения вспомогательных контактов используйте провода сечением 0,5–2,5 мм2.

Безопасность и стандарты

Производитель указывает соответствие требованиям к контактным аппаратам для промышленного оборудования. Сертифицирован в рамках системы качества КЗЭА. Соответствует ГОСТ Р МЭК 60947-4-1. Не имеет встроенной тепловой защиты - для защиты двигателя от перегрузок и обрыва фазы необходим внешний тепловое реле.

Преимущества

• Высокий рабочий ток (145 А) позволяет управлять крупными двигателями без дополнительных промежуточных устройств
• Чёткая механическая блокировка - предотвращает самопроизвольное отключение при вибрациях
• Наличие двух НО и двух НЗ контактов даёт гибкость в построении схем управления и аварийной сигнализации
• Климатическое исполнение У3 обеспечивает работу в холодных помещениях без обогрева

Ограничения применения

• Не подходит для частого реверсирования - конструкция нереверсивная; для реверса нужен другой тип аппарата
• Защита IP40 не допускает использование во влажных средах, на улице или в местах с брызгами воды
• Требуется внешнее устройство для защиты от перегрузок - само устройство не содержит теплового реле
• Не совместим с сетями 220 В - катушка не сработает при меньшем напряжении
• Монтаж только на плату - невозможна установка на DIN-рейку

Примеры использования

• Управление насосом в системе водоснабжения завода
• Включение вентилятора охлаждения в печи термообработки
• Коммутация конвейерной ленты на пищевом производстве
• Автоматический пуск компрессора в воздушной системе

Практические советы

• Обязательно проверьте напряжение на катушке перед первым включением - неверное питание повредит обмотку
• При использовании в цепях с высокими импульсными помехами установите ограничитель перенапряжения (ОПН) параллельно катушке
• При монтаже на плату соблюдайте расстояние между контактами - не допускайте попадания металлической стружки или опилок
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление соединений вызывает нагрев и выход из строя
• Для контроля состояния контакта используйте вспомогательные НЗ/НО - можно подключить индикатор работы
