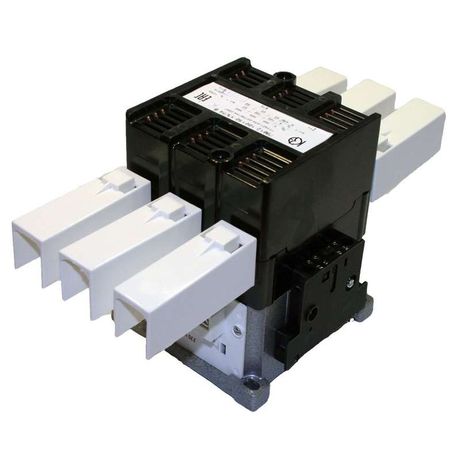

Контактор электромагнитный ПМ12-125150 УХЛ4 В 380В - 070150220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В, 125А - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 55 кВт. Бренд КЗЭА, артикул 070150220вв380000000 обеспечивает надёжную коммутацию в промышленных системах управления.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В, 125А предназначен для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных установках: на конвейерах, насосах, вентиляторах, станках. Подходит для пуска, остановки и работы в режиме постоянной нагрузки. Не предназначен для реверса - конструкция нереверсивная.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 125 А
• Номинальная мощность управляемого двигателя: 55 кВт
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищает от предметов больше 12 мм, не защищён от воды и пыли
• Способ подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В, 125А монтируется на DIN-рейку или жесткую металлическую плату. Для подключения используйте провода сечением до 25 мм2. Винтовые зажимы требуют регулярной проверки затяжки - особенно после первых нескольких включений. Обязательно соблюдайте расстояние между контактами и другими элементами - IP20 не предполагает защиты от бокового доступа.

Безопасность и стандарты

Контактор соответствует требованиям к промышленному оборудованию для сетей 50/60 Гц и напряжением до 690 В. Работает в рамках ГОСТ Р 50030.4.1. Не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз требуется внешнее реле перегрузки. Для снижения импульсных помех рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке.

Преимущества

• Высокая коммутационная способность - 125 А позволяет управлять крупными двигателями без перегрева
• Чёткая структура вспомогательных контактов: два НО и два НЗ позволяют реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на объектах с высокой влажностью
• Простая механическая конструкция - минимум точек отказа, долгий срок службы при правильном монтаже

Ограничения применения

• Не подходит для реверсивных схем - отсутствует функция переключения направления вращения
• Защита IP20 исключает использование во влажных, запылённых средах без корпуса
• Требуется внешняя защита от перегрузок и обрыва фаз - сам по себе не является пускателем с термореле
• Подключение только через винты - несовместим с быстроразъёмными соединениями
• Не рассчитан на частые включения/выключения более 600 раз в час - возможен износ контактов

Примеры использования

• Управление насосом в системе водоснабжения завода
• Включение вентилятора охлаждения в цехе
• Автоматический пуск конвейера на пищевом производстве
• Коммутирующий элемент в пульте управления станком с ЧПУ

Практические советы

• Проверьте соответствие напряжения катушки (380 В) - неверное питание вызывает перегрев или отказ срабатывания
• При использовании в схемах с частыми включениями - контролируйте нагрев контактов; при повышении температуры выше 60 C - проверьте плотность соединений
• Для продления срока службы контактов - применяйте ОПН на катушке, особенно при работе с индуктивными нагрузками
• При монтаже на плату - убедитесь, что отверстия совпадают с посадочными местами; не допускайте перекоса устройства
• Артикулы 070150220вв380000000 и пм12-125150 - это один и тот же продукт от КЗЭА. Уточняйте номер при заказе.
