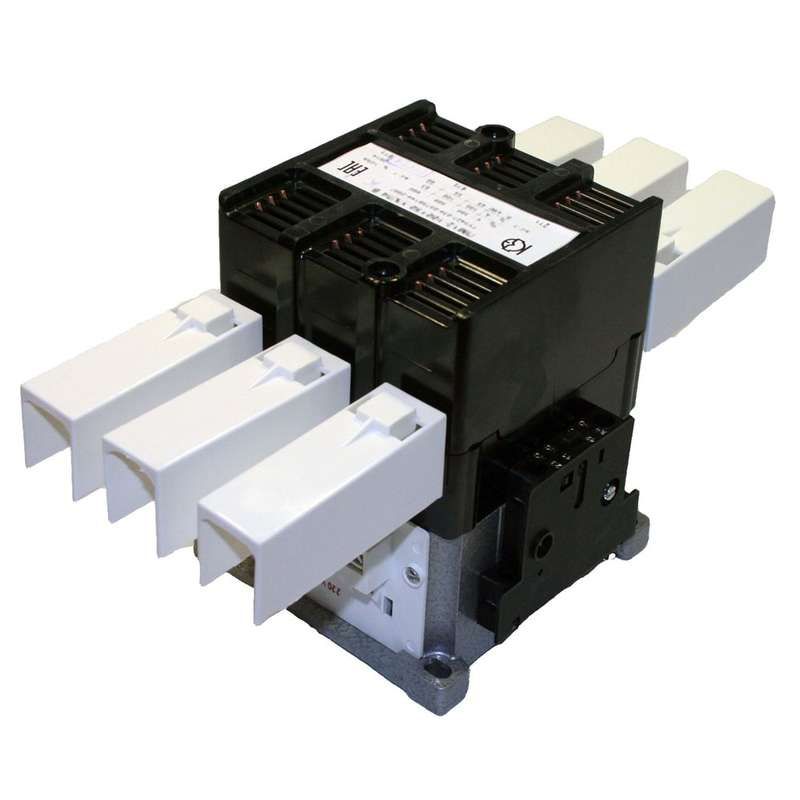

Контактор электромагнитный ПМ12-125150 УХЛ4 В 220В - 070150220ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В, 125А, артикулы 070150220вв220000000 и пм12-125150, предназначен для дистанционного включения и отключения нагрузки в цепях переменного тока, особенно в системах управления электродвигателями. Бренд КЗЭА г.Кашин обеспечивает надёжную работу аппарата в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В, 125А используется для коммутации силовых цепей с током до 125 А. Применяется в стационарных установках для запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в системах автоматизации: конвейеры, насосы, вентиляторы, компрессоры, станки. Контактор не выполняет функцию тепловой защиты - её необходимо обеспечить внешними устройствами, такими как тепловые реле.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 125 А
• Род тока: переменный (AC), частота 50–60 Гц
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальная мощность двигателя: до 60 кВт
• Исполнение: нереверсивное - не поддерживает реверс через внутреннюю схему
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в защищённом корпусе

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В, 125А монтируется на монтажную плату с помощью крепёжных отверстий. Для правильной установки проверьте соответствие размеров посадочного места. Главные контакты рассчитаны на подключение медных проводников сечением до 35 мм2. Вспомогательные контакты подходят для слаботочных цепей управления (до 10 А). Обязательно используйте отдельные клеммы для подключения катушки и силовых цепей. Не допускается монтаж в открытом виде - из-за IP00 требуется герметичный шкаф или кожух.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Рекомендуется применять ограничитель перенапряжения (ОПН) параллельно катушке для защиты от импульсов при отключении, особенно при использовании с реле или PLC. Отсутствие степени защиты IP00 делает аппарат опасным при доступе к токоведущим частям - работа возможна только после отключения энергии и в защищённой среде.

Преимущества

• Высокая коммутационная способность - выдерживает до 125 А постоянного тока в рабочем режиме
• Чёткая структура вспомогательных контактов: два НО и два НЗ позволяют реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 гарантирует работоспособность в холодных и влажных помещениях (например, на открытых площадках, в цехах с высокой влажностью)
• Винтовое подключение обеспечивает надёжный контакт даже при длительной эксплуатации

Ограничения применения

• Не подходит для реверсивных схем - для этого нужен двойной контактор или пускатель
• IP00 исключает использование вне электрошкафа - нельзя устанавливать в сырых, пыльных или открытых местах
• Не имеет встроенной тепловой защиты - обязательно использовать внешнее реле перегрузки
• Подходит только для переменного тока - не применяется в цепях постоянного тока
• Максимальная мощность двигателя - 60 кВт; превышение может вызвать перегрев и выход из строя

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/остановка по сигналу контроллера
• Система вентиляции в цеху - управление крупным вентилятором 55 кВт
• Гидравлический насос в машиностроительном участке - пуск по таймеру с аварийной остановкой
• Схема управления компрессором с сигнализацией состояния через вспомогательные контакты

Практические советы

• При монтаже на плату соблюдайте расстояние между контактами - не допускайте бокового давления на корпус
• Для продления срока службы катушки подключите ОПН (ограничитель перенапряжений) прямо на выводы катушки
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление соединений вызывает нагрев и отказ
• Выбирайте провода с достаточным сечением: для 125 А минимум 35 мм2 меди
• Если нужен реверс - используйте два таких контактора в связке с блокировкой
• Не забудьте про термозащиту - установите тепловое реле перед контактором
