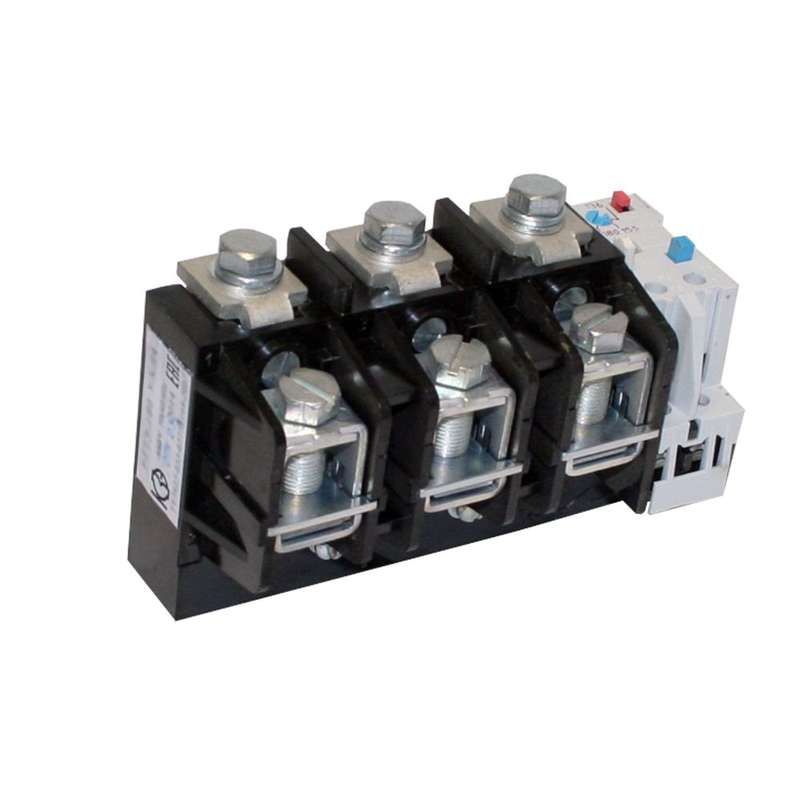

Реле электротепловое токовое РТТ5-125-1002 У3.ИУ Кашин 160100202В1000000000 КашинЗЭА РТТ5-125-100 87А 74..100

Реле электротепловое токовое РТТ5-125-1002 У3.ИУ от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрева и обрыва фазы. Надёжная работа при нагрузке до 87 А делает его популярным решением в промышленной автоматике.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-1002 У3.ИУ защищает трёхфазные электродвигатели с короткозамкнутым ротором от длительных перегрузок и обрыва одной из фаз. Это предотвращает повреждение обмоток двигателя из-за перегрева. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 87 А - регулируемый порог срабатывания, соответствует классу 10 (время срабатывания при 7,2×Iн - 2–10 сек)
• Число полюсов: 3 - защита всех трёх фаз одновременно
• Максимальное рабочее напряжение: 660 В переменного тока - совместимо с сетями 380/660 В
• Количество контактов: 4 - два нормально замкнутых (НО) и два нормально открытых (НА) для сигнализации и отключения цепи
• Род тока: переменный - работает только в AC-сетях
• Климатическое исполнение: У3 - допустимо использование в помещениях с умеренным климатом, температурой от −10C до +40C
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или поверхность панели через крепления
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 25 мм2
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса двигателя
• Класс выпуска: 10 - время срабатывания при семикратном превышении тока составляет 2–10 минут

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-1002 У3.ИУ рассчитано для установки на шины или панели комплектных устройств. Совместимо с пускателями серий ПМА и ПМ12 - можно использовать в составе готовых модульных решений. Монтировать следует на вертикальную плоскость, обеспечить доступ к кнопкам тестирования и сброса. Подключение проводов выполняется через винтовые зажимы; затяжка должна быть достаточной, чтобы исключить нагрев на контактных площадках.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1. Соответствует нормам безопасности для электрооборудования в условиях промышленных предприятий. Отсутствие взрывозащиты и IP-классификации требует установки внутри закрытых щитов.

Преимущества

• Высокая точность срабатывания благодаря термобимetalлической системе - минимизация ложных срабатываний
• Автоматический и ручной сброс - удобство обслуживания после аварии
• Стабильная работа при колебаниях сети - не зависит от частоты
• Функциональная совместимость с распространёнными пускателями - снижает сложность сборки щита
• Простая диагностика - наличие механической индикации состояния (три положения: “работает”, “сработал”, “выключен”)

Ограничения применения

• Не применяется для однофазных двигателей - требуется три фазы для корректной работы
• Не подходит для сред с высокой запылённостью или повышенной влажностью - исполнение У3 не предусматривает герметичности
• Не используется в системах с частотным управлением - чувствителен к форме тока, не реагирует на импульсы ШИМ
• Не рекомендовано применение вне помещений - отсутствует защита от осадков и прямого UV-излучения
• Не имеет функции самокалибровки - периодически необходимо проверять настройку тока срабатывания

Примеры использования

• Защита двигателя питательного насоса на водоочистной станции
• Обеспечение безопасной работы конвейера на пищевом производстве
• Поддержание работоспособности воздушного компрессора в мастерской
• Система защиты вентилятора печи в металлургическом цехе

Практические советы

• Выбирая РТТ5-125-1002 У3.ИУ, убедитесь, что номинальный ток двигателя попадает в диапазон 74–100 А - именно этот интервал покрывает данная модель
• При установке рядом с другими тепловыми элементами соблюдайте минимальный зазор 10 мм - избежите влияния внешнего нагрева
• Проверьте соответствие сечения провода и зажима - максимальное сечение 25 мм2, меньшие значения увеличат риск перегрева
• После каждого срабатывания выполните ручной сброс перед включением - автоматический сброс возможен только при остывании биметалла
• Для контроля тока используйте клещевой амперметр - задаваемый ток должен точно соответствовать рабочему значению двигателя
• Не смешивайте с реле других серий - даже аналогичные модели могут иметь отличную временную характеристику
