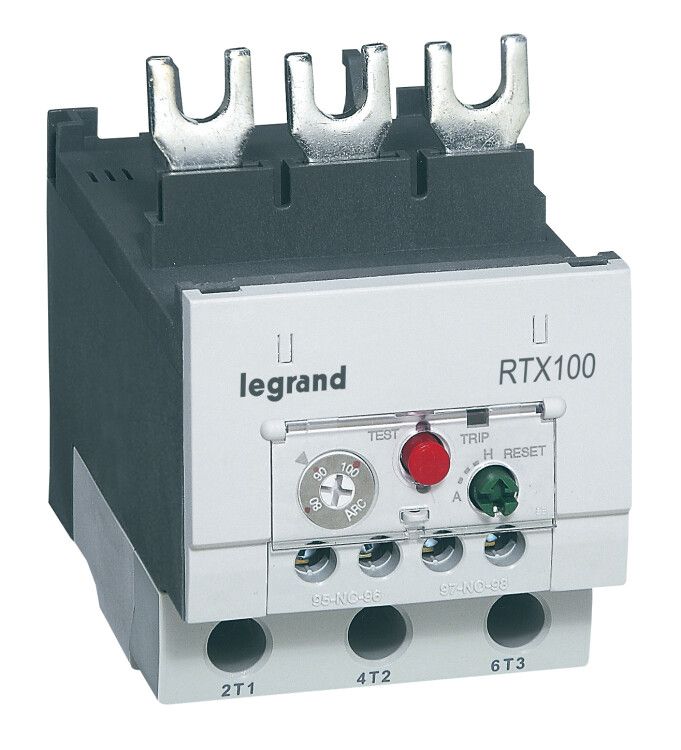

Реле тепловое RTX3 100 с дифференциальной защитой 63...85A - 416749 Legrand

Реле тепловое RTX3 100 с дифференциальной защитой 63–85 А для CTX3 100 - это защищённое термическое устройство, предназначенное для автоматического отключения трёхфазных двигателей при перегрузках и обрыве фазы. Привязано к контактному ряду CTX3, обеспечивает совместную работу с другими элементами серии Legrand Euro.

Назначение и область применения

RTX3 100 используется для защиты электродвигателей от длительных перегрузок и внезапного обрыва одной из фаз. Подходит для установки на двигатели мощностью, соответствующей токовым диапазонам 63–85 А. Часто применяется в системах управления насосами, компрессорами, конвейерами, вентиляционными установками и другим промышленным оборудованием, где важна надёжная защита от аварийных режимов работы.

Технические характеристики

• Тип устройства: Электротепловое реле с дифференциальной защитой (защита от обрыва фазы)
• Номинальный ток: 63–85 А - регулируемый диапазон, позволяет точно адаптировать порог срабатывания под нагрузку двигателя
• Число полюсов: 3 - работает в трехфазных сетях
• Максимальное рабочее напряжение: 690 В - допустимо применение в высоковольтных промышленных цепях
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния отключения
• Класс защиты: Класс 10 - время срабатывания при 7,2×Iн составляет 4–10 секунд, что соответствует требованиям IEC 60947-4-1 для защиты двигателей средней инерции
• Подключение: Винтовые зажимы - обеспечивают прочное и долговечное соединение проводов
• Монтаж: Непосредственно на контакторы серии CTX3 - не требует дополнительных кронштейнов или платформ

Совместимость и монтаж

RTX3 100 проектировалось исключительно для установки на контакторы CTX3 100. Механизмы имеют стандартизированную посадочную площадку - реле просто щёлкается на направляющие шины контактора. Для других моделей контакторов (например, CTX2 или сторонних брендов) использование невозможно. Установка выполняется после монтажа самого контактора; перед подачей питания убедитесь, что все винтовые зажимы плотно затянуты моментом до 0,5 Нм - переусиливать нельзя, чтобы не повредить корпус.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицировано для применения в условиях промышленной электроустановки класса IP20. Защита от обрыва фазы реализована внутри механизма - внешние датчики не нужны.

Преимущества

• Интеграция с контактной группой CTX3 снижает количество точек соединений и риск плохого контакта
• Дифференциальная защита предотвращает выход двигателя из строя при работе на двух фазах - частая причина отказов в промышленности
• Высокая механическая износостойкость - рассчитано на более чем 1 млн операций включения/выключения
• Стандартный класс защиты 10 обеспечивает баланс между чувствительностью и помехоустойчивостью
• Легко заменяемое - можно вынуть и заменить без демонтажа всего контактора

Ограничения применения

• Не предназначено для однофазных или постоянных токов - только переменный ток 50/60 Гц
• Не работает при температуре ниже –25 C и выше +60 C окружающей среды
• Не рекомендовано использовать в местах с повышенной вибрацией свыше 1g без дополнительной амортизации
• Не имеет функции самоблокировки - требуется внешний контур управления для повторного запуска после отключения
• Не поддерживается установка на вертикальные поверхности под углом менее 15° - возможны изменения времени срабатывания

Примеры использования

• Защита двигателя воздушного компрессора 5,5 кВт в цеху
• Автоматическая остановка конвейера при потере фазы в сети
• Обеспечение безопасности насосной группы в системе водообеспечения
• Комплексная система управления на основе контактора CTX3 100 и реле RTX3 100 с сигналом на пульт

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 63–85 А - используйте тестовый клещевой амперметр
• Настройка тока срабатывания осуществляется поворотом регулятора на лицевой панели - ориентируйтесь по шкалам, указанным рядом с кнопкой
• При использовании в условиях высоких температур (более 40 C) выбирайте реле с запасом по току - нагрев увеличивает чувствительность
• Проверяйте состояние контактов через год эксплуатации - особенно если двигатель часто запускался под нагрузкой
• Артикул 416749 всегда заказывается вместе с подходящим контактором CTX3 100 - они работают как единый комплекс
