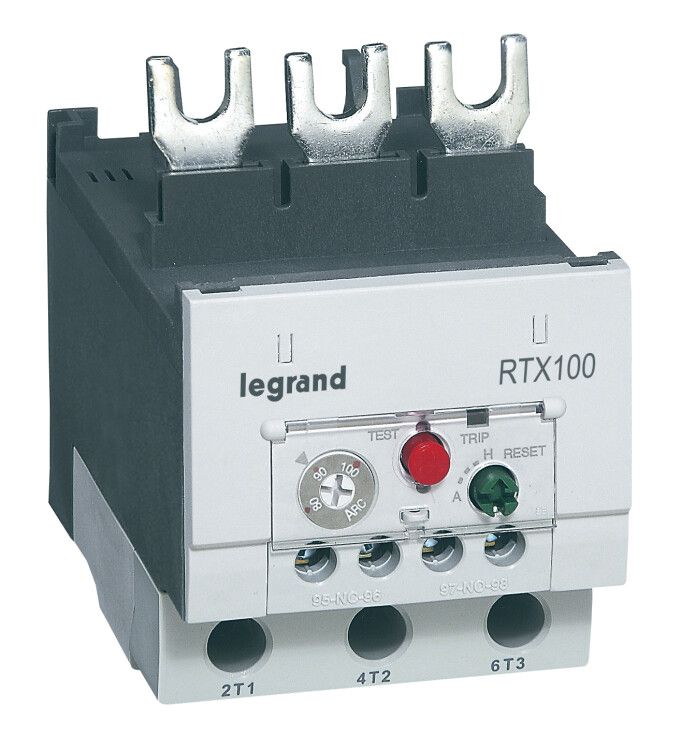

Реле тепловое 63-85A для контакторов CTX3 3P 100 - 416729 Legrand

Тепловое реле 63-85A для контакторов CTX3 3P - это защитное устройство, предназначенное для отключения электродвигателя при перегрузке или обрыве фазы. Разработано совместно с контактными аппаратами серии CTX3, обеспечивает точную и долговечную работу в промышленных системах управления. Артикул 416729 соответствует модели от Legrand, подходящей для установки на контакторы CTX3.

Назначение и область применения

Тепловое реле 63-85A для контакторов CTX3 3P защищает электродвигатели от повреждений, вызванных длительным превышением допустимого тока. Подходит для использования в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах и станках с асинхронными двигателями. Устанавливается исключительно на контакторы серии CTX3, образуя единый модуль защиты.

Технические характеристики

• Номинальный ток: 63–85 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя;
• Количество полюсов: 3 - контроль трёхфазной сети, отключение при перегрузке любой из фаз;
• Количество контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует требованиям к защите двигателей средней инерционности;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Частота: 50/60 Гц - работает в любых стандартах частоты;
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов;
• Механическая износостойкость: 12 млн циклов - срок службы устройства при многократных операциях включения/выключения;
• Коммутационная износостойкость: 1 млн циклов - устойчивость контактов к коммутации нагрузки.

Совместимость и монтаж

Тепловое реле 63-85A для контакторов CTX3 3P предназначено исключительно для установки на контакторы серии CTX3. Монтаж осуществляется путём защёлкивания на направляющие шины контактора - никаких дополнительных креплений не требуется. Соединение с силовой цепью выполняется через винтовые зажимы, доступные с лицевой стороны. Для правильной работы необходимо соблюдать соответствие номинала тока реле и двигателя. Не совместимо с другими сериями контакторов, даже аналогичными по габаритам.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не рассчитано на воздействие воды или пыли - требует установки внутри распределительных щитов. Наличие класса защиты 10 гарантирует селективность срабатывания, минимизируя ложные отключения.

Преимущества

• Высокая механическая и электрическая износостойкость - увеличенный срок службы в условиях частых пусков;
• Интеграция с контактами CTX3 - снижает количество соединений, уменьшает риск ошибок монтажа;
• Стандартный набор контактов - позволяет использовать реле как для аварийного отключения, так и для передачи сигнала в систему управления;
• Линейка реле Legrand с возможностью выбора версии с защитой от обрыва фазы - можно заказать более продвинутую модель при необходимости.

Ограничения применения

• Не применяется вне системы CTX3 - нельзя монтировать на другие типы контакторов;
• Не имеет функции самовозврата - после срабатывания требуется ручное восстановление;
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи;
• Не рекомендовано для установки в открытых помещениях или местах с высокой запылённостью - требует герметичного корпуса щита.

Примеры использования

• Защита двигателя воздушного компрессора 5,5 кВт с током 70 А в цеху;
• Автоматическое отключение конвейера при заклинивании ленты;
• Контроль температурного режима насосной станции в системе водоснабжения;
• Подключение в составе пускателя с кнопками “Старт” / “Стоп” и индикацией отказа.

Практические советы

• Перед установкой проверьте ток двигателя - он должен попадать в диапазон 63–85 А; если ближе к границе, выбирайте реле с возможностью точной настройки;
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - переусилие повредит контактную группу;
• После срабатывания дождитесь остывания элемента (5–15 минут) перед повторным включением - преждевременный сброс может привести к повторному перегреву;
• Для систем с частыми пусками используйте версию с защитой от обрыва фазы - она предотвратит однополюсный режим работы двигателя;
• Артикул 416729 - это именно 3-полюсная модель. Если нужна 4-полюсная - ищите другую позицию в каталоге Legrand.
