Реле тепловое РТТ-325 80А 68.0..92.0А - ET512149 Электротехник

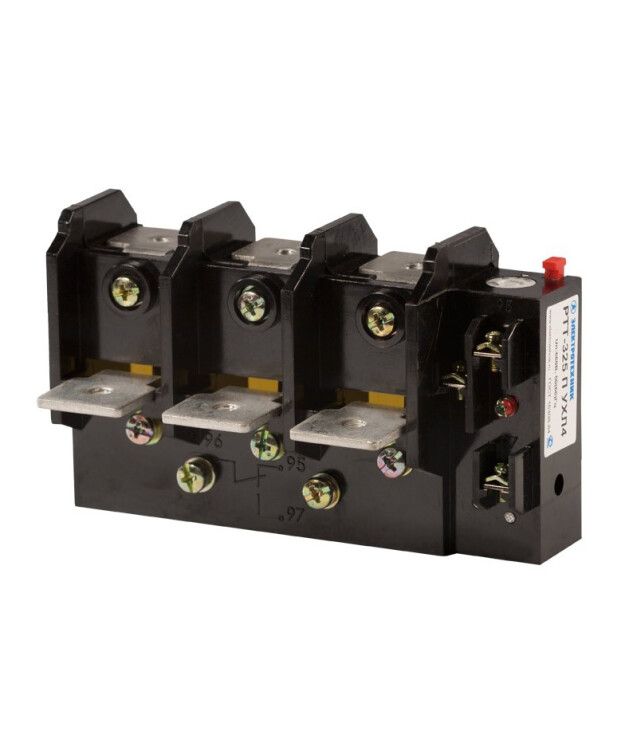

Реле тепловое РТТ-325 П УХЛ4 80А от бренда Электротехник - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Модель с ручным возвратом и винтовым подключением подходит для установки в пускателях и щитах управления промышленного оборудования.

Назначение и область применения

Реле тепловое РТТ-325 П УХЛ4 80А защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в системах управления электроприводами на предприятиях, в цехах, на конвейерах, насосных станциях и других объектах с переменным током до 660 В и частотой 50 Гц. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 80 А
• Диапазон регулирования тока срабатывания: 68,0–92,0 А
• Максимальное рабочее напряжение: 660 В переменного тока
• Напряжение цепи управления: 380 В
• Количество силовых полюсов: 3 (трёхфазная защита)
• Количество вспомогательных контактов: 1 нормально замкнутый (1з)
• Количество переключающих контактов: 0
• Род тока: переменный (50 Гц)
• Исполнение: нереверсивное
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Тип присоединения: винтовые зажимы
• Функция перезапуска: да (требует ручного сброса после срабатывания)
• Температурная компенсация: есть - снижает влияние окружающей температуры на точность срабатывания

Совместимость и монтаж

Реле тепловое РТТ-325 П УХЛ4 80А совместимо с контактными пускателями серий ПМЛ, ПМА, ПМ12 и аналогичными устройствами. Для монтажа требуется свободное место рядом с пускателем. Кабели подключаются через винтовые зажимы - затяжка должна быть надёжной, без перекосов. Устройство не требует дополнительного крепления, так как рассчитано на непосредственную установку. Обязательно соблюдайте посадочные габариты - размеры соответствуют стандартному исполнению для реле этого класса.

Безопасность и стандарты

Реле тепловое РТТ-325 П УХЛ4 80А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 17703. Имеет температурную компенсацию, что обеспечивает стабильную работу при колебаниях ambient temperature. Несмотря на наличие функции перезапуска, срабатывание происходит только при превышении порогового тока, исключая ложные срабатывания.

Преимущества

• Высокая точность срабатывания благодаря температурной компенсации - работает одинаково точно при +5C и +40C
• Удобный диапазон настройки тока (68–92 А) позволяет адаптировать защиту под конкретный двигатель без замены устройства
• Наличие одного вспомогательного контакта позволяет сигнализировать о срабатывании в цепи управления
• Ручной возврат предотвращает самопроизвольный запуск оборудования после аварии
• Простая конструкция - высокая надёжность и долгий срок службы

Ограничения применения

• Степень защиты IP00 - нельзя использовать в открытых, пыльных, влажных или взрывоопасных средах без дополнительной оболочки
• Не предназначен для защиты однофазных нагрузок - только трёхфазные двигатели
• Не имеет автоматического возврата - после срабатывания необходимо вручную перевести рычаг в положение “вкл”
• Запрещено применять в цепях постоянного тока выше 440 В - указано в документации производителя
• Не поддерживает дистанционный сброс - требует доступа к устройству

Примеры использования

• Защита двигателя насоса в системе водоснабжения мощностью 30 кВт
• Компонент в пускателе конвейерной линии на пищевом производстве
• Часть схемы управления вентилятором в HVAC-системе
• Защита привода шлифовального станка с током потребления около 80 А

Практические советы

• Настройте ток срабатывания на 10–15% выше номинального тока двигателя - это минимизирует ложные срабатывания при пуске
• Проверьте соответствие сечения проводов и токовой нагрузки перед подключением - перегрев кабелей может вызвать срабатывание даже при правильном значении реле
• Устанавливайте реле тепловое РТТ-325 П УХЛ4 80А в закрытом щите, чтобы защитить его от пыли и механических повреждений
• После каждого срабатывания проверьте причину перегрузки - возможно, проблема в механическом заедании или несоответствии нагрузки
• Не используйте реле в составе схем с частотным преобразователем - он требует специализированной защиты
