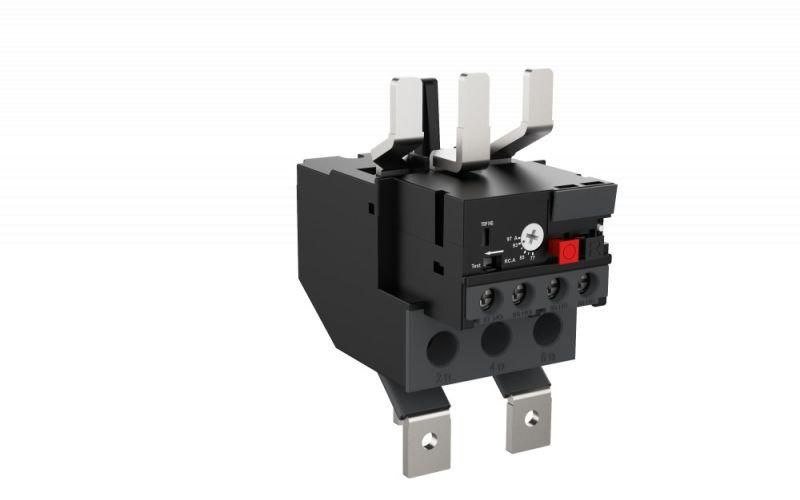

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 72-90А КЛАСС 10 | MRD3363 SE APC

Тепловое реле перегрузки MRD F90 72-90А класс 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd3363 рассчитан на ток до 80 А и устанавливается прямо под контактором серии MC1D.

Назначение и область применения

Тепловое реле перегрузки MRD F90 72-90А класс 10 SE защищает электродвигатели от повреждений, вызванных превышением допустимой нагрузки. Оно реагирует на увеличение температуры проводников из-за тока выше нормы, что особенно важно при запуске двигателей, заклинивании ротора или обрыве одной из фаз. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 80 А (диапазон регулирования 72–90 А)
• Класс точности: 10A - время срабатывания при 6-кратном токе не более 10 секунд
• Количество силовых полюсов: 3 - защита трёхфазной сети
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Переключающие контакты: отсутствуют - управление внешними цепями требует дополнительных элементов
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRD F90 72-90А класс 10 SE проектировалось для установки исключительно на контакторы серии MC1D. Подключение осуществляется через винтовые зажимы - необходимо затянуть кабель с усилием, соответствующим требованиям производителя, чтобы избежать нагрева и окисления. Монтаж выполняется непосредственно под контактором - не требуется дополнительная панель или крепёж. Установка возможна только в вертикальном положении, как указано в документации SystemePact.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-5 для тепловых реле перегрузки. Нет сертификатов ATEX или IP-защиты - применение возможно только в сухих, защищённых помещениях без воздействия воды, пыли и агрессивных сред.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизирован риск ложных срабатываний
• Интеграция с контактными модулями MC1D снижает количество соединений и ускоряет сборку панелей
• Стабильная работа при колебаниях температуры окружающей среды (до +60 C)
• Отсутствие механических переключающих контактов - меньше точек отказа

Ограничения применения

• Не поддерживает автосброс - после срабатывания требуется ручное восстановление
• Не имеет встроенных сигналов - для контроля состояния нужен внешний индикатор или PLC
• Запрещено использовать в условиях повышенной влажности, пыли или химически активной среде
• Не работает с однофазными двигателями - только трёхфазные системы
• Нельзя устанавливать параллельно с другими реле - каждый двигатель требует отдельного устройства

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения
• Обеспечение безопасности конвейера на пищевом производстве
• Комплексная защита вентиляционного агрегата в HVAC-системе
• Подключение в составе пускателя с контактором MC1D на заводе

Практические советы

• Настройте ток срабатывания точно на номинал двигателя - используйте шкалу регулировки на корпусе реле
• Проверьте соответствие сечения кабеля и момента затяжки винтов - слабый контакт вызывает перегрев
• После замены двигателя обязательно перенастройте реле - новый двигатель может иметь другой ток потребления
• Не устанавливайте рядом с источниками тепла - высокая температура воздуха влияет на точность срабатывания
• При частых срабатываниях проверьте наличие заклинивания, перекоса или недостаточного питания - проблема часто не в реле, а в нагрузке
