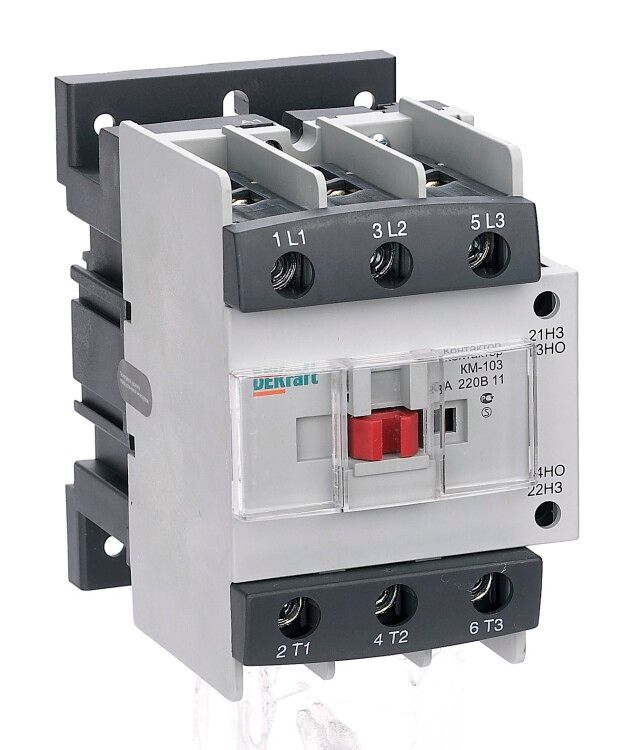

Контактор 80А 220В АС3 1НО+1НЗ КМ-103 | 22143DEK DEKraft Schneider Electric

Способ монтажа:

• Непосредственное крепление - контактор крепится к поверхности установки напрямую. Этот способ монтажа обеспечивает простоту установки и уменьшает затраты на крепежные элементы. Однако, может потребоваться дополнительная изоляция контактора от поверхности установки.
• DIN-рейка/винт - контактор устанавливается на DIN-рейку с помощью винтового крепления. Этот способ монтажа позволяет быстро и удобно устанавливать и заменять контакторы. Однако, требуется использование специальных крепежных элементов - DIN-рейки и винтов.
• Непосредственное крепление/обособленное размещение - контактор может крепиться как непосредственно к поверхности установки, так и быть размещенным в отдельном корпусе. Этот способ монтажа обеспечивает гибкость в выборе способа установки. Однако, может потребоваться дополнительная изоляция контактора от поверхности установки или установка дополнительных корпусов для контакторов.
• DIN-рейка - контактор устанавливается на DIN-рейку без использования винтового крепления. Этот способ монтажа обеспечивает быструю установку и замену контакторов. Однако, требуется использование специальных крепежных элементов - DIN-рейки.
• Обособленное размещение - контактор размещается в отдельном корпусе. Этот способ монтажа обеспечивает надежную защиту контактора от внешних воздействий и облегчает установку и замену контакторов. Однако, может потребоваться дополнительная установка корпусов для контакторов.
• PCB (*) - контактор устанавливается на печатную плату (PCB) с помощью специальных крепежных элементов. Этот способ монтажа обеспечивает компактность и удобство установки. Однако, требует наличия печатной платы и соответствующего оборудования для монтажа контакторов.

Номинальная коммутируемая мощность при AC-3, 400 В

Свойство относится к контакторам и указывает на максимальную мощность, которую контактор может коммутировать при использовании AC-3 и напряжении 400 В. Значения свойства включают:

• 4 кВт
• 5.5 кВт
• 7.5 кВт
• 11 кВт
• 15 кВт
• 18.5 кВт
• 22 кВт
• 30 кВт
• 37 кВт
• 75 кВт (существует версия с плюсом, которая может коммутировать до 80 кВт)

Значения свойства могут быть полезны при выборе контактора для конкретной задачи. Важно убедиться, что выбранный контактор способен коммутировать необходимую мощность для подключаемой нагрузки.

Номинальный рабочий ток Ie при AC-3, 400 В:

• 9 А
• 10 А
• 12 А
• 18 А
• 25 А
• 32 А
• 40 А
• 50 А
• 65 А
• 6 А (минус 20% от номинального значения)

Это свойство относится к контакторам и определяет номинальный рабочий ток Ie при использовании контактора в режиме AC-3 при напряжении 400 В. Значения свойства колеблются в диапазоне от 6 А (с учетом минус 20% от номинального значения) до 65 А. Выбор определенного значения зависит от требований к электрооборудованию, для которого планируется использование контактора.

Номинальное напряжение питания цепи управления контакторов Us AC 50 Гц:

• 220 В - номинальное напряжение питания для большинства бытовых контакторов и некоторых промышленных контакторов;
• 24 В - используется для маломощных устройств и контакторов в системах автоматизации;
• 380 В - используется в трехфазных системах питания в промышленности;
• 110 В - номинальное напряжение питания для некоторых контакторов;
• 230 В - номинальное напряжение питания для большинства промышленных контакторов;
• 220...230 В - диапазон напряжений для номинального напряжения питания, часто используется в промышленности;
• 48 В - используется в системах автоматизации и для маломощных устройств;
• 400 В - используется в трехфазных системах питания в промышленности;
• 100...250 В - диапазон напряжений для номинального напряжения питания, часто используется в автоматизации;
• 48...130 В - диапазон напряжений для номинального напряжения питания, часто используется в системах автоматизации и управления технологическими процессами.

Тип напряжения управления контакторов определяет вид электрического тока, который используется для управления контактором. Доступны следующие значения:

• AC (переменный ток) - подходит для работы с сетевыми напряжениями переменного тока. Преимущества включают более высокую эффективность и возможность передачи энергии на большие расстояния, но есть риск электрических помех и более высокая стоимость оборудования.
• DC (постоянный ток) - подходит для работы с постоянными источниками питания. Преимущества включают более низкую стоимость оборудования, меньшую вероятность электрических помех и более точное управление, но есть ограничения на расстояние передачи энергии.
• AC/DC (переменный и постоянный ток) - подходит для работы с обоими типами источников питания. Обычно это означает, что контактор может работать с переменным током сети и постоянным током от аккумулятора или источника постоянного тока.

Выбор типа напряжения управления контактором зависит от конкретной задачи и требований к оборудованию.

Номинальный рабочий ток Ie при AC-1, 400 В:

• 20 А
• 25 А
• 32 А
• 40 А
• 50 А
• 60 А
• 80 А
• 125 А
• 200 А
• 250 А

Данный параметр относится к контакторам и указывает на максимальный рабочий ток, при котором контактор может быть использован в режиме AC-1 (непрерывное включение и выключение неиндуктивных нагрузок, таких как лампы, нагревательные элементы и т.п.) при напряжении 400 В. Доступные значения этого свойства: 20 А, 25 А, 32 А, 40 А, 50 А, 60 А, 80 А, 125 А, 200 А и 250 А.

Тип подключения силовой электрической цепи для контакторов:

• Винтовое соединение: Соединение осуществляется при помощи винтовых зажимов, что обеспечивает надежную фиксацию провода. Однако, данное соединение требует дополнительных инструментов для крепления и может быть неудобным при замене провода.
• Болтовое соединение: Данный тип соединения также обеспечивает надежную фиксацию провода и может быть удобным при замене провода, однако требует дополнительного времени для монтажа.
• Соединение с пружинным зажимом: Простой в использовании, быстрый монтаж и замена провода. Однако, такой тип соединения может быть менее надежным в сравнении с винтовым и болтовым соединениями.
• Кабельный зажим/клемма: Этот тип соединения позволяет быстро подключать и отключать кабель, однако может быть менее надежным в сравнении с винтовым и болтовым соединениями.
• Плоский штекерный разъем: Прост в использовании, быстрый монтаж и замена провода. Однако, такой тип соединения может быть менее надежным в сравнении с винтовым и болтовым соединениями.
• Подключение на шину: Этот тип соединения обеспечивает быстрый и удобный монтаж и замену провода, а также позволяет подключать несколько устройств к одной шине. Однако, данный тип соединения может быть менее надежным в сравнении с винтовым и болтовым соединениями.
• Присоединение к печатной плате: Этот тип соединения обеспечивает быстрый и удобный монтаж на печатную плату. Однако, такой тип соединения может быть менее надежным в сравнении с винтовым и болтовым соединениями.
• Соединительная шина: Позволяет быстро и удобно соединять несколько устройств. Однако, данный тип соединения может быть менее надежным в сравнении с винтовым и болтовым соединениями.

Количество вспомогательных нормально разомкнутых (НО) контактов: это свойство контакторов, которое указывает на количество дополнительных контактов, используемых для управления устройствами, связанными с контактором.

• Значение "1" указывает на наличие одного НО контакта.
• Значение "2" указывает на наличие двух НО контактов.
• Значение "3" указывает на наличие трех НО контактов.
• Значение "4" указывает на наличие четырех НО контактов.
• Значение "5" указывает на наличие пяти НО контактов.
• Значение "6" указывает на наличие шести НО контактов.
• Значение "7" указывает на наличие семи НО контактов.
• Значение "8" указывает на наличие восьми НО контактов.

Количество НО контактов определяет, сколько устройств может быть управляемо контактором. Большее количество контактов позволяет подключать большее количество устройств.

Свойство: Количество вспомогательных нормально замкнутых (НЗ) контактов

Данное свойство относится к контакторам и указывает количество вспомогательных НЗ контактов, которые могут быть использованы в контакторе.

Значения данного свойства:

• 1: контактор с 1 вспомогательным НЗ контактом является самым распространенным и широко используется в различных устройствах для управления нагрузками.
• 2: контактор с 2 вспомогательными НЗ контактами может использоваться для управления двумя различными устройствами или для задействования двух различных режимов работы.
• 3: контактор с 3 вспомогательными НЗ контактами может использоваться для управления тремя различными устройствами или для задействования трех различных режимов работы.
• 4: контактор с 4 вспомогательными НЗ контактами может использоваться для управления четырьмя различными устройствами или для задействования четырех различных режимов работы.
• 6: контактор с 6 вспомогательными НЗ контактами может использоваться для управления шестью различными устройствами или для задействования шести различных режимов работы.
• 8: контактор с 8 вспомогательными НЗ контактами может использоваться для управления восьмью различными устройствами или для задействования восьми различных режимов работы.

Количество вспомогательных НЗ контактов может существенно влиять на функциональность и возможности контактора, поэтому при выборе контактора следует учитывать это свойство.

Количество нормально разомкнутых (НО) силовых контактов - свойство, характеризующее количество контактов, которые разомкнуты в состоянии покоя контактора. Это свойство является важным параметром при выборе контактора для конкретной задачи, так как от этого зависит возможность контроля над подключенными нагрузками.

• 3 - контактор с тремя нормально разомкнутыми силовыми контактами. Этот тип контактора часто используется в электрических схемах с тремя фазами, например, для подключения электродвигателей.
• 4 - контактор с четырьмя нормально разомкнутыми силовыми контактами. Этот тип контактора наиболее распространен и широко используется в промышленности для управления различными типами нагрузок.
• 2 - контактор с двумя нормально разомкнутыми силовыми контактами. Этот тип контактора может использоваться, например, для управления маломощными электродвигателями.
• 1 - контактор с одним нормально разомкнутым силовым контактом. Этот тип контактора может использоваться, например, для управления светильниками или другими небольшими нагрузками.
• 6 - контактор с шестью нормально разомкнутыми силовыми контактами. Этот тип контактора может использоваться, например, для управления крупными мощными нагрузками, такими как приводы конвейеров или насосы большой мощности.

Тип изделия/компонента для контакторов:

• Контактор: основной компонент, который используется для управления электрическими цепями. Обычно используется для управления мощными нагрузками.
• Магнитный пускатель: устройство, которое используется для запуска и остановки электродвигателей. Отличается от контактора меньшим размером и использует электромагниты для управления контактами.
• Миниконтактор: компактный контактор, который занимает меньше места в электрических шкафах. Обычно используется для управления маломощными нагрузками.
• Выключатель автоматический воздушный: устройство, которое автоматически обрывает электрическую цепь при перегрузке или коротком замыкании. Отличается от контактора тем, что не предназначен для управления нагрузкой, а служит для защиты электрической сети.
• Цилиндрический предохранитель: устройство, которое используется для защиты электрических цепей от перегрузки и короткого замыкания. Отличается от контактора и выключателя автоматического воздушного тем, что не является устройством управления нагрузкой.
