Контактор модульный 80А 220В/230В АС3 АС4 1НО+1НЗ КМ-102 | 22009DEK DEKraft APC

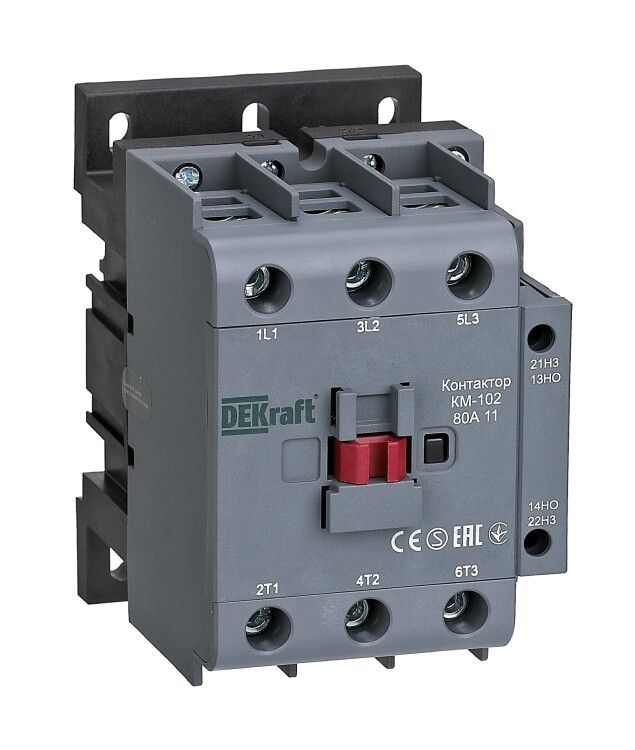

Контактор модульный КМ-102 80А 220В/230В АС3 АС4 1НО+1НЗ от DeKraft предназначен для частого включения и отключения нагрузок переменного тока - таких как двигатели, световые сети и конденсаторные батареи. Этот контактный аппарат обеспечивает надёжную коммутацию при рабочих токах до 80 А и рассчитан на установку на стандартную DIN-рейку.

Назначение и область применения

Контактор модульный КМ-102 80А 220В/230В АС3 АС4 1НО+1НЗ используется для удалённого управления электродвигателями, освещением и компенсирующими устройствами. Подходит для систем автоматизации, где требуется частое включение/выключение - например, на конвейерах, насосах, вентиляционных установках и системах теплоснабжения. Коммутируемые нагрузки должны соответствовать классам AC-3 (пусковые токи двигателей) и AC-4 (частые пуски с реверсом или торможением).

Технические характеристики

• Номинальный ток: 80 А
• Напряжение катушки управления: 220 В переменного тока (AC)
• Количество главных полюсов: 3
• Количество нормально разомкнутых (НО) вспомогательных контактов: 1
• Количество нормально замкнутых (НЗ) вспомогательных контактов: 1
• Коммутируемая мощность при AC-3 (400 В): 37 кВт
• Коммутируемая мощность при AC-4 (400 В): 19 кВт
• Тип тока управления: Переменный (AC), совместим также с постоянным (DC)
• Подключение силовых контактов: Винтовое зажимное соединение
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Исполнение: Нереверсивное - не предусматривает функцию изменения направления вращения двигателя

Совместимость и монтаж

Контактор модульный КМ-102 80А 220В/230В АС3 АС4 1НО+1НЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка работает от 220 В переменного тока; при использовании постоянного тока необходимо проверить соответствие напряжения катушки (в спецификациях указано совместимость с DC, но точные значения не указаны - применяйте только указанные 220 В AC).

Вспомогательные контакты (1НО + 1НЗ) позволяют реализовать блокировки, сигнализацию или управление другими элементами цепи. Они расположены на передней части корпуса и доступны для внешнего подключения без вскрытия устройства.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям к устройствам коммутационной аппаратуры для промышленного применения. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - поэтому применение возможно только внутри закрытых щитов. Производитель рекомендует использование дополнительных защитных крышек для повышения безопасности при обслуживании.

Преимущества

• Высокий номинальный ток (80 А) позволяет управлять мощными нагрузками без необходимости использования более крупных устройств
• Универсальное питание катушки - совместим с переменным током 220 В, что типично для промышленных сетей
• Чёткая структура вспомогательных контактов (1НО+1НЗ) удобна для создания логических схем управления
• Монтаж на DIN-рейку упрощает сборку распределительных шкафов и снижает время установки
• Надёжное винтовое подключение силовых контактов минимизирует риск нагрева и окисления

Ограничения применения

• Не предназначен для работы вне закрытых электрошкафов из-за низкой степени защиты (IP20)
• Не имеет реверса - нельзя использовать для управления двигателями, требующими изменение направления вращения
• Катушка управления рассчитана только на 220 В AC - не поддерживает другие напряжения (например, 110 В или 24 В DC без дополнительных преобразователей)
• Не рекомендуется для частых операций выше заявленных значений AC-4 (19 кВт), так как это снизит срок службы контактов

Примеры использования

• Автоматическое управление насосной станцией - включение при достижении уровня воды
• Коммутация группы светодиодных светильников через PLC
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Управление вентилятором в HVAC-системе по сигналу термостата

Практические советы

• При подборе контактора всегда сравнивайте номинальную мощность нагрузки с параметрами AC-3 и AC-4 - для двигателей с высоким пусковым моментом лучше выбирать запас по мощности
• Для долговечности контактов используйте дополнительные защиты - такие как RC-цепочки или варисторы - особенно при работе с индуктивными нагрузками
• Проверьте посадочные размеры перед установкой - хотя КМ-102 стандартизирован, некоторые модели других производителей имеют отличия в форме крепления
• Не забудьте про выделение места для вентиляции вокруг контактора - перегрев снижает срок службы катушки и контактов
• При замене старого контактора убедитесь, что новый аналогичен по числу и типу вспомогательных контактов - КМ-102 с 1НО+1НЗ легко заменяет большинство базовых моделей с такой же конфигурацией
