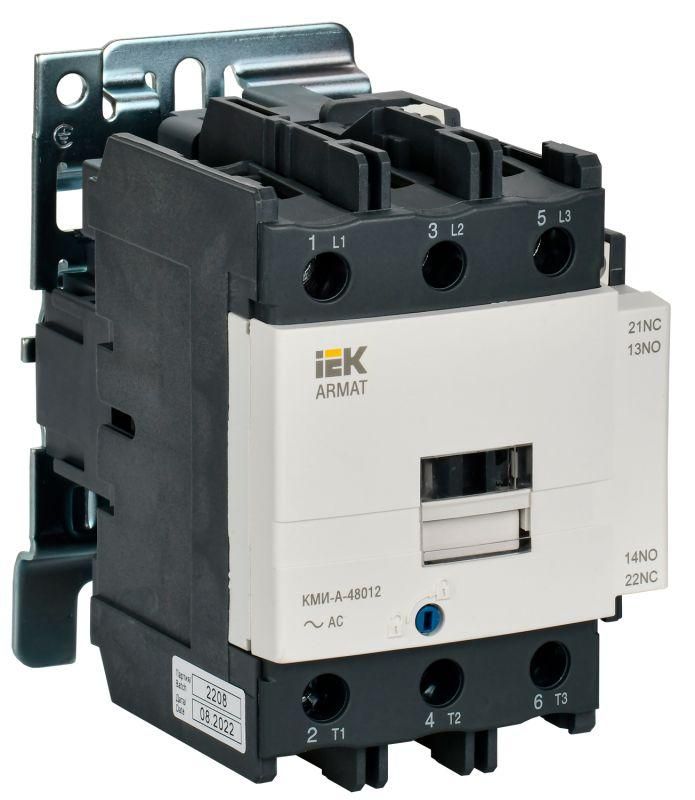

Контактор КМИ-А-48012 LC1D 80А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-080-230-11

Контактор КМИ-А-48012 LC1D 80А 230В/АС3 1 нормально открытый/1 нормально закрытый контакт от бренда IEK предназначен для дистанционного включения и отключения трёхфазных двигателей и других мощных нагрузок. Этот контактор из серии ARMAT рассчитан на длительную работу в промышленной автоматике и совместим с DIN-рейкой.

Назначение и область применения

Контактор КМИ-А-48012 LC1D 80А 230В/АС3 1 нормально открытый/1 нормально закрытый контакт используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасный пуск и остановку оборудования через слабые управляющие сигналы. Подходит для применения в системах автоматизации: насосах, вентиляторах, конвейерах, печах, кран-балках и устройствах АВР. Также может коммутировать осветительные и нагревательные нагрузки до 37 кВт.

Технические характеристики

• Номинальное напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 80 А
• Число полюсов: 3
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная коммутируемая мощность: 37 кВт
• Исполнение: нереверсивное - управление одним направлением вращения
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-48012 LC1D 80А 230В/АС3 1 нормально открытый/1 нормально закрытый контакт монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка работает от сети 230 В AC, поэтому требуется источник управления именно этого напряжения. Контакты управления (НО+НЗ) позволяют подключить кнопочные посты, термореле или другие устройства сигнализации и защиты.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, надёжности и испытаний на долговечность. Серия ARMAT прошла сертификацию для использования в промышленных условиях.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения при максимальном токе 80 А
• Универсальный монтаж - подходит как для щитов на DIN-рейке, так и для установки на плату
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления и блокировки
• Долгий срок службы - 15 лет при правильной эксплуатации снижает затраты на обслуживание
• Стандартное исполнение - легко заменяется аналогами LC1D от других производителей

Ограничения применения

• Не предназначен для работы с постоянным током - катушка рассчитана исключительно на 230 В AC
• Нельзя использовать для реверса двигателя - контактор нереверсивный; для изменения направления нужен второй контактор
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите двигателей
• Не герметичен - не применяется во взрывоопасных средах или местах с высокой запылённостью без дополнительной защиты корпуса

Примеры использования

• Управление насосом воды в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата
• Контроль пуска печи в производстве - включение нагревательных элементов через контактор
• Система АВР - переключение нагрузки с основного источника на резервный
• Линии конвейера - включение/выключение привода по команде контроллера

Практические советы

• Проверьте напряжение катушки перед подключением - неверное питание (например, 110 В вместо 230 В) приведёт к отказу контактора
• При подключении силовых проводов плотно затягивайте винты - плохой контакт вызывает перегрев и выход из строя
• Используйте дополнительные предохранители или автоматы перед контактором - он сам не защищает от КЗ
• Если контактор установлен вне шкафа, предусмотрите защиту от пыли и влаги - IP-класс не указан, значит, нет встроенного противодействия окружающей среде
• При замене старого контактора проверьте габариты и расположение клемм - модель совместима с LC1D, но точное соответствие зависит от производителя
