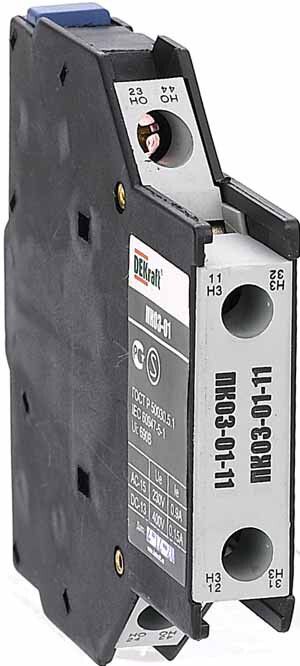

Приставка контактная ПК-03 боков. доп. контакты 1НО+1НЗ DEKraft 24108DEK APC

Приставка контактная боковая дополнительные контакты 1НО+1НЗ ПК-03 от DEKRAFT - компактное устройство для расширения числа вспомогательных контактов у контакторов серии КМ-103. Устанавливается сбоку, экономит место в силовых шкафах и совместима с существующими решениями DEKRAFT.

Назначение и область применения

Приставка контактная ПК-03 используется для добавления одного нормально открытого (НО) и одного нормально закрытого (НЗ) вспомогательного контакта к контакторам КМ-103 от DEKRAFT. Это необходимо при реализации сложной логики управления - например, для сигнализации состояния включения/выключения, блокировок или передачи сигналов в систему автоматизации. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 6 А
• Количество контактов: 1 НО + 1 НЗ
• Тип монтажа: Боковое крепление (монтаж сбоку)
• Количество полюсов: 4
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Тип крепления: Защелка - фиксация происходит без инструментов
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Приставка ПК-03 совместима исключительно с контакторами серии КМ-103 от DEKRAFT. Монтируется только сбоку - не требует демонтажа основного контактора. Для установки совмещают защелки приставки с соответствующими направляющими на корпусе контактора и плотно вдавливают до щелчка. Не подходит для установки спереди - отличается от моделей с лицевым монтажом, указанных в описании производителя.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, регламентирующему требования к вспомогательным контактам коммутационных аппаратов. Степень защиты IP20 обеспечивает безопасную работу внутри закрытых электрошкафов, но не рассчитана на использование во влажных или запыленных средах вне корпуса.

Преимущества

• Экономия места: боковая установка позволяет уменьшить глубину силового шкафа, снижая стоимость его изготовления
• Быстрый монтаж: защелочное крепление не требует болтов или инструментов
• Высокая надежность: контакты рассчитаны на частые переключения в пределах номинального тока 6 А
• Совместимость с серийными продуктами DEKRAFT: гарантирует механическую и электрическую согласованность

Ограничения применения

• Не применяется с другими сериями контакторов - даже аналогичными от других брендов
• Нельзя использовать вне электрического шкафа из-за низкой степени защиты IP20
• Работает только при напряжении до 220 В - не подходит для цепей 380 В или выше
• Номинальный ток 6 А - не предназначен для нагрузок свыше этого значения

Примеры использования

• Подключение индикации включения контактора КМ-103 через световой индикатор
• Создание взаимоблокировки двух двигателей: один двигатель включается только после отключения другого
• Передача сигнала “состояние работы” в PLC или пульт управления
• Автоматизация системы охлаждения: включение вентилятора при активации контактора

Практические советы

• Проверьте тип контактора перед покупкой - приставка ПК-03 работает только с КМ-103 от DEKRAFT
• При сборке шкафа учтите, что боковая приставка увеличивает ширину сборки - не забудьте про зазоры между соседними элементами
• Не используйте приставку в условиях высокой влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий
• При замене контактов или ремонте - отключите питание и проверьте целостность защелок; поврежденная защелка снижает надежность соединения
• Артикул 24108dek - единственный идентификатор для заказа именно этой модели. Не путайте с другими приставками ПК-03, имеющими другие параметры
