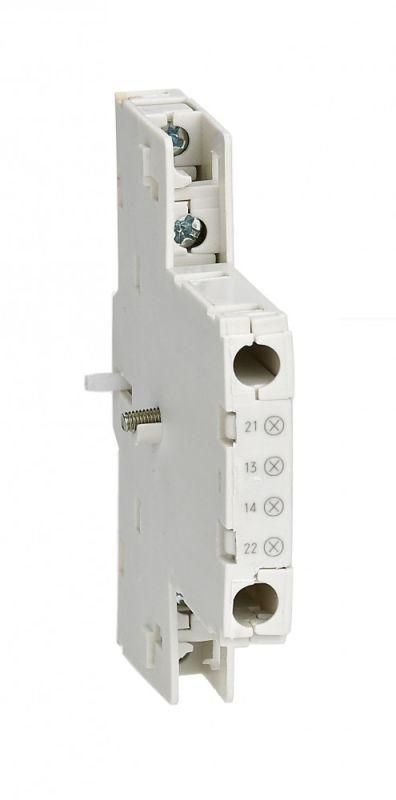

Контакт дополнительный боковой 1НО+1НЗ для ВА-432 | 21280DEK DEKraft APC

Контакт дополнительный боковой 1НО+1НЗ для ВА-432 от DEKraft (арт. 21280dek) предназначен для передачи сигнала о состоянии автоматического выключателя - включен/выключен - в цепи управления или контроля. Устройство монтируется прямо на корпус ВА-432, обеспечивая надёжную связь между силовым и управляемым контуром.

Назначение и область применения

Этот контакт используется для формирования сигналов в системах автоматизации, когда необходимо знать реальное состояние автоматического выключателя ВА-432 - например, сработал ли он из-за перегрузки или был вручную отключён. Он не коммутирует нагрузку, а лишь передаёт информацию. Подходит для применений в пультах управления, панелях аварийной сигнализации, контроллеров PLC, где требуется отслеживать наличие питания или отказ оборудования.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Общее количество переключающих контактов: 2
• Номинальный ток: 6 А
• Рабочее напряжение: 220 В
• Место установки: боковая сторона, справа от автомата ВА-432
• Серия: ДК-432 (DEKraft)
• Не требует внешнего питания - работает за счёт механической связи с механизмом выключателя

Совместимость и монтаж

Контакт дополнительный боковой 1НО+1НЗ для ВА-432 совместим исключительно с автоматическими выключателями серии ВА-432 от DEKraft. Монтируется на правую сторону корпуса аппарата - там, где есть специальный фиксирующий паз. Для установки достаточно вставить контакт в гнездо и слегка надавить до щелчка. Отсоединяется аналогично - потянуть за язычок фиксатора. Не требует инструментов. Проблемы возникают, если попытаться установить его на другие модели - например, ВА-51 или ABB S200 - они имеют другую форму крепления.

Преимущества

• Физически связан с механизмом выключателя - показывает точное состояние, даже если рукоятка заблокирована в “взведённом” положении
• Высокая долговечность: контакты рассчитаны на многократные операции без потери качества соединения
• Интегрированная система крепления - не нуждаются в проводах или кронштейнах
• Стандартизованный интерфейс - легко заменяется при необходимости ремонта

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 6 А, нельзя использовать как основной контакт
• Подходит только для моделей ВА-432, несовместима с другими сериями автоматических выключателей
• Не имеет защиты от внешних воздействий - не следует устанавливать в условиях повышенной запылённости, влаги или химической агрессии без дополнительного кожуха
• Не рекомендовано использование в цепях постоянного тока выше 220 В - указаны параметры только для переменного тока

Примеры использования

• Сигнал “выключатель отключён” на панели управления станком
• Логика “остановка конвейера при срабатывании теплового расцепителя” через вход PLC
• Индикация работы насоса или компрессора через световой индикатор
• Автоматическое оповещение системы безопасности при внезапном отключении электрооборудования

Практические советы

• Перед установкой проверьте, что автомат ВА-432 полностью отключён и обесточен
• Убедитесь, что контакт установлен именно с правой стороны - левая сторона не имеет соответствующего механизма зацепления
• При использовании в цепях с высокой частотой переключений регулярно осматривайте контакты на окисление - особенно в средах с высокой влажностью
• Если планируете подключение к чувствительному оборудованию (например, PLC), используйте экранированные провода и заземлите экран
• Запасной контакт 21280dek можно заказывать заранее - он часто становится дефицитным после массового выхода из строя старых выключателей
