Контакт аварийный АПД-32 АК-1001 NO+NC EKF PROxima | apd2-ak1001

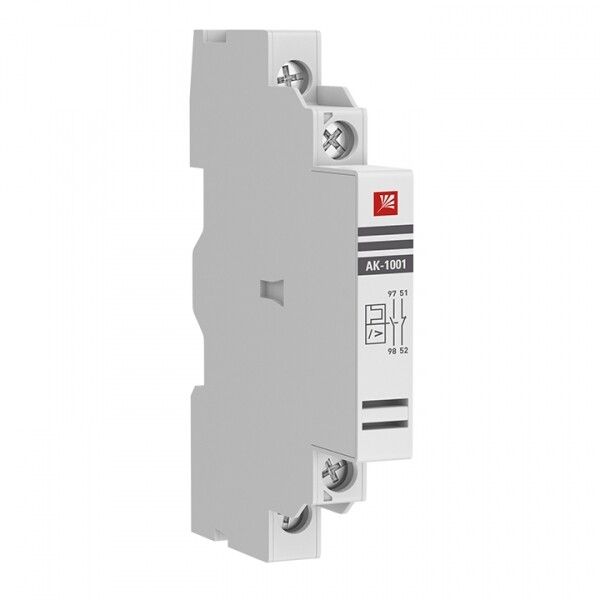

Контакт аварийный АПД-32 АК-1001 NO+NC от EKF PROxima - это вспомогательный коммутирующий элемент, предназначенный для работы в составе автоматических пускателей АПД-32. Он обеспечивает передачу сигналов о состоянии цепи в системы управления, позволяя контролировать работу оборудования в режиме аварийной остановки или штатного запуска.

Назначение и область применения

Контакт аварийный АПД-32 АК-1001 NO+NC предназначен для использования в качестве вспомогательного контакта в системах автоматизации, связанных с управлением электродвигателями через пускатели серии АПД-32. Он позволяет передавать информацию о положении основного контактора - например, включён ли двигатель, произошла ли аварийная остановка - в управляющие устройства: PLC, панели управления, сигнализацию.

Подходит для установки в промышленном оборудовании: станках, конвейерах, насосных станциях, вентиляционных системах, где требуется надёжный контроль состояния пускателя.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока
• Номинальный ток: 2,5 А
• Частота: 50 Гц
• Количество контактов: два - один нормально открытый (NO), один нормально замкнутый (NC)
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, но не от воды и пыли
• Исполнение: может использоваться как наружный, так и встроенный элемент
• Способ монтажа: монтируется сверху на корпус пускателя АПД-32
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контакт аварийный АПД-32 АК-1001 NO+NC совместим исключительно с пускателями серии АПД-32 от EKF PROxima. Он фиксируется механически на верхней части корпуса пускателя - не требует дополнительных креплений. Подключение осуществляется через винтовые зажимы: зачищенные концы проводов вводятся в клеммы и затягиваются отвёрткой.

Не подлежит самостоятельному демонтажу без отключения питания и снятия пускателя с монтажной рейки. Монтаж возможен только после установки самого пускателя АПД-32.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует использование аппаратов управления и коммутационных устройств в низковольтных сетях. Контакт прошёл проверку на механическую прочность и долговечность переключений. Напряжение 220 В и ток до 2,5 А соответствуют классическим условиям для вспомогательных цепей в промышленной автоматике.

Преимущества

• Комбинированный тип контактов (NO + NC) позволяет одновременно использовать сигналы для включения и остановки
• Фиксация на пускателе обеспечивает точную синхронизацию с основными контактами
• Винтовой способ подключения повышает надёжность соединения при вибрациях
• Долгий гарантийный срок (7 лет) указывает на высокую износостойкость
• Совместимость с сертифицированными решениями EKF снижает риск отказов в комплексной системе

Ограничения применения

• Не применяется вне пускателей АПД-32 - не является самостоятельным выключателем
• Защита IP20 не допускает установку во влажных, пыльных или наружных условиях без дополнительной оболочки
• Не рекомендован для частых переключений выше 1000 раз в час - может снизить срок службы контактов
• Не поддерживает напряжения выше 220 В или ток более 2,5 А - превышение вызовет оплавление или сваривание контактов

Примеры использования

• На конвейере: сигнал NO используется для включения световой индикации “Работает”, NC - для активации аварийной остановки при отключении питания
• В системе HVAC: контакты передают состояние пускателя в БАС, чтобы система знала, включен ли вентилятор
• В станке с ЧПУ: сигнал NC подключён к кнопке экстренной остановки, чтобы при её нажатии отключилась вся линия

Практические советы

• Перед монтажом убедитесь, что пускатель АПД-32 установлен правильно - контакт АК-1001 не будет работать, если он не плотно зафиксирован
• При подключении используйте провода с сечением 0,5–2,5 мм2 - подходят под винтовые зажимы
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть клеммы
• Если нужна защита от пыли и брызг - устанавливайте весь модуль АПД-32 в корпус с степенью защиты IP54 или выше
• Запомните: АК-1001 - это только вспомогательный контакт; сам пускатель и магнитный пускатель должны выбираться отдельно
