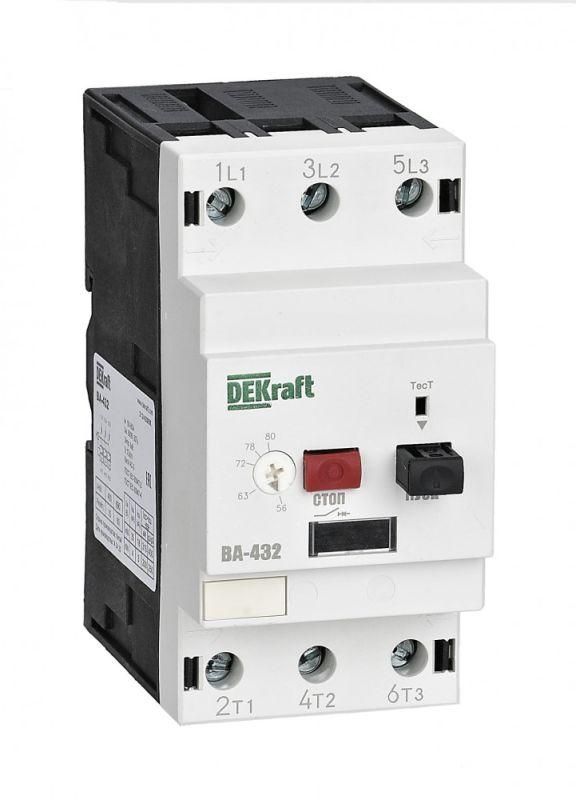

Выключатель автоматический для защиты электродвигателей 3P 56-80A 35кА ВА-432 | 21242DEK DEKraft APC

Автоматический выключатель для защиты электродвигателя 3 полюса 56–80 А 35 кА ВА-432 от DEKraft предназначен для надёжной защиты трёхфазных асинхронных двигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство смонтировано на DIN-рейку, имеет термомагнитную систему расцепления и рассчитано на работу в сетях до 660 В.

Назначение и область применения

Автоматический выключатель для защиты электродвигателя 3 полюса 56–80 А 35 кА ВА-432 используется исключительно для защиты трёхфазных электродвигателей. Он предотвращает повреждение оборудования при перегрузках, коротком замыкании и выпадении одной из фаз. Подходит для установки в пусковой аппаратуре станков, насосов, компрессоров, конвейеров и других промышленных механизмов с высокими пусковыми токами.

Технические характеристики

• Тип: автоматический выключатель защиты электродвигателя
• Число полюсов: 3
• Номинальный ток: 80 А (диапазон уставок 56–80 А)
• Номинальное напряжение: 220–660 В (по данным производителя - до 690 В)
• Номинальная отключающая способность: 35 кА
• Система расцепления: термомагнитная (термическая - для перегрузки, магнитная - для КЗ)
• Термозащита: есть - защищает от длительных перегрузок
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Сечение подключаемых проводов: 10–25 мм2
• Конструкция: стационарное исполнение - не предназначено для перемещения после монтажа
• Материал корпуса: самозатухающая пластмасса - снижает риск распространения пламени

Совместимость и монтаж

Автоматический выключатель для защиты электродвигателя 3 полюса 56–80 А 35 кА ВА-432 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется винтовым зажимом. Присоединение проводов - через винтовые клеммы, допускающие сечения от 10 до 25 мм2. Для правильного подключения важно соблюдать порядок фаз и использовать кабель соответствующего сечения. Устройство не требует внешнего питания - работает автономно за счёт энергии сети.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международным нормам IEC 60947-4-1 для аппаратов защиты электродвигателей. Самозатухающий корпус обеспечивает пожаробезопасность. Наличие термической защиты позволяет избежать перегрева обмоток двигателя. Однако IP20 не обеспечивает защиту от пыли и влаги - применение возможно только внутри закрытых щитов или помещений с контролируемой средой.

Преимущества

• Узкий диапазон уставок (56–80 А) - точная адаптация под мощные двигатели
• Высокая отключающая способность (35 кА) - безопасное отключение даже при серьёзных КЗ
• Термомагнитная система - одновременная защита от перегрузки и короткого замыкания
• Простой монтаж на DIN-рейку - совместимость с большинством промышленных шкафов
• Поддержка проводов до 25 мм2 - возможность подключения массивных кабелей без переходников

Ограничения применения

• Не применяется для однофазных нагрузок - только для трёхфазных двигателей
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Нет функции дистанционного управления - требуется ручное включение/выключение
• Не поддерживает модульные аксессуары (например, контакторы или реле времени) без дополнительной сборки
• Фиксированный диапазон уставок - нельзя регулировать ниже 56 А или выше 80 А

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности
• Работа с насосной станцией в системе водоснабжения
• Контроль работы вентилятора в HVAC-системе
• Пуск и защита компрессора в холодильном оборудовании

Практические советы

• Выбирая автоматический выключатель для защиты электродвигателя 3 полюса 56–80 А 35 кА ВА-432, проверьте, что номинальный ток двигателя попадает в диапазон 56–80 А - иначе защита будет некорректной
• При подключении используйте кабель сечением 16–25 мм2 - так обеспечивается минимальный нагрев и долгий срок службы
• Установите устройство в закрытом электрощите с уровнем защиты не ниже IP54 - чтобы защитить ВА-432 от внешних воздействий
• Перед первым запуском проверьте, что все винты клемм затянуты моментом 1,5–2,0 Нм - недостаточная затяжка вызывает перегрев
• Эта модель не заменяет тепловое реле - она уже содержит встроенную термозащиту, поэтому дополнительные элементы не нужны
