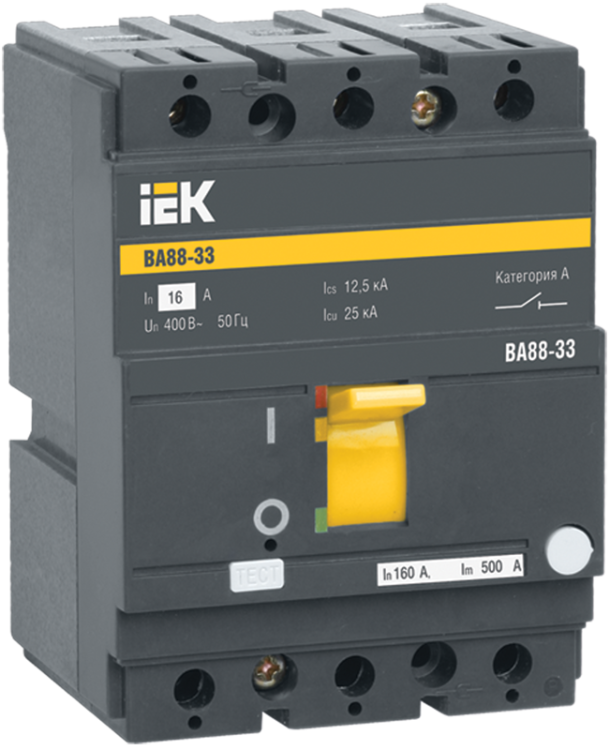

Выключатель автоматический 3п 63А 35кА ВА 88-33 KARAT IEK SVA20-3-0063 SVA20-3-0063;SVA20-3-0063-R SVA20-3-0063-R

Автоматический выключатель 3-полюсный 63А 35кА ВА88-33-R от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-33-R из серии KARAT подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель 3-полюсный 63А 35кА ВА88-33-R защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает цепь при превышении допустимой нагрузки (тепловой расцепитель), при коротком замыкании (электромагнитный расцепитель) и при значительном падении напряжения (защита по минимальному напряжению). Также позволяет выполнять ручное включение и отключение нагрузки. Применяется в системах управления станков, конвейеров, насосных групп, вентиляционных установок и других промышленных потребителей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке.
• Уставка срабатывания магнитного расцепителя: 10In = 630 А - отключается при токе, превышающем номинальный в 10 раз.
• Диапазон регулировки срабатывания КЗ: 500 А - предел, ниже которого магнитный расцепитель не сработает (для исключения ложных срабатываний при пусковых токах).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры.
• Диапазон рабочих температур: от -40 до +50 C - может использоваться в неотапливаемых помещениях, на открытых площадках внутри зданий.
• Моторный привод: да - возможность подключения внешнего электропривода для дистанционного управления (не в комплекте).
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения, что важно для безопасности оборудования.
• Вид привода: ручной - управление осуществляется через рычаг на лицевой панели.
• Способ монтажа: монтажная плата - устанавливается на специальные кронштейны или платформы, а не на DIN-рейку, несмотря на указание “да” в характеристиках - это противоречие, см. раздел “Ограничения применения”.
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию состояния (вкл/выкл).

Совместимость и монтаж

Автоматический выключатель 3-полюсный 63А 35кА ВА88-33-R имеет конструкцию втычного исполнения - контактные части расположены так, чтобы входить в соответствующий разъём на монтажной плате. Это требует наличия специальной базы или адаптера, совместимого с моделью ВА88. Несмотря на пометку “Монтаж на DIN-рейку: Да”, фактический способ монтажа - на монтажную плату, поэтому **не подходит** для стандартных DIN-реек. Перед установкой проверьте наличие подходящего крепления. Подключение проводов - сверху и снизу, с моментом затяжки 1,5–2,0 Нм. Для работы с моторным приводом необходимо дополнительно приобрести и смонтировать приводной модуль.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 63А 35кА ВА88-33-R соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена в литом корпусе - повышает механическую прочность и герметичность внутренних элементов. Отключение при КЗ происходит без выброса дуги за пределы корпуса благодаря гашению в камере дугогашения.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Защита по минимальному напряжению - предотвращает самозапуск оборудования после восстановления питания.
• Широкий диапазон температур (-40…+50 C) - позволяет использовать в суровых условиях без обогрева.
• Готовность к модернизации - есть возможность подключения моторного привода для автоматизации.
• Надёжная двухступенчатая защита - сочетание теплового и электромагнитного расцепителей обеспечивает точное реагирование на разные типы аварий.

Ограничения применения

• Не подлежит монтажу на стандартную DIN-рейку - используется только на монтажной плате с соответствующим креплением.
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы состояния к системе контроля или АСУ ТП без дополнительных решений.
• IP20 - не подходит для установки во влажных, запылённых или наружных помещениях без дополнительной защиты.
• Работает только с переменным током - не применяется в цепях постоянного тока.
• Максимальный ток 63 А - не подходит для защиты цепей выше этого значения.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя насоса 45 кВт.
• Контрольный шкаф конвейера - отключение при падении напряжения и перегрузке.
• Распределительный пункт в холодильном цеху - работа при температуре -30 C.
• Оборудование с частотными преобразователями - защита от импульсных перегрузок и просадок напряжения.

Практические советы

• При выборе модели ВА88-33-R убедитесь, что ваша монтажная плата или шкаф имеют правильный посадочный размер и крепёж для втычного исполнения.
• Если нужна сигнализация состояния - используйте внешние реле или замените на аналог с вспомогательными контактами (например, ВА88-33-R с индексом “+A”).
• Для дистанционного управления закажите моторный привод от IEK, совместимый со серией KARAT.
• Не устанавливайте в местах с возможностью попадания брызг, пыли или конденсата - IP20 не обеспечивает защиту от влаги.
• Проверяйте соответствие уставки магнитного расцепителя (10In=630 А) пусковым токам вашего оборудования - слишком низкая уставка вызывает ложные отключения.
