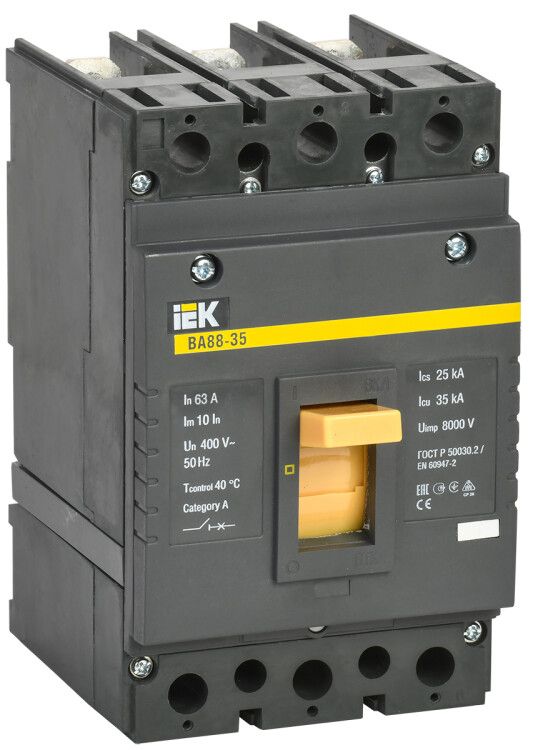

Автоматический выключатель ВА88-35 3Р 63А 35кА - SVA30-3-0063 IEK

Автоматический выключатель 3-полюсный 63А 35кА ВА88-35 от IEK - надёжное устройство для защиты промышленных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva30-3-0063 входит в серию KARAT и предназначен для монтажа на плате в щитах с ограниченным пространством.

Назначение и область применения

Автоматический выключатель 3-полюсный 63А 35кА ВА88-35 защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает цепь при перегрузке, коротком замыкании и снижении напряжения ниже допустимого уровня. Устройство применяется в промышленных электроустановках: на станках, конвейерах, системах вентиляции, в распределительных щитах заводов и производственных помещений. Подходит для частых оперативных включений и отключений.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защита всех фаз трёхфазной сети одновременно.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - максимум для работы в сетях переменного тока (AC).
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 10In - срабатывает при токе в 10 раз выше номинала (630 А), обеспечивает быстрое отключение при КЗ.
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже порога, предотвращая аварийную работу оборудования.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды. Для внутреннего монтажа в закрытых щитах.
• Способ монтажа: на монтажную плату - крепится болтами прямо к поверхности, не на DIN-рейку.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренный и холодный климат, с повышенной влажностью.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Подключение: винтовые зажимы - надёжное соединение с медными жилами до 25 мм2.
• Привод: ручной рычажковый - управление вручную, положение «вкл/выкл» видно визуально.
• Дополнительно: возможна установка моторного привода (опционально) для удалённого управления.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 63А 35кА ВА88-35 не монтируется на DIN-рейку. Его необходимо крепить непосредственно на металлическую или композитную монтажную плиту с помощью четырёх отверстий под болты. Диаметр отверстий соответствует стандартному креплению для устройств этого класса. Обязательно проверьте габариты перед установкой - размеры устройства меньше аналогов, но требуют точного сверления. Максимальное сечение проводов для подключения - 25 мм2. Нельзя использовать с алюминиевыми жилами без переходных наконечников.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 63А 35кА ВА88-35 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие гарантирует соответствие международным нормам безопасности для аппаратов низкого напряжения. Отключение при просадке напряжения повышает безопасность при работе с чувствительным оборудованием. Устройство прошло тестирование на механическую износостойкость и термическую устойчивость.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов от других отечественных производителей; экономит место в щите.
• Встроенный расцепитель минимального напряжения - исключает запуск оборудования при нестабильном питании.
• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с высокими токами КЗ.
• Поддержка моторного привода - возможность автоматизации управления без модификации основного устройства.
• Долгий срок службы - 15 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP30 не защищает от влаги и пыли.
• Не совместим с DIN-рейкой - требуется подготовка монтажной платы.
• Не используется в сетях постоянного тока - только переменный ток AC.
• Максимальный ток перегрузки - 630 А (по уставке); не подходит для защиты цепей с импульсными нагрузками выше этого значения.
• Не рекомендован для частных домашних щитов - слишком мощный и дороже аналогов для быта.

Примеры использования

• Защита трёхфазного двигателя насоса на водоканале - отключение при перегреве и падении напряжения.
• Щит питания конвейерной линии на заводе - отключение при КЗ и аварийной остановке.
• Распределительный щит производственного цеха - контроль напряжения и защита от перегрузок по всем трём фазам.
• Объекты с моторным приводом - дистанционное включение/отключение через внешний контроллер.

Практические советы

• При монтаже используйте момент затяжки винтов 1,5–2,0 Нм - переусиливать нельзя, чтобы не повредить контактные площадки.
• Проверяйте целостность контактов каждые 6 месяцев - особенно при частых включениях.
• Для моторного привода заказывайте комплект заранее - он не входит в базовую комплектацию.
• Убедитесь, что сечение кабеля соответствует 63 А - для 63 А нужен минимум 16 мм2 меди.
• Если в щите мало места - этот выключатель выгоднее крупных аналогов, но учтите, что он не заменяет DIN-устройства без переделки.
