Выключатель автоматический для защиты электродвигателей 3P 40-63A 30кА ВА-432 | 21241DEK DEKraft APC

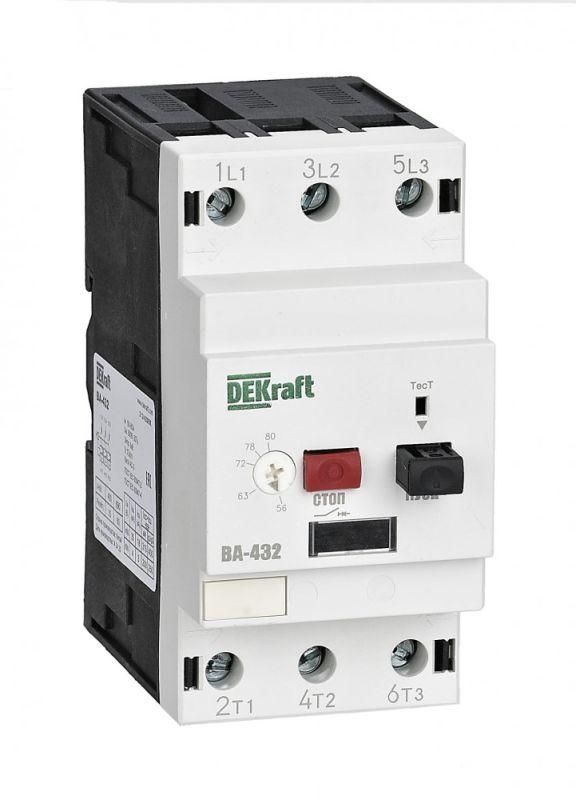

Автоматический выключатель для защиты электродвигателя 3 полюса 40–63 А 30 кА ВА-432 от бренда DEKraft предназначен для надёжной защиты трёхфазных асинхронных двигателей от перегрузок, коротких замыканий и потери фазы. Устройство выполнено в стационарном исполнении и монтируется на DIN-рейку, что делает его удобным решением для промышленных щитов.

Назначение и область применения

Автоматический выключатель ВА-432 используется исключительно для защиты электродвигателей - не для общей защиты освещения или бытовой техники. Он реагирует на длительную перегрузку и внезапное КЗ, обеспечивая отключение цепи до повреждения обмоток двигателя. Подходит для установки в силовых щитах на заводах, в насосных станциях, на конвейерах, компрессорах и других объектах с трёхфазными двигателями мощностью до 30 кВт.

Технические характеристики

• Тип: автоматический выключатель защиты электродвигателя
• Число полюсов: 3
• Номинальный ток: 63 А (диапазон уставок 40–63 А)
• Номинальная отключающая способность: 35 кА
• Рабочее напряжение: 220–660 В переменного тока (до 690 В согласно описанию производителя)
• Система расцепления: термомагнитная - тепловое расцепление для перегрузки, магнитное - для КЗ
• Термозащита: да, регулируемая в пределах 40–63 А
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Монтаж: на DIN-рейку, винтовое крепление
• Подключение: винтовые зажимы, допустимое сечение проводов - 10–25 мм2
• Корпус: из самозатухающей пластмассы, снижающей риск распространения пламени

Совместимость и монтаж

Автоматический выключатель ВА-432 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место в щите шириной не менее 85 мм (по одному модулю). Соединение проводов выполняется через винтовые зажимы - затяжка должна быть равномерной, без перекосов. Не используйте провода меньше 10 мм2 - они могут плохо фиксироваться и нагреваться. Максимальное сечение 25 мм2 соответствует нагрузкам до 63 А при температуре окружающей среды +30C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-4-1 для аппаратов защиты электродвигателей. Самозатухающий корпус обеспечивает класс горючести UL94 V-0. Отключение при перегрузке происходит с времязадержкой, чтобы избежать ложных срабатываний при пусковых токах двигателя - это предусмотрено нормами для защиты именно электромоторов.

Преимущества

• Интегрированная термозащита позволяет точно настроить порог срабатывания под конкретный двигатель
• Высокая отключающая способность (35 кА) гарантирует безопасность даже при серьёзных КЗ в сети
• Фиксированная конструкция без движущихся контактов увеличивает долговечность
• Простая визуальная индикация положения рычага - легко определить, отключен ли автомат
• Поддерживается широкий спектр аксессуаров: дополнительные контакты, блокировки, сигнализаторы состояния

Ограничения применения

• Не применяется для однофазных сетей или защиты светильников, нагревателей, трансформаторов
• IP20 не допускает использование во влажных, запылённых или наружных условиях - требуются дополнительные кожухи
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не рекомендован для частотных преобразователей - импульсные токи могут вызывать ложные срабатывания
• Требуется точная настройка уставки тока под мощность двигателя - неверная настройка приведёт к отказу защиты

Примеры использования

• Защита насоса 30 кВт на водопроводной станции
• Контроль работы вентилятора на производстве с высокими пусковыми токами
• Щит управления конвейерной линией с несколькими двигателями
• Электропривод компрессора в системе сжатого воздуха

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 40–63 А. Настройте уставку на 10–15% выше рабочего тока двигателя.
• Используйте только медные провода сечением 10–25 мм2. Алюминий не рекомендуется - плохая контактная прочность.
• При групповой установке нескольких автоматов ВА-432 соблюдайте минимальный интервал между ними - не менее 10 мм - для теплоотвода.
• Если двигатель часто запускается, убедитесь, что время срабатывания теплового расцепителя не слишком мало - выбирайте тип расцепления C или D, если есть возможность.
• Для удалённого контроля состояния автомата можно подключить дополнительный вспомогательный контакт (активируется отдельно).
