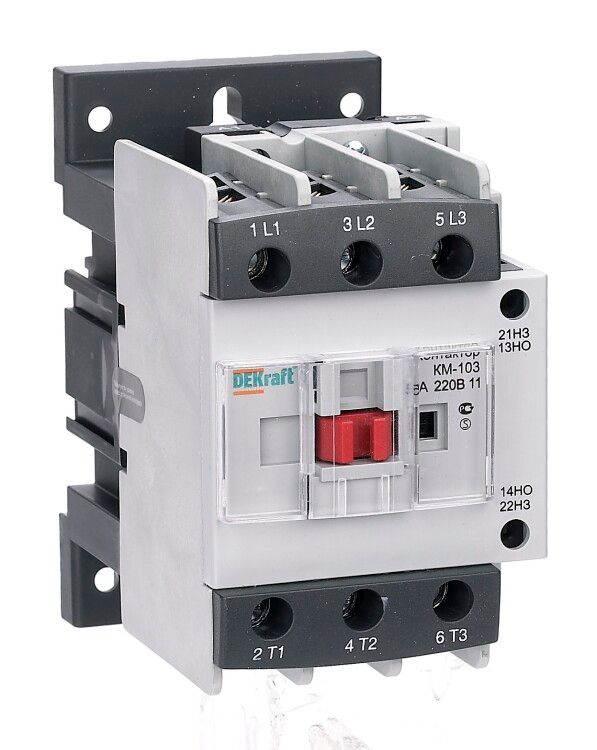

Контактор КМ-103 50А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22133DEK APC

Контактор КМ-103 DEKRAFT - устройство для дистанционного включения и отключения трёхфазной нагрузки, рассчитанной на ток до 50 А. Подходит для управления асинхронными двигателями мощностью до 25 кВт, устанавливается на DIN-рейку. Артикул 22133dek.

Назначение и область применения

Контактор КМ-103 DEKRAFT используется для частого включения и выключения электрических нагрузок, особенно асинхронных двигателей. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, компрессорах. Коммутирует переменный ток до 690 В, обеспечивает надёжное управление силовой цепью через слаботочную катушку 220 В AC. Устройство не предназначено для работы с постоянным током или сверхвысокими импульсными нагрузками.

Технические характеристики

• Номинальный ток: 50 А (переменный ток, класс AC3 - для управления двигателями)
• Напряжение катушки управления: 220 В AC
• Число силовых полюсов: 3 (трёхфазное подключение)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 25 кВт
• Способ монтажа: на DIN-рейку (35 мм) или монтажная плата
• Максимальное сечение кабеля: 25 мм2 (для силовых и вспомогательных цепей)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип подключения: винтовые зажимы
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателя
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 DEKRAFT совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется винтовыми зажимами: силовые клеммы - для фаз L1–L3 и T1–T3, вспомогательные - для катушки A1/A2 и дополнительных контактов. Максимальное сечение кабеля - 25 мм2; более толстые жилы не поместятся. Не рекомендуется использовать с кабелями из алюминия без переходных наконечников - возможна потеря контакта.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует соответствие международным нормам безопасности для аппаратов управления. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - устройство следует устанавливать внутри щитов или закрытых корпусов. Климатическое исполнение УХЛ4 позволяет применять его в неотапливаемых помещениях, на объектах с колебаниями температуры и влажности, характерных для промышленных условий в России и странах СНГ.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций в режиме AC3
• Устойчивость к перегрузкам благодаря термостабильному материалу контактной системы
• Простота замены - модульная конструкция, легко снимается и устанавливается
• Наличие вспомогательных контактов (1НО+1НЗ) позволяет реализовать блокировки, сигнализацию и самоблокировку в схемах управления
• Экономичное энергопотребление катушки - 220 В AC требуют меньше тока, чем 24 В DC, снижаются потери в длинных управляющих линиях

Ограничения применения

• Не подходит для реверсивных схем - отсутствует блокировка противоположных контакторов
• IP20 не защищает от воды, пыли и агрессивных газов - нельзя устанавливать вне щита
• Не предназначен для работы с высокочастотными переключениями (более 120 циклов/час) - риск перегрева и быстрого износа контактов
• Не используйте с емкостными или индуктивными нагрузками выше 25 кВт - возможен пробой контактов
• Не совместим с системами на постоянном токе - катушка рассчитана только на 220 В AC

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном цехе
• Включение конвейерной ленты по сигналу от PLC
• Коммутация нагревательных элементов в сушильных камерах
• Подключение компрессора в системе воздухоснабжения

Практические советы

• При подключении кабелей затягивайте винты усилием 0,8–1,2 Нм - недостаточно плотно - плохой контакт, слишком сильно - повредите резьбу
• Обязательно проверьте напряжение на катушке перед первым включением - 220 В +-10%, иначе контактор не сработает или будет гудеть
• Для длительной работы в условиях пыли - устанавливайте контактор в герметичный шкаф с фильтрами
• Используйте дополнительные контакты (1НО+1НЗ) для создания схемы самоблокировки - это исключит аварийное отключение при сбоях в кнопочном посте
• Проверяйте состояние контактов каждые 6 месяцев - при оплавлении или налёте оксидов заменяйте контактор
• При использовании в схемах с частыми включениями - убедитесь, что интервал между включениями не менее 30 секунд
