Блокировка механическая БМ-03 для контакторов КМ-103 40-95А - 24118DEK APC

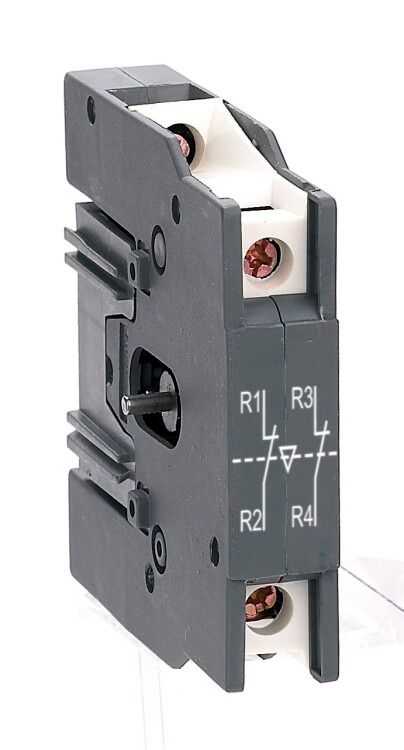

Механизм механической блокировки БМ-03 для контакторов КМ-102, КМ-103 40-95А - это механическое устройство без питания, предназначенное для предотвращения одновременного включения двух контакторов в цепях управления. Применяется в системах с переключением нагрузки, например, в автоматике станков, конвейеров и распределительных щитах. Производитель - DEKraft, артикул 24118dek.

Назначение и область применения

Механизм механической блокировки БМ-03 для контакторов КМ-102, КМ-103 40-95А обеспечивает физическое препятствие для включения обоих контакторов одновременно. Это необходимо в схемах, где требуется исключить параллельное питание одной нагрузки от двух источников - например, при переключении между основным и резервным питанием, или при управлении двигателями в режиме «туда-обратно». Устройство работает без электропитания, что делает его надёжным даже при отказе системы управления. Подходит для установки в щитах, где используются контакторы серии КМ-102 и КМ-103 от DEKraft.

Технические характеристики

• Тип устройства: механическая блокировка
• Номинальный ток: 40 А - соответствует классу контакторов, с которыми совместимо
• Количество нормально замкнутых (НЗ) контактов: 2 - используются для передачи сигнала в цепь управления
• Способ монтажа: боковой - устанавливается между контактными группами двух соседних контакторов
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Совместимость: контакторы КМ-102 и КМ-103 с номинальным током 40–95 А
• Электропитание: не требуется - полностью механический принцип работы

Совместимость и монтаж

Механизм механической блокировки БМ-03 для контакторов КМ-102, КМ-103 40-95А устанавливается строго между двумя одинаковыми по габаритам контактными модулями. Для правильной сборки важно, чтобы контакторы были одного типа (КМ-102 или КМ-103) и находились рядом друг с другом. Монтаж выполняется после установки контакторов на DIN-рейку. Блокиратор крепится за счёт защёлок, которые входят в специальные вырезы на боковых сторонах контакторов. После установки проверьте свободное перемещение рычагов - они должны жестко блокировать одно из устройств при включении второго. Наличие двух НЗ контактов позволяет использовать сигнал блокировки в цепи управления - например, для отключения других элементов схемы.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - техническому регламенту безопасности низковольтного оборудования. Отсутствие собственной энергопотребляющей части снижает риск возникновения аварийных ситуаций из-за сбоев в контроллере. Однако, поскольку степень защиты IP00 не предусматривает никакой защиты от пыли и влаги, использование вне шкафа или в условиях повышенной запылённости недопустимо.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электроснабжения
• Высокая надёжность - механическое взаимодействие невозможно обойти программно
• Интеграция с электрической блокировкой - два НЗ контакта позволяют реализовать двойную защиту (механическую + электрическую)
• Простота установки - не требует доработки контакторов или дополнительных креплений

Ограничения применения

• Подходит только для контакторов КМ-102 и КМ-103 с током 40–95 А - другие модели не совместимы
• IP00 - нельзя применять в открытых щитах, на улице или в сырых помещениях
• Не поддерживает более чем две единицы контакторов - не предназначена для многоканальных систем
• Требует точного расположения контакторов - зазор между ними должен быть минимальным, иначе блокировка не сработает

Примеры использования

• Переключение между сетью и дизель-генератором в системах бесперебойного питания
• Управление двигателем в прямом и обратном направлении - предотвращение одновременного включения реверса и прямого хода
• Автоматические линии с резервированием насосов или компрессоров
• Щиты управления технологическими линиями в пищевой, химической и машиностроительной отраслях

Практические советы

• Перед монтажом убедитесь, что контакторы установлены на одном уровне и плотно прилегают друг к другу - даже небольшой перекос может помешать работе блокировки
• Проверьте соответствие номера контактора: КМ-102 и КМ-103 имеют разные размеры, хотя оба подходят - лучше свериться с чертежом производителя
• При использовании НЗ контактов в цепи управления учтите, что они размыкаются при активации контактора - это влияет на логику схемы
• Не используйте механизм в средах с высокой вибрацией без дополнительной фиксации - механические соединения могут ослабнуть
• Обязательно указывайте наличие блокировки БМ-03 в схеме управления - это повышает безопасность обслуживания
