Блокировка фронтального монтажа DMCMI для реверсивных контакторов DMC | DKC ДКС

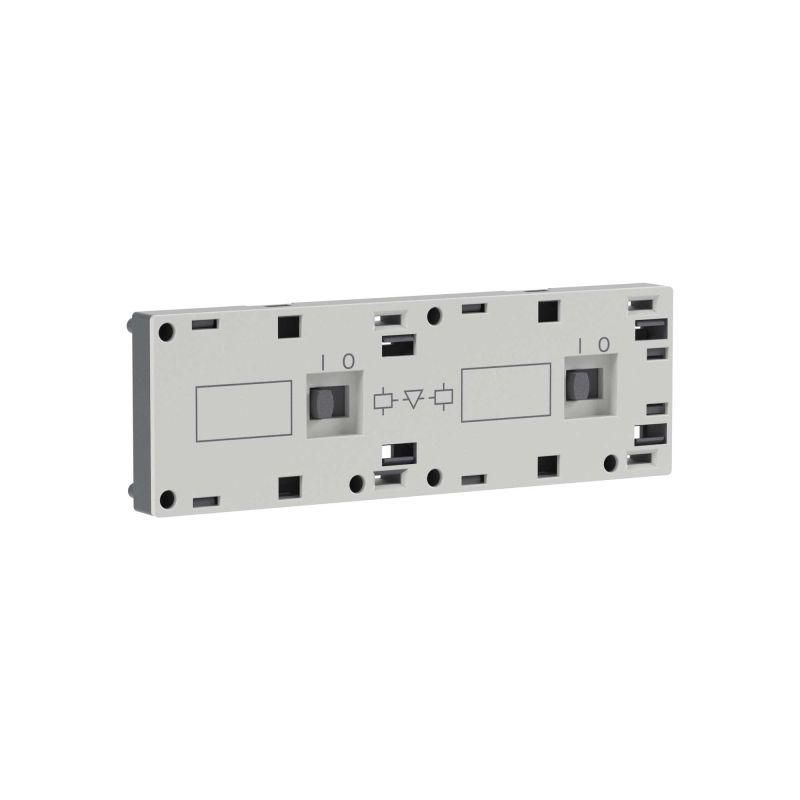

Блокировка фронтального монтажа для реверсивных контакторов DMC - это механический модуль, обеспечивающий безопасную работу реверсивных цепей, исключая одновременное включение контакторов прямого и обратного хода. Продукт совместим с мини-контакторами серии 7–16 А и устанавливается на переднюю панель, что делает его удобным решением для автоматизации станков и промышленного оборудования. Артикул DMCMI принадлежит к линейке аксессуаров DKC.

Назначение и область применения

Блокировка фронтального монтажа для реверсивных контакторов DMC используется в системах управления, где требуется исключить риск одновременного включения двух противоположных направлений работы - например, вперёд/назад для двигателей, ленточных конвейеров или подъёмных механизмов. Она применяется исключительно с мини-контакторами, рассчитанными на ток до 16 А, и обеспечивает механическую взаимоблокировку между двумя контактными устройствами.

Технические характеристики

• Тип: механическая фронтальная блокировка
• Совместимость: мини-контакторы 7–16 А (серии DKC)
• Метод установки: фронтальный монтаж на корпус контактора
• Рабочий ток: до 16 А
• Интеграция: совместима с вспомогательными контактами, ограничителями перенапряжений и таймерами

Совместимость и монтаж

Блокировка DMCMI устанавливается только на мини-контакторы DKC, соответствующие габаритам серии 7–16 А. Установка выполняется на лицевой стороне контактора - без необходимости вскрытия или доработки корпуса. Для правильной работы необходимо, чтобы два контактора были установлены рядом, с одинаковым шагом крепления. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичный ток.

Преимущества

• Обеспечивает надёжную механическую блокировку - не зависит от электроники и не выходит из строя при сбоях питания
• Не требует внешнего питания или программирования
• Упрощает проектирование схем: позволяет отказаться от сложной логической блокировки в контроллере
• Поддерживает компактную сборку: занимает минимальное место на DIN-рейке

Ограничения применения

• Не работает с контакторами вне серии 7–16 А - даже если они имеют схожий ток
• Не предназначен для высоких частот переключений - длительная работа в режиме частых реверсов может вызвать износ механических элементов
• Не защищает от электрических замыканий - только от механического одновременного включения
• Требует точного расположения пары контакторов; смещение на несколько миллиметров может нарушить функцию блокировки

Примеры использования

• Управление двигателями конвейеров с возможностью реверса
• Станки с ЧПУ, где требуется изменение направления движения шпинделя
• Лифты и подъёмники с кнопками “вверх” / “вниз”
• Автоматические системы перемещения платформ

Практические советы

• Перед установкой проверьте, что оба контактора имеют одинаковый тип крепления и расстояние между контактными группами
• Не используйте блокировку DMCMI в условиях повышенной вибрации без дополнительного крепления - возможно ослабление соединений
• При комбинировании с таймерами или ограничителями перенапряжений убедитесь, что проводка не пересекает движущиеся части блокировки
• При обслуживании всегда отключайте питание - хотя блокировка механическая, сама система остаётся под напряжением
