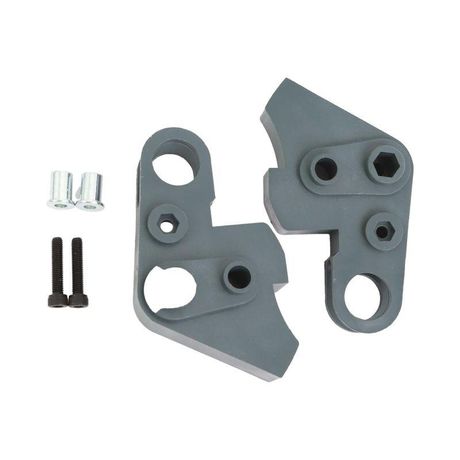

Блокировка механическая для реверсивных контакторов DSC630 YON DSCMI-L ДКС

Блок механический для реверсивных контакторов DSC630, DKC обеспечивает безопасную блокировку между двумя или тремя контакторами, предотвращая одновременное включение противофазных цепей. Продукт совместим с контактными аппаратами серии YON pro и применяется в системах управления двигателями, где требуется исключить риск короткого замыкания из-за ошибочного переключения.

Назначение и область применения

Блок механический для реверсивных контакторов DSC630, DKC предназначен для механической взаимоблокировки реверсивных контакторов. Он гарантирует, что один контактор не может включиться, пока другой находится во включенном состоянии. Это особенно важно в системах с реверсом двигателей - например, в насосах, вентиляторах, конвейерах и станках, где случайное одновременное включение прямой и обратной фазы вызывает аварию.

Технические характеристики

• Совместим с контактными аппаратами серии YON pro мощностью 115 А – 800 А
• Поддерживает блокировку двух или трёх контакторов одновременно
• Монтируется в горизонтальной и вертикальной плоскости
• Работает без внешнего питания - полностью механическая система
• Изготовлен из прочных неметаллических материалов, устойчивых к вибрациям

Совместимость и монтаж

Блок механический для реверсивных контакторов DSC630, DKC устанавливается непосредственно на переднюю панель контакторов серии YON pro. Для правильной работы необходимо, чтобы все используемые контакторы имели одинаковый тип корпуса и расположение механизмов блокировки. Монтаж выполняется без инструментов - блок защёлкивается на штырях контакторов. Убедитесь, что расстояние между контактными аппаратами соответствует габаритам блока - зазор не должен превышать допустимый, иначе блокировка будет неполной.

Преимущества

• Не требует внешнего источника энергии - надёжна даже при отключении питания
• Устраняет риск человеческой ошибки при ручном управлении
• Обеспечивает долгий срок службы благодаря отсутствию электронных компонентов
• Легко проверяется визуально - состояние блокировки видно без демонтажа

Ограничения применения

• Не работает с контактными аппаратами других серий или брендов, кроме YON pro
• Не подходит для установки в условиях постоянного воздействия химически активных сред или масла
• Не обеспечивает электрическую блокировку - рекомендуется использовать в паре с электрической блокировкой в сложных системах
• Запрещено применять при температуре ниже -25 C и выше +60 C

Примеры использования

• Управление реверсивным двигателем конвейера - предотвращает одновременный запуск вперёд и назад
• Система управления лифтовым приводом - исключает опасность переключения фаз при движении
• Станки с ЧПУ - блокирует работу в обоих направлениях до завершения цикла
• Вентиляционные системы с резервными вентиляторами - защищает от короткого замыкания при ручном переключении

Практические советы

• Перед установкой проверьте соответствие артикула dscmi-l и модели контактора - блок не подойдёт к старым версиям DSC630 без модификации
• При использовании трёх контакторов соблюдайте последовательность монтажа: первый - основной, второй - резервный, третий - реверс
• Не затягивайте болты слишком сильно - это может деформировать пластиковую рамку блока
• Регулярно осматривайте блок на предмет износа зацепов - при появлении люфта замените деталь
• Если вы используете несколько блоков в одной системе, убедитесь, что они установлены в одном направлении - иначе блокировка не сработает
